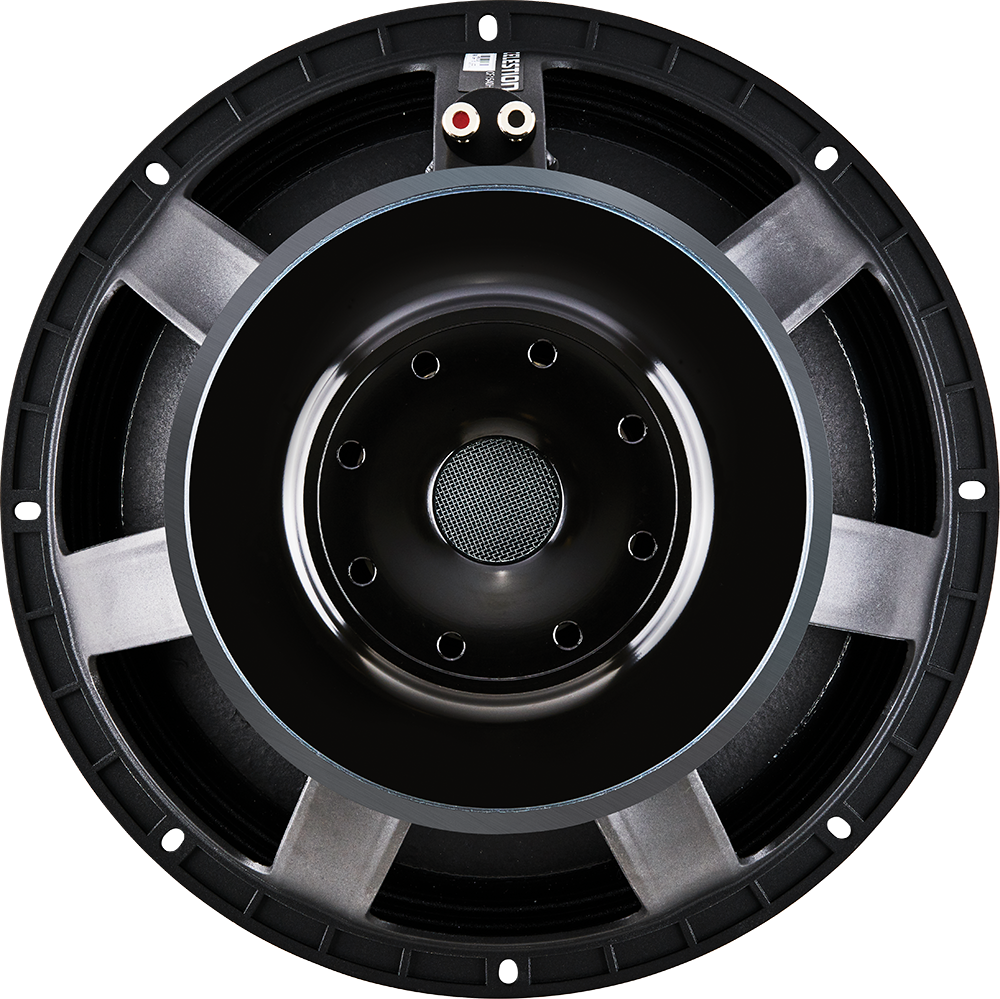

CELESTION CF1540HD
CELESTION CF1540HD — 15" / 15 Zoll · Tieftöner · Ferrit
1200 W AES - 97 dB - 35 – 2000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0009
Dokumente
CELESTION CF1540HD — 15" · Tieftöner
15"-Tieftöner mit Aluminiumguss-Korb und Ferritmagnet
1200 W AES · 97 dB Empfindlichkeit · Frequenzbereich 35 Hz – 2000 Hz
Merkmale
- Ausgewogene Luftführung für verbesserte Kühlung
- Zwei Demodulationsringe
- Optimierte Doppelzentrierung
- Glasfaserverstärkte Papiermembran mit witterungsbeständiger Imprägnierung
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W
- Dauerbelastbarkeit: 2400W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Aluminium-Druckguss
- Membran: Glasfaserverstärktes Papier (witterungsbeständig)
- Sicke: Gewebeversiegelt
- Aufhängung: Doppelt
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 11.2 kg
- Einbautiefe: 184 mm
- Ausschnitt: 354mm / 13.94in
- Frequenzbereich: 35 – 2000 Hz
Thiele-Small-Parameter
- Fs: 40.8 Hz
- Qts: 0.305
- Qms: 5.591
- Qes: 0.323
- Vas: 108.3 l
- Xmax: 10.5 mm
- BL: 24.4 Tm
- Re: 5.15 Ω
- Le: 1.22 mH
- Mms: 0.1455 kg
- Sd: 0.0855 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0009
Celestion CF1540HD: 15"-Tieftöner mit 1200 W AES, Doppelzentrierung und 10,5 mm Xmax
Der Celestion CF1540HD ist die Heavy-Duty-Ausführung des 15-Zöllers in der CF-Serie: 1200 W AES auf einer 4"-Schwingspule aus rundem Kupferdraht, 97 dB an 8 Ω, Nennbereich 35 bis 2000 Hz. Die doppelte Zentrierung führt die Spule bei großem Hub präzise im Luftspalt, zwei Demodulationsringe linearisieren den Magnetfluss, und die ausgeglichene Luftführung des Ferritmagneten hält die Spulentemperatur bei Dauerlast im Griff. Die glasfaserverstärkte Papiermembran ist witterungsbeständig imprägniert und hängt in einer gewebeversiegelten Sicke im Alu-Druckgusskorb.
Mit Fs 40,8 Hz, Qts 0,305, Vas 108,3 l und 145,5 g bewegter Masse ist das Chassis straffer aufgehängt als der CF1540F, dafür liefert der Antrieb 24,4 Tm und die Aufhängung 10,5 mm Xmax. Das ist die Auslegung für hohe Dauerpegel im Bass, bei der Hub und Wärme die begrenzenden Größen sind. Der EBP von 126 verweist auf Bassreflex oder Hornladung.
Einsatz und Gehäuse
Der Bassreflex-Richtwert liegt bei 54 l, abgestimmt auf 50 Hz, mit einer Grenzfrequenz um 56 Hz. Das ist eine kompakte, hochbelastbare 15"-Box für Bühnen- und Verleihbetrieb, die als Fullrange-Top oder als Kickbass über einem Subwoofer läuft. Geschlossen ergeben sich rund 25 l bei 95 Hz Einbauresonanz, wo der Treiber nur Grundton und Mittelton übernimmt. Über die Gehäuseberechnung bei 42.audio kannst du Volumen und Abstimmung an deine Bauform anpassen.
Bei der Trennung im Zwei-Wege-System an einen 1,4"- oder 2"-Kompressionstreiber auf einem Horn aus der Celestion-Kategorie Hörner und Waveguides bleibst du deutlich unter der Nenngrenze von 2000 Hz. Beim Gehäusebau sind 184 mm Einbautiefe, 354 mm Ausschnitt und 11,2 kg Gewicht einzuplanen; für Verleihboxen lohnt sich ein stabiler Griff und ein Korbrand, der das Gewicht in die Schallwand einleitet.
Worauf du achten solltest
- 1200 W AES auf 4"-Spule mit Doppelzentrierung: für Dauerlast im Verleih gebaut.
- Xmax 10,5 mm und 24,4 Tm Antrieb: viel Hub bei hohem Pegel.
- Zwei Demodulationsringe, Le 1,22 mH: geringe Verzerrungen und flacher Impedanzverlauf.
- Bassreflex-Richtwert 54 l auf 50 Hz, geschlossen 25 l.
- 184 mm tief, Ausschnitt 354 mm, 11,2 kg.
Häufige Fragen
Ist der CF1540HD ein Subwoofer-Chassis?
Er kann es sein: 10,5 mm Xmax, 1200 W AES und eine Grenzfrequenz um 56 Hz im 54-l-Reflexgehäuse reichen für einen Kick- oder Kompaktsub. Mit 97 dB und einem Nennbereich bis 2000 Hz eignet er sich aber genauso als Tieftöner in einer lauten Zwei-Wege-Box.
Was bringt die doppelte Zentrierung?
Zwei Zentrierspinnen führen die Schwingspule bei großem Hub symmetrischer und verhindern, dass sie im Luftspalt taumelt. Bei 10,5 mm Xmax und hoher Dauerleistung sinken dadurch Verzerrungen und das Risiko mechanischer Schäden.
Welche Endstufe passt zu 1200 W AES an 8 Ω?
Eine Endstufe im Bereich der AES-Belastbarkeit an 8 Ω schöpft den Treiber aus; mit 97 dB bedeutet das sehr hohe Pegel. Setze einen Hochpass unter der Abstimmfrequenz und einen Limiter, damit Hub und Spulentemperatur im sicheren Bereich bleiben.
Celestion CF1540HD: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der CF1540HD ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie CF und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION CF1540HD mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | CF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 35 |
| Frequenz bis (Hz) | 2000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 184 |
| Gewicht (kg) | 11.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.15 |
| Le (mH) | 1.22 |
| Fs (Hz) | 40.8 |
| Qms | 5.591 |
| Qes | 0.323 |
| Qts | 0.305 |
| Vas (l) | 108.3 |
| Xmax (mm) | 10.5 |
| BL (Tm) | 24.4 |
| Mms (kg) | 0.1455 |
| Sd (m²) | 0.0855 |
