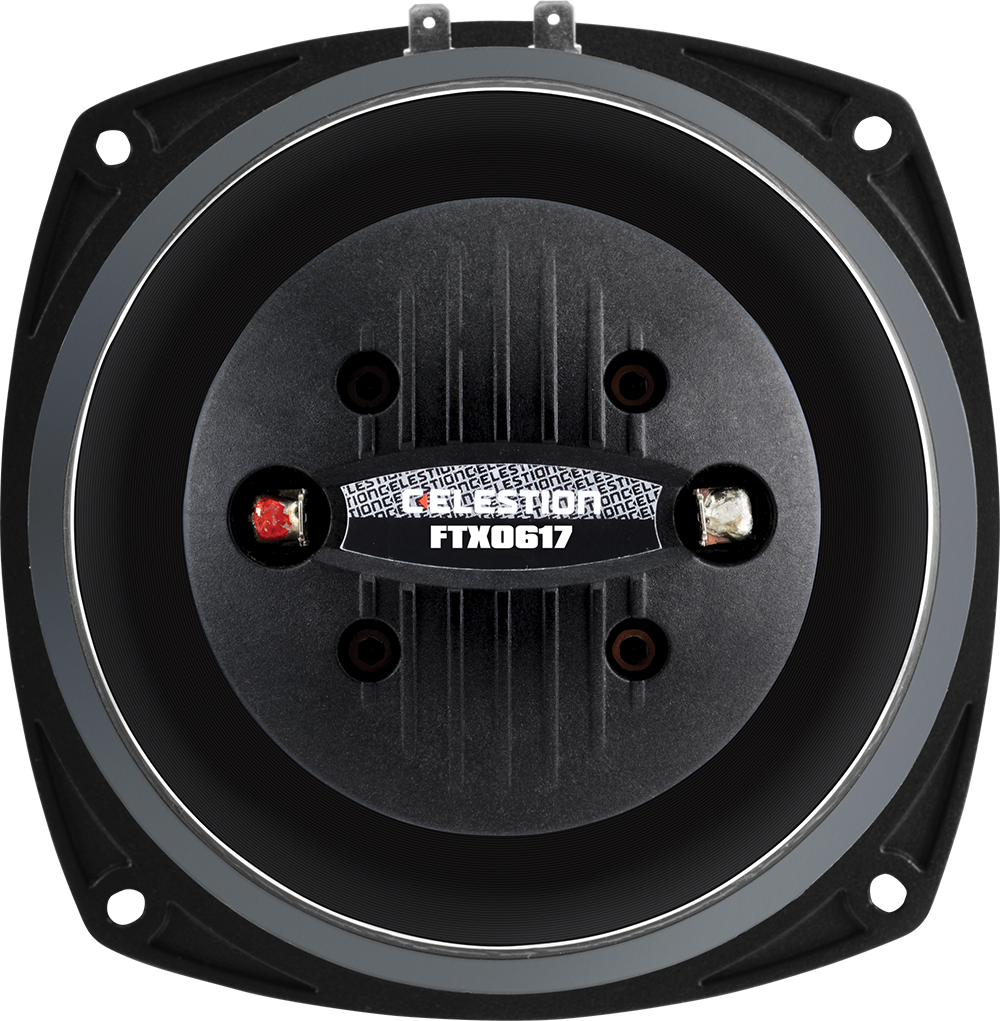

CELESTION FTX0617
CELESTION FTX0617 — 6.5" / 6.5 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
40 W AES - 103 dB - 1500 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0003
Dokumente
CELESTION FTX0617 — 6.5" · Koaxial-Chassis
6.5-inch cast aluminium chassis, ferrite magnet coaxial driver
40 W AES · 103 dB Empfindlichkeit · Frequenzbereich 1500 Hz – 20000 Hz
Merkmale
- Ferrite magnet assembly acts as common motor for both LF and HF
- Polyimide HF diaphragm
- Demodulation ring
- 100° nominal HF coverage
- HF repair kit available
Technische Daten
- Durchmesser: 6.5 "
- Schwingspule: 1.4 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 103 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Kevlar-verstärktes Papier
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 3 kg
- Einbautiefe: 93 mm
- Ausschnitt: 150mm / 5.9in
- Frequenzbereich: 1500 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Thiele-Small-Parameter
- Fs: 100 Hz
- Qts: 0.738
- Qms: 3.651
- Qes: 0.925
- Vas: 7.37 l
- Xmax: 3.5 mm
- BL: 6.59 Tm
- Re: 5.52 Ω
- Le: 0.27 mH
- Mms: 0.0116 kg
- Sd: 0.0154 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0003
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 103 |
| Frequenz von (Hz) | 1500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6.5 |
| Schwingspule (Zoll) | 1.4 |
| Einbautiefe (mm) | 93 |
| Gewicht (kg) | 3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.52 |
| Le (mH) | 0.27 |
| Fs (Hz) | 100 |
| Qms | 3.651 |
| Qes | 0.925 |
| Qts | 0.738 |
| Vas (l) | 7.37 |
| Xmax (mm) | 3.5 |
| BL (Tm) | 6.59 |
| Mms (kg) | 0.0116 |
| Sd (m²) | 0.0154 |
