CELESTION FTX0617

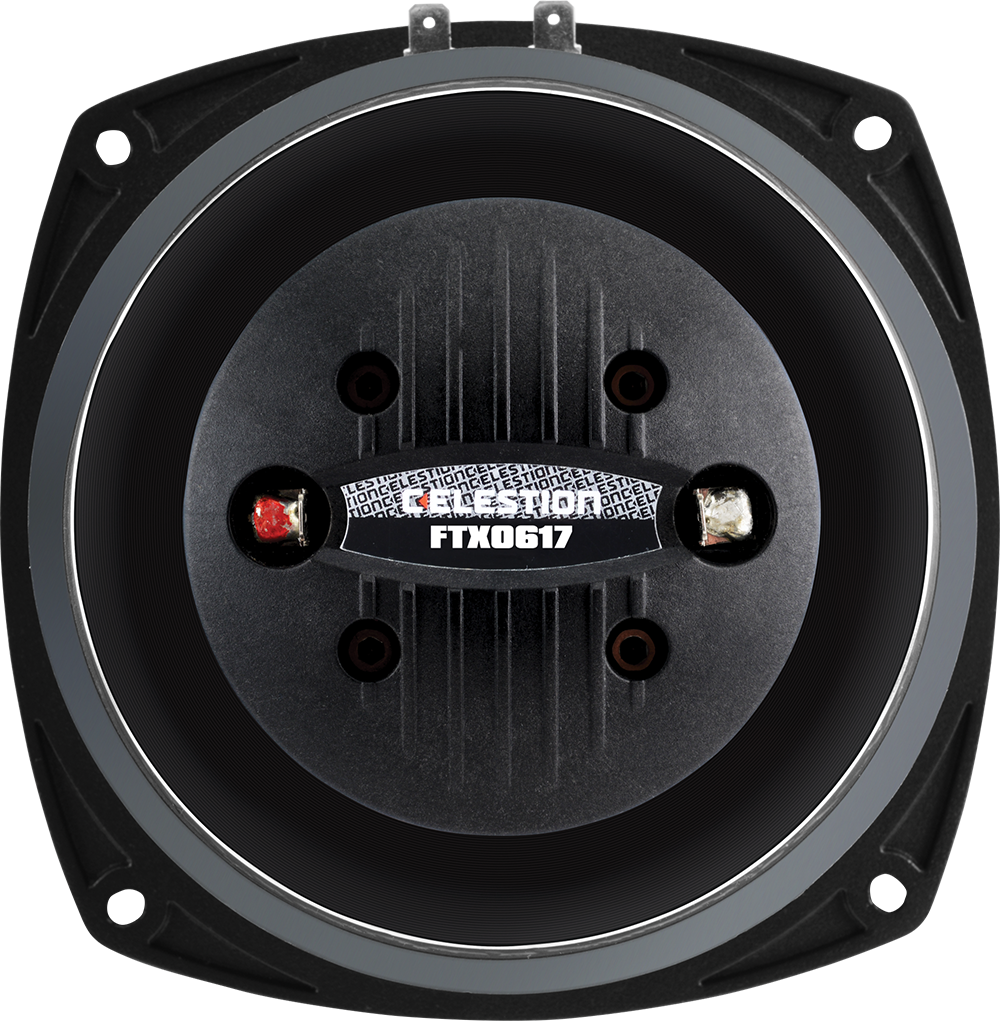

CELESTION FTX0617 — 6.5" / 6.5 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
40 W AES - 103 dB - 1500 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0003
Dokumente
CELESTION FTX0617 — 6.5" · Koaxial-Chassis
6,5"-Koaxialchassis mit Aluminiumguss-Korb und Ferritmagnet
40 W AES · 103 dB Empfindlichkeit · Frequenzbereich 1500 Hz – 20000 Hz
Merkmale
- Ferritmagnet als gemeinsamer Antrieb für Tief- und Hochton
- Polyimid-Hochtonmembran
- Demodulationsring
- 100° nominale Hochtonabstrahlung
- Hochton-Reparatursatz erhältlich
Technische Daten
- Durchmesser: 6.5 "
- Schwingspule: 1.4 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 103 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Kevlar-verstärktes Papier
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 3 kg
- Einbautiefe: 93 mm
- Ausschnitt: 150mm / 5.9in
- Frequenzbereich: 1500 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Thiele-Small-Parameter
- Fs: 100 Hz
- Qts: 0.738
- Qms: 3.651
- Qes: 0.925
- Vas: 7.37 l
- Xmax: 3.5 mm
- BL: 6.59 Tm
- Re: 5.52 Ω
- Le: 0.27 mH
- Mms: 0.0116 kg
- Sd: 0.0154 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0003
Celestion FTX0617: 6,5"-Koax mit Doppel-Ferrit-Antrieb und 100° Hochtonabstrahlung
Der Celestion FTX0617 ist ein 6,5"-Koaxialchassis, bei dem ein Doppel-Ferrit-Antrieb als gemeinsamer Motor für Konus und Hochtoneinheit arbeitet. Der Konus aus Kevlar-verstärktem Papier sitzt in einem Aluminium-Druckguss-Korb und hat eine 1,4"-Schwingspule mit hochkant gewickeltem kupferkaschiertem Aluminiumdraht auf Glasfaserträger. Die Hochtoneinheit mit Polyimid-Membran strahlt mit nominal 100° breit ab; ein Demodulationsring reduziert Verzerrungen, und ein Reparatursatz für den Hochton ist verfügbar.
Die Kopfdaten 40 W AES, 103 dB und 1.500 bis 20.000 Hz gehören zur Hochtonsektion, deren Dauerbelastbarkeit mit 80 W angegeben ist. Die Tieftonsektion beschreibt sich über Fs 100 Hz, Qts 0,738, Vas 7,37 l, BL 6,59 Tm bei 11,6 g bewegter Masse und 3,5 mm Xmax. Der hohe Qts ist bei einem Ferrit-Koax dieser Klasse nicht ungewöhnlich und bestimmt den Gehäusetyp. Das Chassis wiegt 3 kg, die Einbautiefe beträgt 93 mm, der Ausschnitt 150 mm.
Einsatz und Gehäuse
Empfohlen ist eine Trennung bei 2.200 Hz mit 12 dB pro Oktave, deutlich oberhalb der unteren Grenze der Hochtonsektion von 1.500 Hz. Für den Konus gibt es mit Qts 0,738 keine sinnvolle Bassreflex-Abstimmung; das Chassis gehört in ein geschlossenes Gehäuse, in dem der hohe Qts eine ausgewogene Abstimmung ohne Port ergibt. Das passende Volumen rechnest du über die Gehäuseberechnung auf 42.audio, bei diesem Qts fällt es eher großzügig aus. In Dreiwege-Systemen arbeitet der FTX0617 in einem geschlossenen Mitteltonabteil über einem Tieftöner.
Mit 100° Abstrahlung ist das Chassis für breite Abdeckung im Nahbereich gedacht: Deckenlautsprecher, Wandinstallationen in Gastronomie und Konferenzräumen, Hintergrundbeschallung und kleine Monitore, bei denen die Koax-Anordnung eine gleichmäßige Abbildung über den Hörwinkel liefert. Die Thiele-Small-Parameter findest du in der Chassis-Datenbank, die Herstellerseite ist verlinkt.
Worauf du achten solltest
- 100° nominale Hochtonabstrahlung: breite Abdeckung, gut für Decken- und Wandinstallation.
- Trennung 2.200 Hz mit 12 dB/Oktave empfohlen: Hochtonsektion darunter nicht belasten.
- Qts 0,738: geschlossenes Gehäuse, kein Bassreflex.
- Einbautiefe 93 mm, Ausschnitt 150 mm, 3 kg: passt in flache Installationsgehäuse.
- Xmax 3,5 mm: Hochpass setzen, tiefe Frequenzen dem Subwoofer überlassen.
Häufige Fragen
Warum kein Bassreflexgehäuse?
Mit Qts 0,738 ist der Konus so weich bedämpft, dass ein Port keine sinnvolle Abstimmung ergibt; die Wiedergabe würde im Grundton überhöht und unsauber. Geschlossen dagegen liefert der hohe Qts eine gutmütige Abstimmung ohne zusätzliche Bauteile, das Volumen bestimmst du in der Gehäuseberechnung.
Wie schließe ich die Weiche an?
Die Empfehlung lautet 2.200 Hz mit 12 dB pro Oktave. Da die Hochtonsektion mit 103 dB deutlich lauter ist als der Konus, brauchst du im Hochtonzweig einen Spannungsteiler zur Pegelanpassung. Die Induktivität des Konus von 0,27 mH ist gering und stört im Übergang kaum.
Für welche Räume ist die 100°-Abstrahlung gedacht?
Für breite, nahe Abdeckung: Decken, Wände, Theken, kleine Konferenzräume. In halligen Räumen mit großer Wurfweite ist ein enger abstrahlender Koax die bessere Wahl, weil er weniger Energie an die Raumflächen abgibt.
Celestion FTX0617: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der FTX0617 ist ein 6,5-Zoll-Koaxial-Chassis aus der Serie FTX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION FTX0617 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 103 |
| Frequenz von (Hz) | 1500 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6.5 |
| Schwingspule (Zoll) | 1.4 |
| Einbautiefe (mm) | 93 |
| Gewicht (kg) | 3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.52 |
| Le (mH) | 0.27 |
| Fs (Hz) | 100 |
| Qms | 3.651 |
| Qes | 0.925 |
| Qts | 0.738 |
| Vas (l) | 7.37 |
| Xmax (mm) | 3.5 |
| BL (Tm) | 6.59 |
| Mms (kg) | 0.0116 |
| Sd (m²) | 0.0154 |
