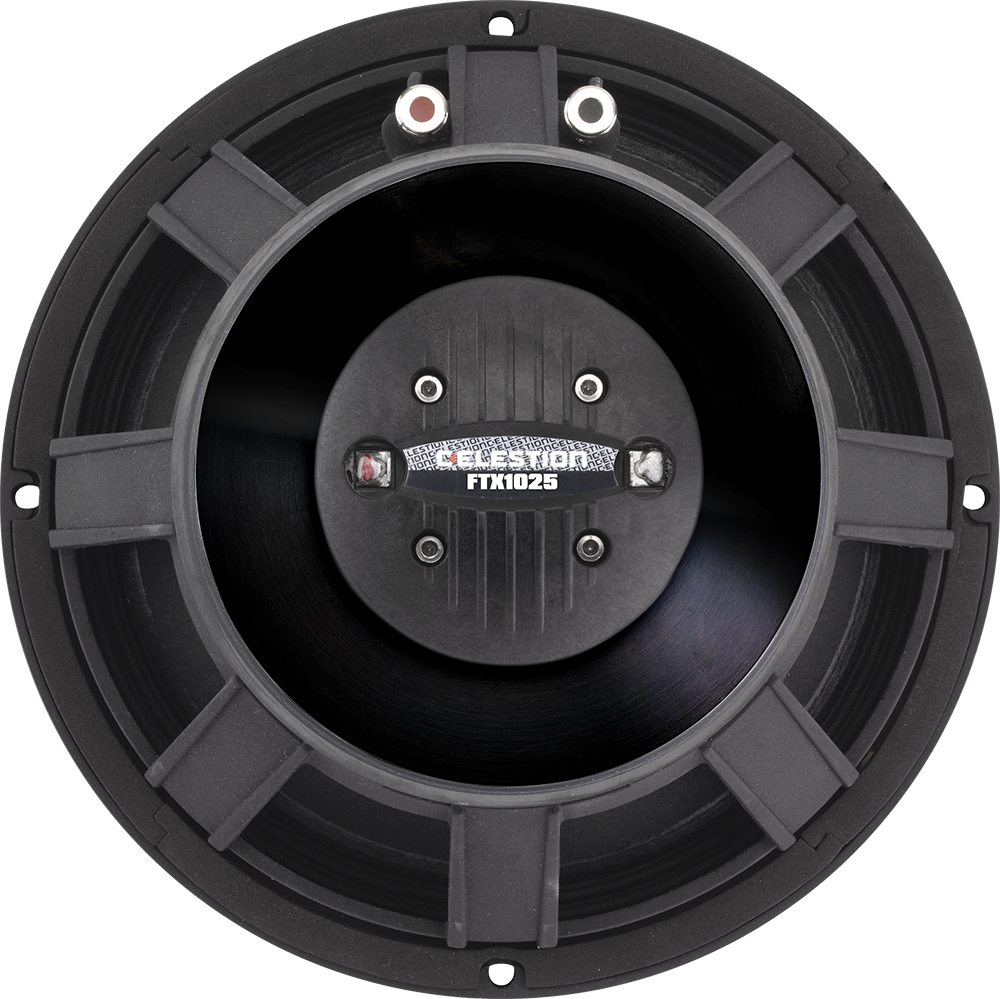

CELESTION FTX1025
CELESTION FTX1025 — 10" / 10 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
40 W AES - 104 dB - 1000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0005
Dokumente
CELESTION FTX1025 — 10" · Koaxial-Chassis
10-inch cast aluminium chassis, ferrite magnet coaxial driver
40 W AES · 104 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Merkmale
- Ferrite magnet assembly acts as common motor for both LF and HF
- Polyimide HF diaphragm
- Demodulation ring
- 100° nominal HF coverage
- HF repair kit available
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 1.4 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 104 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Polyimid
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 4.5 kg
- Einbautiefe: 123 mm
- Ausschnitt: 235mm / 9.25in
- Frequenzbereich: 1000 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2000Hz
Thiele-Small-Parameter
- Fs: 71.5 Hz
- Qts: 0.44
- Qms: 2.788
- Qes: 0.523
- Vas: 25.85 l
- Xmax: 5 mm
- BL: 12.3 Tm
- Re: 5.42 Ω
- Le: 0.48 mH
- Mms: 0.0325 kg
- Sd: 0.0346 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0005
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 104 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 1.4 |
| Einbautiefe (mm) | 123 |
| Gewicht (kg) | 4.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.42 |
| Le (mH) | 0.48 |
| Fs (Hz) | 71.5 |
| Qms | 2.788 |
| Qes | 0.523 |
| Qts | 0.44 |
| Vas (l) | 25.85 |
| Xmax (mm) | 5 |
| BL (Tm) | 12.3 |
| Mms (kg) | 0.0325 |
| Sd (m²) | 0.0346 |
