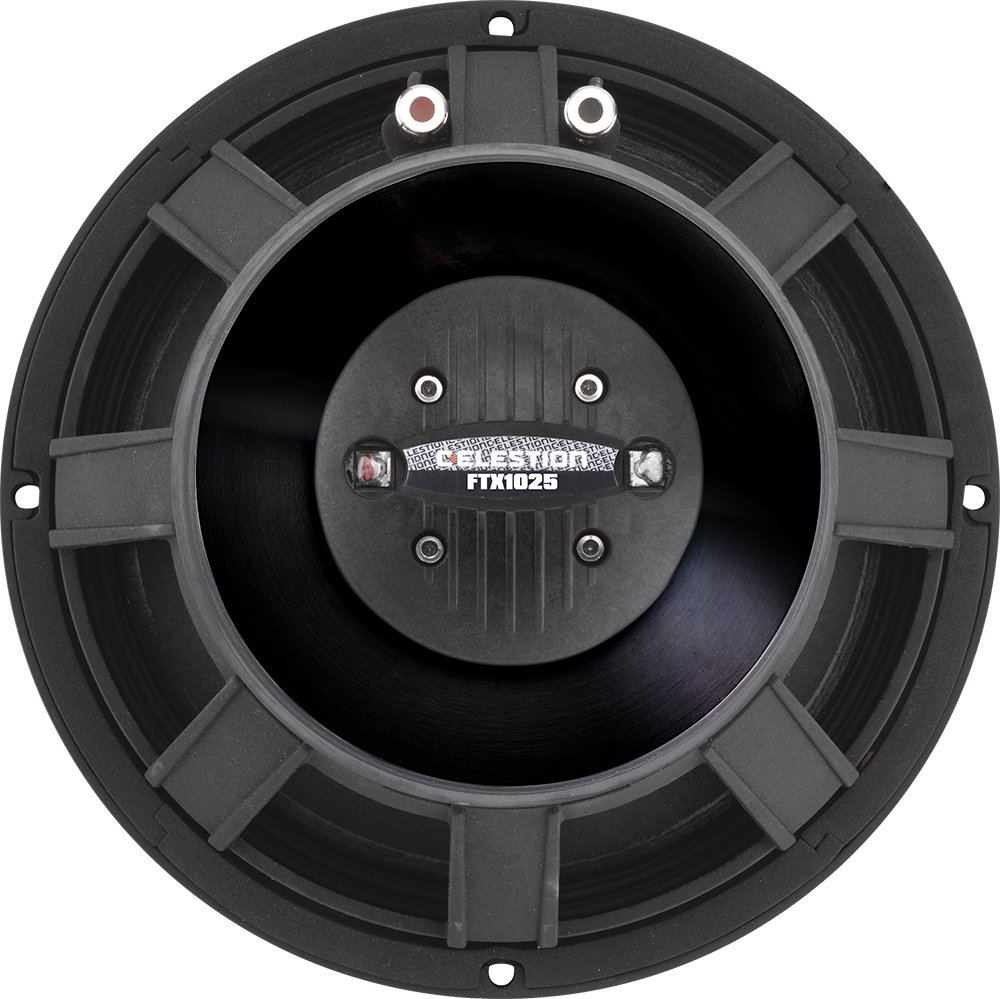

CELESTION FTX1025
CELESTION FTX1025 — 10" / 10 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
40 W AES - 104 dB - 1000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0005
Dokumente
CELESTION FTX1025 — 10" · Koaxial-Chassis
10"-Koaxialchassis mit Aluminiumguss-Korb und Ferritmagnet
40 W AES · 104 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Merkmale
- Ferritmagnet als gemeinsamer Antrieb für Tief- und Hochton
- Polyimid-Hochtonmembran
- Demodulationsring
- 100° nominale Hochtonabstrahlung
- Hochton-Reparatursatz erhältlich
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 1.4 "
- Belastbarkeit: 40 W
- Dauerbelastbarkeit: 80W
- Empfindlichkeit: 104 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Polyimid
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 4.5 kg
- Einbautiefe: 123 mm
- Ausschnitt: 235mm / 9.25in
- Frequenzbereich: 1000 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2000Hz
Thiele-Small-Parameter
- Fs: 71.5 Hz
- Qts: 0.44
- Qms: 2.788
- Qes: 0.523
- Vas: 25.85 l
- Xmax: 5 mm
- BL: 12.3 Tm
- Re: 5.42 Ω
- Le: 0.48 mH
- Mms: 0.0325 kg
- Sd: 0.0346 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0005
Celestion FTX1025: 10"-Koax mit 104 dB und Qts 0,44 für Monitore und Installation
Ein 10-Zöller, der von 1.000 bis 20.000 Hz alles aus einem Punkt abstrahlt: Der Celestion FTX1025 kombiniert einen Tieftöner mit einem Hochton-Kompressionstreiber auf einem gemeinsamen Doppel-Ferrit-Antrieb. Beide Schwingspulen nutzen dasselbe Magnetsystem, was Gewicht spart und die akustischen Zentren zwangsläufig auf eine Achse legt. Der Korb ist Aluminium-Druckguss, die Tieftonspule misst 1,4" auf Glasfaserträger mit hochkant gewickeltem, kupferkaschiertem Aluminiumdraht.
Gegenüber dem 8"-Format der Serie ist der FTX1025 mit Qts 0,44 und Vas 25,85 l deutlich gutmütiger im Gehäuse: Fs 71,5 Hz, Xmax 5 mm und 104 dB Empfindlichkeit bei 40 W AES (80 W Dauerbelastbarkeit). Der Hochtonteil mit Polyimid-Membran und Demodulationsring deckt nominell 100° ab. Damit ist das Chassis die Wahl, wenn ein Koax mehr Tiefton liefern soll, als ein 8"-Format hergibt, ohne auf 12"-Gehäusemaße zu gehen.
Einsatz und Gehäuse
Der EBP von 137 zeigt in Richtung Bassreflex. Richtwert: rund 37 l Nettovolumen, abgestimmt auf 63 Hz, ergibt eine f3 um 59 Hz. Wer ein geschlossenes Gehäuse bevorzugt, landet bei etwa 16 l mit fc 115 Hz; das ist die Variante für einen Monitor, der ohnehin ab dem Subwoofer übernimmt. Beide Werte sind Näherungen nach den klassischen Formeln, feinjustieren kannst du sie mit der Gehäuseberechnung auf 42.audio.
Die Trennung zwischen den Wegen setzt Celestion bei 2.000 Hz mit 12 dB/Okt. an. Der Hochtöner ist ab 1.000 Hz spezifiziert, also hat der Filter bei 2.000 Hz eine Oktave Sicherheitsabstand. Mit 104 dB und 10" Membranfläche eignet sich der FTX1025 für Bühnenmonitore, Deckenlautsprecher großer Räume und Zwei-Wege-Installationsboxen, bei denen Punktquellen-Abstrahlung wichtiger ist als maximaler Pegel.
Worauf du achten solltest
- 8 Ω, Re 5,42 Ω: eine Endstufe mit 40 bis 80 W an 8 Ω genügt.
- Einbautiefe 123 mm bei 235 mm Ausschnitt: flach genug für Wedge-Monitore.
- 4,5 kg Gesamtgewicht, ein Magnetsystem für beide Wege.
- Xmax 5 mm und Fs 71,5 Hz: Hochpass unterhalb der Abstimmung setzen.
- Reparaturkit für den Hochtonteil erhältlich, Membrantausch ohne Chassiswechsel.
Häufige Fragen
Wie unterscheidet sich der FTX1025 vom 8"-Modell der FTX-Serie?
Mehr Membranfläche und ein höheres Qts von 0,44 bringen mehr Tiefton im Reflexgehäuse: Die f3 liegt als Richtwert bei 59 Hz. Dafür brauchst du mit rund 37 l deutlich mehr Volumen und einen größeren Ausschnitt von 235 mm.
Passt der FTX1025 in eine geschlossene Box?
Ja, mit etwa 16 l und einer fc von 115 Hz. Das ergibt einen straffen Mittelton-Koax für ein Satellitensystem mit Subwoofer. Für Vollbereichsbetrieb ist Bassreflex die bessere Wahl.
Welche Weiche brauche ich für den FTX1025?
Ein Zwei-Wege-Filter bei 2.000 Hz, mindestens 12 dB/Okt. Aktiv per DSP kannst du zusätzlich den Laufzeitunterschied zwischen Hochtonhorn und Konus kompensieren; passiv sorgt die gemeinsame Achse bereits für ein stimmiges Ergebnis.
Celestion FTX1025: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der FTX1025 ist ein 10-Zoll-Koaxial-Chassis aus der Serie FTX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION FTX1025 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 40 |
| Empfindlichkeit (dB) | 104 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 1.4 |
| Einbautiefe (mm) | 123 |
| Gewicht (kg) | 4.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.42 |
| Le (mH) | 0.48 |
| Fs (Hz) | 71.5 |
| Qms | 2.788 |
| Qes | 0.523 |
| Qts | 0.44 |
| Vas (l) | 25.85 |
| Xmax (mm) | 5 |
| BL (Tm) | 12.3 |
| Mms (kg) | 0.0325 |
| Sd (m²) | 0.0346 |
