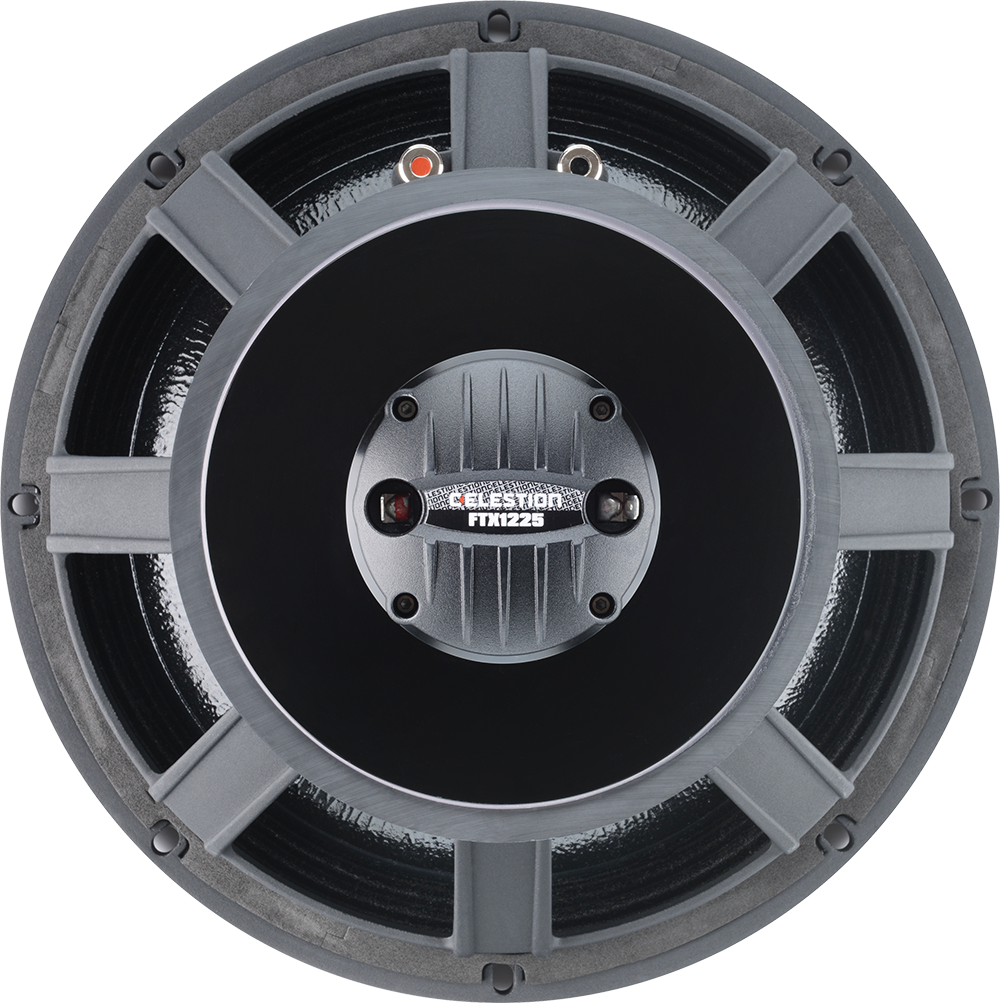

CELESTION FTX1225
CELESTION FTX1225 — 12" / 12 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
60 W AES - 104 dB - 1000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0006
Dokumente
CELESTION FTX1225 — 12" · Koaxial-Chassis
12-inch cast aluminium chassis, ferrite magnet coaxial driver
60 W AES · 104 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Merkmale
- Ferrite magnet assembly acts as common motor for both LF and HF
- Polyimide HF diaphragm
- Demodulation ring
- 90° nominal HF coverage
- HF repair kit available
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 1.75 "
- Belastbarkeit: 60 W
- Dauerbelastbarkeit: 120W
- Empfindlichkeit: 104 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Kevlar-verstärktes Papier
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 5.9 kg
- Einbautiefe: 168 mm
- Ausschnitt: 286mm / 11.26in
- Frequenzbereich: 1000 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2000Hz
Thiele-Small-Parameter
- Fs: 47.3 Hz
- Qts: 0.396
- Qms: 4.214
- Qes: 0.437
- Vas: 84.59 l
- Xmax: 6 mm
- BL: 14 Tm
- Re: 5.39 Ω
- Le: 3.36 mH
- Mms: 0.0535 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0006
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Empfindlichkeit (dB) | 104 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 168 |
| Gewicht (kg) | 5.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.39 |
| Le (mH) | 3.36 |
| Fs (Hz) | 47.3 |
| Qms | 4.214 |
| Qes | 0.437 |
| Qts | 0.396 |
| Vas (l) | 84.59 |
| Xmax (mm) | 6 |
| BL (Tm) | 14 |
| Mms (kg) | 0.0535 |
| Sd (m²) | 0.0531 |
