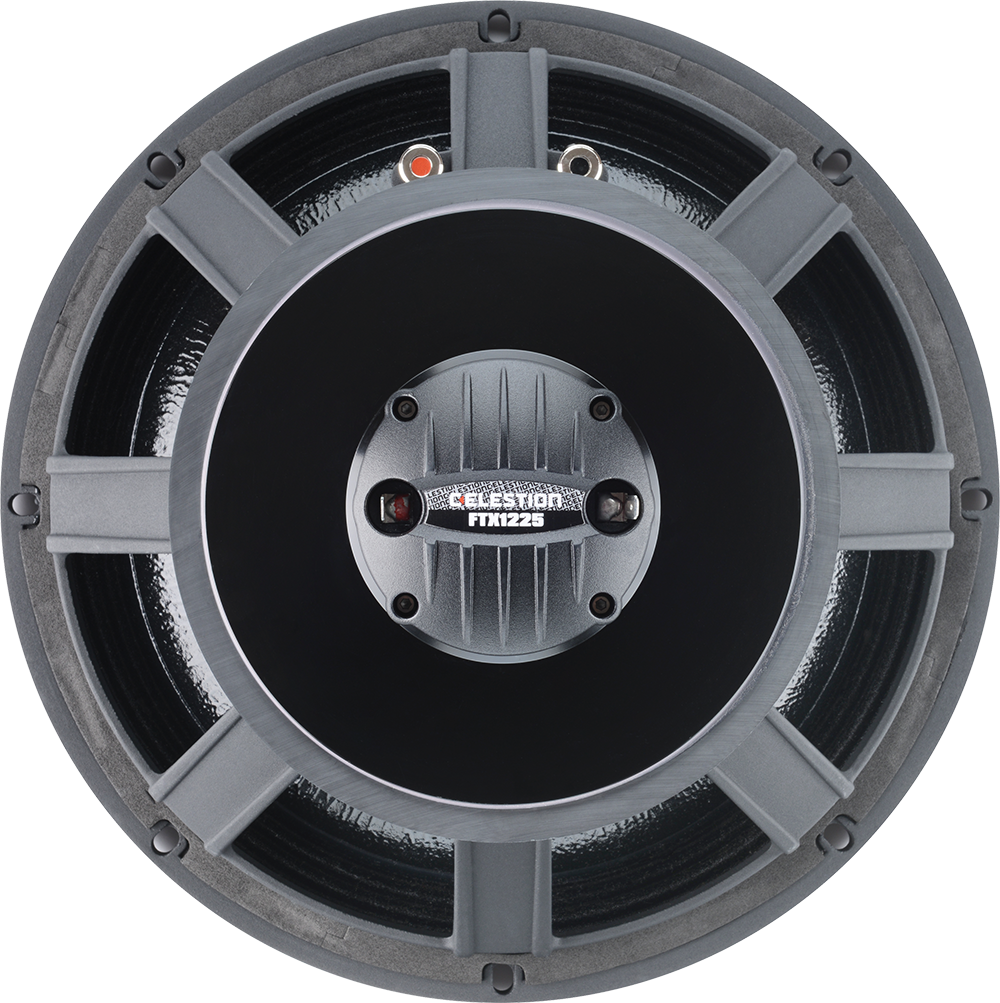

CELESTION FTX1225
CELESTION FTX1225 — 12" / 12 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
60 W AES - 104 dB - 1000 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0006
Dokumente
CELESTION FTX1225 — 12" · Koaxial-Chassis
12"-Koaxialchassis mit Aluminiumguss-Korb und Ferritmagnet
60 W AES · 104 dB Empfindlichkeit · Frequenzbereich 1000 Hz – 20000 Hz
Merkmale
- Ferritmagnet als gemeinsamer Antrieb für Tief- und Hochton
- Polyimid-Hochtonmembran
- Demodulationsring
- 90° nominale Hochtonabstrahlung
- Hochton-Reparatursatz erhältlich
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 1.75 "
- Belastbarkeit: 60 W
- Dauerbelastbarkeit: 120W
- Empfindlichkeit: 104 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Kevlar-verstärktes Papier
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 5.9 kg
- Einbautiefe: 168 mm
- Ausschnitt: 286mm / 11.26in
- Frequenzbereich: 1000 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2000Hz
Thiele-Small-Parameter
- Fs: 47.3 Hz
- Qts: 0.396
- Qms: 4.214
- Qes: 0.437
- Vas: 84.59 l
- Xmax: 6 mm
- BL: 14 Tm
- Re: 5.39 Ω
- Le: 3.36 mH
- Mms: 0.0535 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0006
Celestion FTX1225: 12"-Koax mit 60 W AES, 1,75"-Spule und Fs 47,3 Hz für Fullrange-Boxen
Wenn eine Zwei-Wege-Box aus einem einzigen Chassis bestehen soll, braucht der Tieftonteil echte Membranfläche. Der Celestion FTX1225 liefert sie: 12" Kevlar-verstärkte Papiermembran, Fs 47,3 Hz, Vas 84,59 l und 6 mm Xmax. Die 1,75"-Schwingspule aus hochkant gewickeltem, kupferkaschiertem Aluminiumdraht sitzt auf einem Glasfaserträger und verträgt 60 W AES, 120 W Dauerbelastbarkeit.
Wie bei allen FTX-Modellen treibt ein Doppel-Ferrit-System beide Schwingspulen an. Der Hochton-Kompressionstreiber mit Polyimid-Membran und Demodulationsring strahlt mit 90° nominaler Abdeckung, etwas enger als die kleineren Modelle der Serie, was bei einer 12"-Box mit größerem Hörabstand gut passt. 104 dB Empfindlichkeit und ein Aluminium-Druckguss-Korb runden das Bild ab. Der BL von 14 Tm bei Qts 0,396 ergibt einen Antrieb, der im Reflexgehäuse kontrolliert bleibt.
Einsatz und Gehäuse
EBP 108: die Grenze, ab der Bassreflex sinnvoller wird als geschlossen. Als Richtwert für ein Reflexgehäuse ergeben sich 89 l bei fb 46 Hz und einer f3 um 45 Hz; das ist ein echter Vollbereichs-Zwei-Weger ohne Subwoofer-Pflicht. Geschlossen kommst du mit rund 39 l aus, dann liegt die fc bei 84 Hz. Die Werte sind Näherungen; rechne die Abstimmung mit der Gehäuseberechnung von 42.audio nach.
Trennfrequenz nach Herstellerempfehlung: 2.000 Hz mit 12 dB/Okt., bei einem Hochtonbereich ab 1.000 Hz. Ein 12"-Konus bündelt bei 2.000 Hz schon merklich, die 90°-Abstrahlung des Horns nimmt das gut auf. Typische Anwendungen: Bühnenmonitore mit Tiefgang, kleine Fullrange-PA für Sprache und Akustikmusik, Installationen mit Punktquellen-Anforderung.
Worauf du achten solltest
- 8 Ω mit Re 5,39 Ω: Endstufe zwischen 60 und 120 W an 8 Ω.
- Einbautiefe 168 mm, Ausschnitt 286 mm: das Gehäuse muss entsprechend tief sein.
- 5,9 kg Gewicht durch den Doppel-Ferrit-Antrieb, Aluminium-Druckguss-Korb.
- Xmax 6 mm bei Fs 47,3 Hz: im 89-l-Reflexgehäuse Hochpass unter 46 Hz setzen.
- Reparaturkit für den Hochtonteil verfügbar.
Häufige Fragen
Reicht der FTX1225 als einziges Chassis für eine Fullrange-Box?
Ja: Mit f3 um 45 Hz im 89-l-Reflexgehäuse und 104 dB deckt das Chassis den Bereich von Bass bis 20.000 Hz allein ab. Für Bassmusik mit hohem Pegel bleibt ein Subwoofer trotzdem sinnvoll, weil 6 mm Xmax begrenzt sind.
Wie viel Verstärkerleistung braucht der FTX1225?
60 W AES bzw. 120 W Dauerbelastbarkeit an 8 Ω. Eine Endstufe in dieser Klasse mit sauberem Hochpass ist sinnvoller als Leistungsreserven, die den Tieftöner über Xmax treiben.
Welche Trennfrequenz und Filtersteilheit?
2.000 Hz mit 12 dB/Okt. ist die Vorgabe. Mit 24 dB/Okt. aktiv kannst du den Hochtöner etwas näher an seine untere Grenze von 1.000 Hz bringen, musst dann aber das Bündelungsverhalten des Konus an der Trennung im Blick behalten.
Celestion FTX1225: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der FTX1225 ist ein 12-Zoll-Koaxial-Chassis aus der Serie FTX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION FTX1225 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 60 |
| Empfindlichkeit (dB) | 104 |
| Frequenz von (Hz) | 1000 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 168 |
| Gewicht (kg) | 5.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.39 |
| Le (mH) | 3.36 |
| Fs (Hz) | 47.3 |
| Qms | 4.214 |
| Qes | 0.437 |
| Qts | 0.396 |
| Vas (l) | 84.59 |
| Xmax (mm) | 6 |
| BL (Tm) | 14 |
| Mms (kg) | 0.0535 |
| Sd (m²) | 0.0531 |
