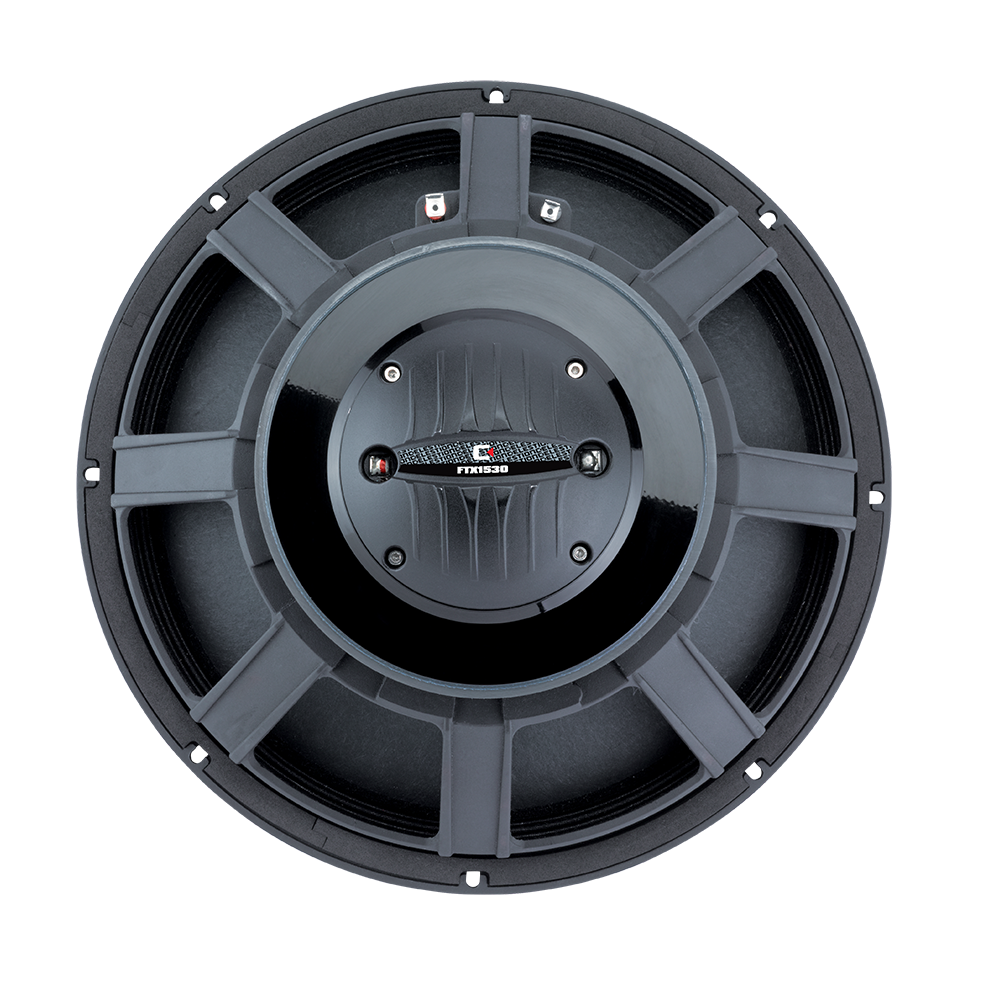

CELESTION FTX1530
CELESTION FTX1530 — 15" / 15 Zoll · Koaxial-Chassis · Dual-ferrite magnet motor
75 W AES - 106.5 dB - 800 – 18000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0007
Dokumente
CELESTION FTX1530 — 15" · Koaxial-Chassis
15-inch cast aluminium chassis, ferrite magnet coaxial driver
75 W AES · 106.5 dB Empfindlichkeit · Frequenzbereich 800 Hz – 18000 Hz
Merkmale
- Ferrite magnet assembly acts as common motor for both LF and HF
- Titanium HF diaphragm
- Demodulation ring
- 90° nominal HF coverage
- HF repair kit available
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 75 W
- Dauerbelastbarkeit: 150W
- Empfindlichkeit: 106.5 dB
- Impedanz: 8 Ω
- Magnet: Doppel-Ferrit-Antrieb
- Chassis: Aluminium-Druckguss
- Membran: Kevlar-verstärktes Papier
- Sicke: Polyimid
- Aufhängung: Einfach
- Schwingspulenträger: Glasfaser
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 6.5 kg
- Einbautiefe: 176 mm
- Ausschnitt: 351mm / 13.82in
- Frequenzbereich: 800 – 18000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 1000Hz
Thiele-Small-Parameter
- Fs: 42.5 Hz
- Qts: 0.276
- Qms: 3.809
- Qes: 0.297
- Vas: 172.07 l
- Xmax: 6 mm
- BL: 20.16 Tm
- Re: 5.36 Ω
- Le: 0.82 mH
- Mms: 0.0843 kg
- Sd: 0.0855 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0007
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | FTX |
| Magnet | Dual-ferrite magnet motor |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 75 |
| Empfindlichkeit (dB) | 106.5 |
| Frequenz von (Hz) | 800 |
| Frequenz bis (Hz) | 18000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 176 |
| Gewicht (kg) | 6.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.36 |
| Le (mH) | 0.82 |
| Fs (Hz) | 42.5 |
| Qms | 3.809 |
| Qes | 0.297 |
| Qts | 0.276 |
| Vas (l) | 172.07 |
| Xmax (mm) | 6 |
| BL (Tm) | 20.16 |
| Mms (kg) | 0.0843 |
| Sd (m²) | 0.0855 |
