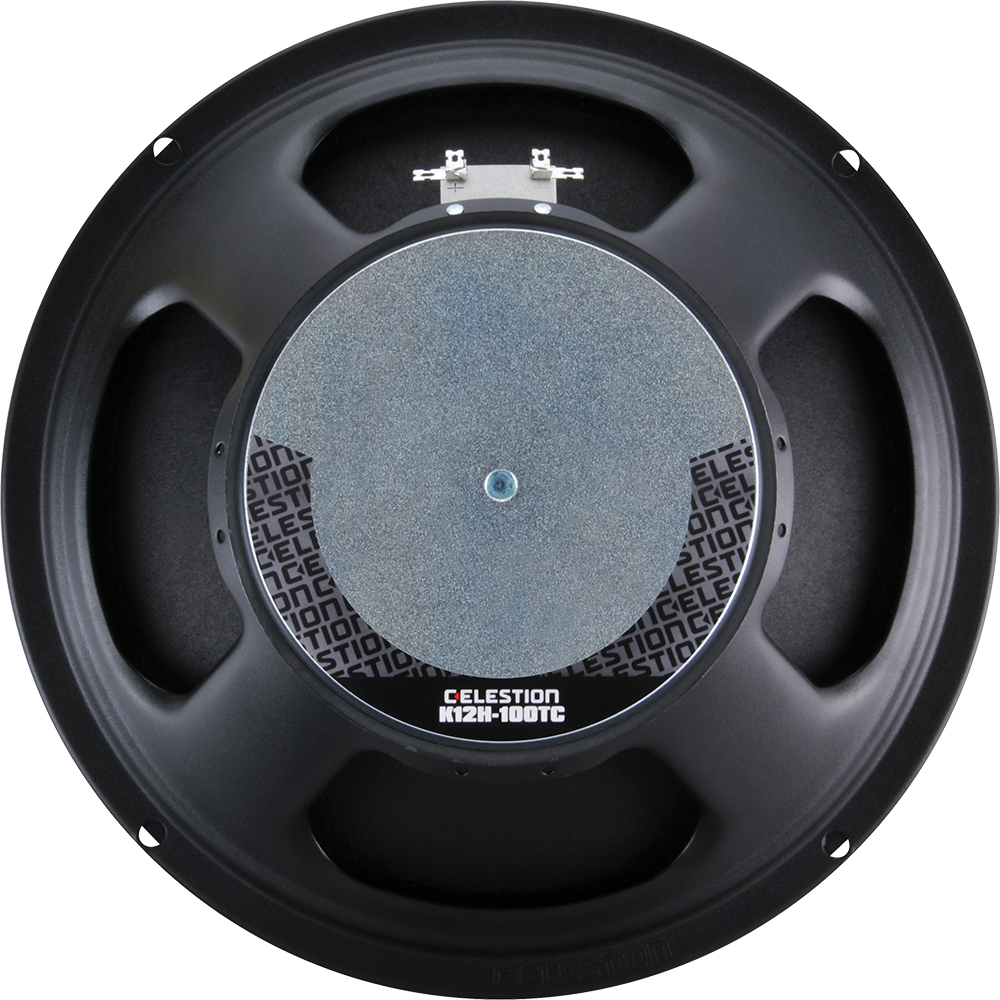

CELESTION K12H-100TC
CELESTION K12H-100TC — 12" / 12 Zoll · Breitbänder · Ferrit
100 W AES - 97 dB - 50 – 10000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-CEL-0006
Dokumente
CELESTION K12H-100TC — 12" · Breitbänder
12-inch pressed steel chassis, ferrite magnet extended HF response driver
100 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 10000 Hz
Merkmale
- Secondary cone extends HF response to 10kHz
- Strengthened voice coil assembly for improved midband clarity
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 1.75 "
- Belastbarkeit: 100 W
- Dauerbelastbarkeit: 200W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 3.8 kg
- Einbautiefe: 129.7 mm
- Ausschnitt: 283mm / 11.14in
- Frequenzbereich: 50 – 10000 Hz
Thiele-Small-Parameter
- Fs: 55.6 Hz
- Qts: 0.399
- Qms: 2.55
- Qes: 0.473
- Vas: 72.04 l
- Xmax: 3 mm
- BL: 13.55 Tm
- Re: 5.48 Ω
- Le: 0.67 mH
- Mms: 0.0454 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-BB-CEL-0006
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Full Range |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 10000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 129.7 |
| Gewicht (kg) | 3.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.48 |
| Le (mH) | 0.67 |
| Fs (Hz) | 55.6 |
| Qms | 2.55 |
| Qes | 0.473 |
| Qts | 0.399 |
| Vas (l) | 72.04 |
| Xmax (mm) | 3 |
| BL (Tm) | 13.55 |
| Mms (kg) | 0.0454 |
| Sd (m²) | 0.0531 |
