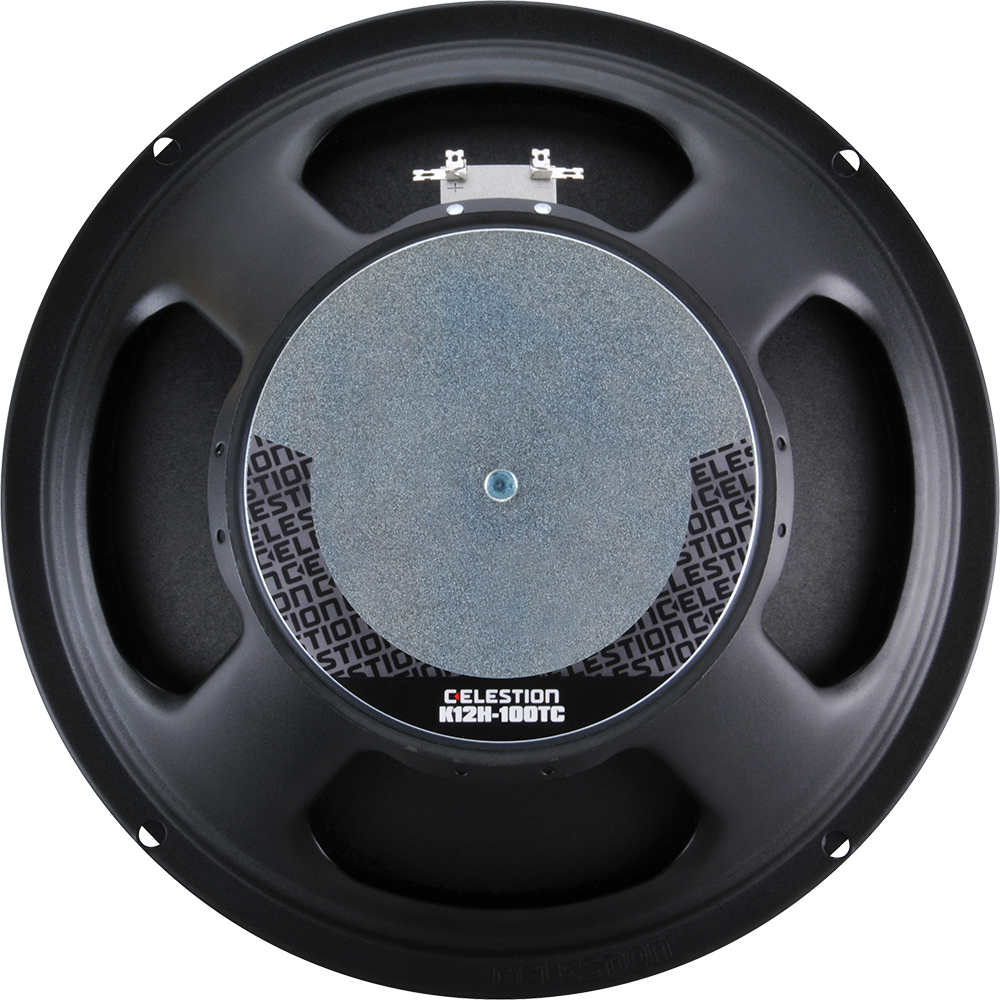

CELESTION K12H-100TC
CELESTION K12H-100TC — 12" / 12 Zoll · Breitbänder · Ferrit
100 W AES - 97 dB - 50 – 10000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-CEL-0006
Dokumente
CELESTION K12H-100TC — 12" · Breitbänder
12"-Chassis mit erweitertem Hochton mit Stahlblechkorb und Ferritmagnet
100 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 10000 Hz
Merkmale
- Zweite Membran erweitert die Hochtonwiedergabe bis 10 kHz
- Verstärkte Schwingspuleneinheit für klareren Mittelton
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 1.75 "
- Belastbarkeit: 100 W
- Dauerbelastbarkeit: 200W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 3.8 kg
- Einbautiefe: 129.7 mm
- Ausschnitt: 283mm / 11.14in
- Frequenzbereich: 50 – 10000 Hz
Thiele-Small-Parameter
- Fs: 55.6 Hz
- Qts: 0.399
- Qms: 2.55
- Qes: 0.473
- Vas: 72.04 l
- Xmax: 3 mm
- BL: 13.55 Tm
- Re: 5.48 Ω
- Le: 0.67 mH
- Mms: 0.0454 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-BB-CEL-0006
Celestion K12H-100TC: 12"-Breitbänder mit Doppelkonus, 97 dB und 50–10.000 Hz
Ein 12"-Chassis, das ohne Hochtöner bis 10.000 Hz spielt – das ist die Idee hinter dem Celestion K12H-100TC. Ein zweiter, kleinerer Konus sitzt vor der Hauptmembran aus kevlarverstärktem Papier und übernimmt die Höhen, während die große Fläche von 531 cm² den Bass ab 50 Hz liefert. Stahlblechkorb, Ferritmagnet und eine gewebeversiegelte Sicke halten die Konstruktion robust.
Mit 97 dB Kennschalldruck an 8 Ω und 100 W AES (200 W Dauerbelastbarkeit) ist der K12H-100TC für Anwendungen gedacht, in denen ein einzelnes Chassis pro Box den gesamten Bereich abdecken soll: Sprach- und Musikbeschallung, Kolonnen, Durchsageanlagen, Retro-Breitbandboxen oder ein Fullrange-Projekt für den Selbstbau. Die 1,75"-Schwingspule mit rundem Kupferdraht auf Polyimidträger ist verstärkt ausgeführt, was der Klarheit im Mittelton zugutekommt.
Einsatz und Gehäuse
Für Bassreflex ergibt sich als Richtwert ein Volumen von 77 l mit einer Abstimmung auf 53 Hz und einer unteren Grenzfrequenz f3 von 52 Hz. Geschlossen mit Butterworth-Abstimmung sind es 34 l bei 99 Hz Einbauresonanz – kompakter, aber ohne echten Bass. Qts 0,399 und der EBP von 118 zeigen, dass der Treiber eher ins Reflexgehäuse gehört; das Vas von 72,04 l passt zu dieser Größenordnung. Mit der Gehäuseberechnung bei 42.audio kannst du beide Varianten durchspielen.
Eine Weiche ist nicht zwingend: Der Doppelkonus führt den Frequenzgang bis 10.000 Hz. Wer mehr Luft obenrum will, ergänzt einen Hochtöner, dessen Übernahme oberhalb des Whizzer-Einsatzes liegt. Beachte die 3 mm Xmax – tiefe Bässe mit hohem Pegel sind nicht seine Sache, ein Hochpass unterhalb der Abstimmfrequenz schützt vor Überhub.
Worauf du achten solltest
- 8 Ω, Re 5,48 Ω – an jedem Verstärkerkanal mit 8-Ω-Freigabe unkritisch
- Einbautiefe 129,7 mm, Ausschnitt 283 mm, Gewicht 3,8 kg
- Xmax 3 mm – Hochpass unter der Abstimmfrequenz setzen
- Le 0,67 mH – die Induktivität bremst den Hauptkonus, der Whizzer übernimmt oben
- Ferritmagnet, BL 13,55 Tm – kräftiger Antrieb für 97 dB
Häufige Fragen
Welches Gehäuse für den K12H-100TC?
Bassreflex mit rund 77 l und Abstimmung auf 53 Hz als Richtwert; damit reicht er bis etwa 52 Hz hinunter. Geschlossen mit 34 l wird die Box kleiner, spielt aber erst ab 99 Hz.
Brauche ich eine Frequenzweiche?
Nein, als Breitbänder läuft er direkt am Verstärker. Erst wenn du einen Hochtöner ergänzt, brauchst du einen Hochpass für den Hochtöner; ein Tiefpass für den K12H-100TC ist wegen des Whizzers optional.
Unterschied zum K12H-200TC?
Der K12H-200TC hat eine 2"-Schwingspule, verträgt 200 W AES und bietet mehr Hub, dafür liegt seine Resonanz höher. Der K12H-100TC hat die tiefere Freiluftresonanz von 55,6 Hz und ist die Wahl, wenn Tiefgang wichtiger ist als Pegel.
Celestion K12H-100TC: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der K12H-100TC ist ein 12-Zoll-Breitbänder mit Ferritmagnet und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION K12H-100TC mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Full Range |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 100 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 10000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 1.75 |
| Einbautiefe (mm) | 129.7 |
| Gewicht (kg) | 3.8 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.48 |
| Le (mH) | 0.67 |
| Fs (Hz) | 55.6 |
| Qms | 2.55 |
| Qes | 0.473 |
| Qts | 0.399 |
| Vas (l) | 72.04 |
| Xmax (mm) | 3 |
| BL (Tm) | 13.55 |
| Mms (kg) | 0.0454 |
| Sd (m²) | 0.0531 |
