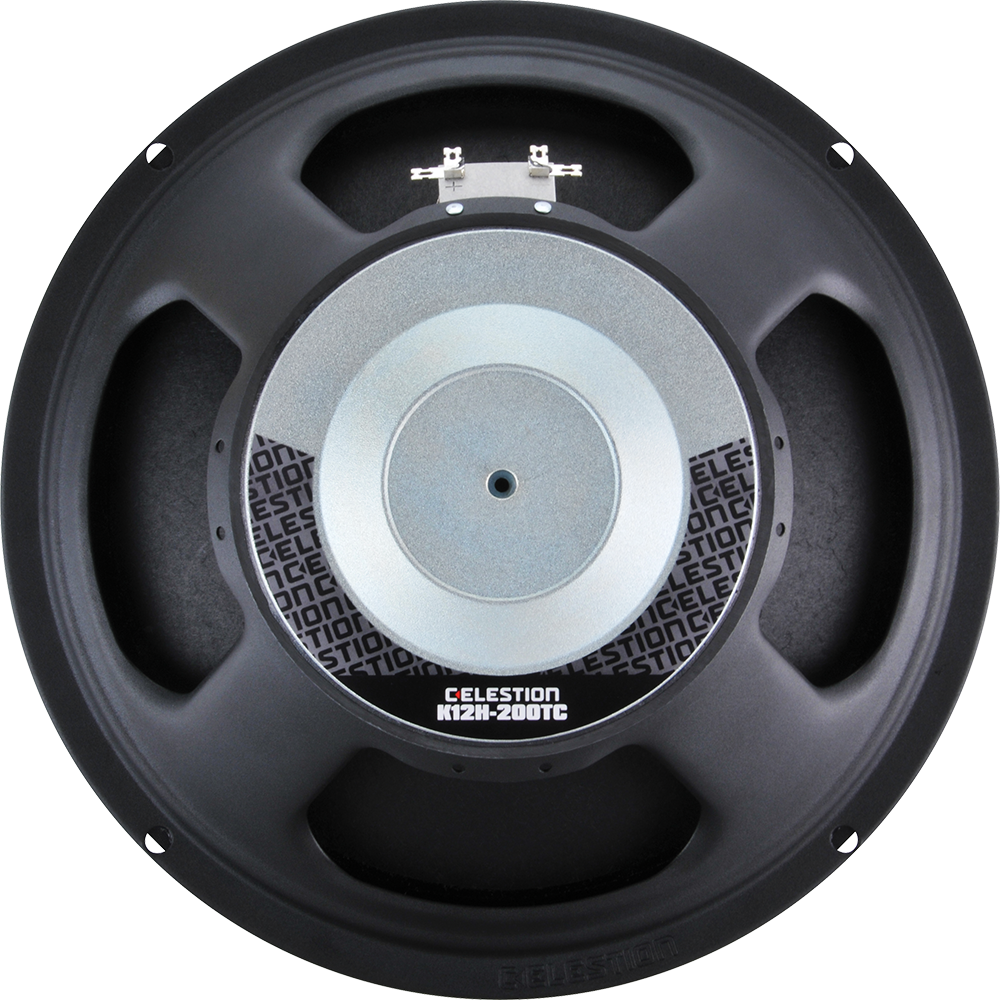

CELESTION K12H-200TC
CELESTION K12H-200TC — 12" / 12 Zoll · Breitbänder · Ferrit
200 W AES - 98 dB - 50 – 10000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-BB-CEL-0007
Dokumente
CELESTION K12H-200TC — 12" · Breitbänder
12-inch pressed steel chassis, ferrite magnet extended HF response driver
200 W AES · 98 dB Empfindlichkeit · Frequenzbereich 50 Hz – 10000 Hz
Merkmale
- Secondary cone extends HF response to 10kHz
- Strengthened voice coil assembly for improved midband clarity
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2 "
- Belastbarkeit: 200 W
- Dauerbelastbarkeit: 400W
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 3.9 kg
- Einbautiefe: 130.3 mm
- Ausschnitt: 283mm / 11.14in
- Frequenzbereich: 50 – 10000 Hz
Thiele-Small-Parameter
- Fs: 62.3 Hz
- Qts: 0.374
- Qms: 2.804
- Qes: 0.432
- Vas: 64.1 l
- Xmax: 4 mm
- BL: 14.63 Tm
- Re: 5.81 Ω
- Le: 0.63 mH
- Mms: 0.0406 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-BB-CEL-0007
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Full Range |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 200 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 10000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 130.3 |
| Gewicht (kg) | 3.9 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.81 |
| Le (mH) | 0.63 |
| Fs (Hz) | 62.3 |
| Qms | 2.804 |
| Qes | 0.432 |
| Qts | 0.374 |
| Vas (l) | 64.1 |
| Xmax (mm) | 4 |
| BL (Tm) | 14.63 |
| Mms (kg) | 0.0406 |
| Sd (m²) | 0.0531 |
