Demnächst

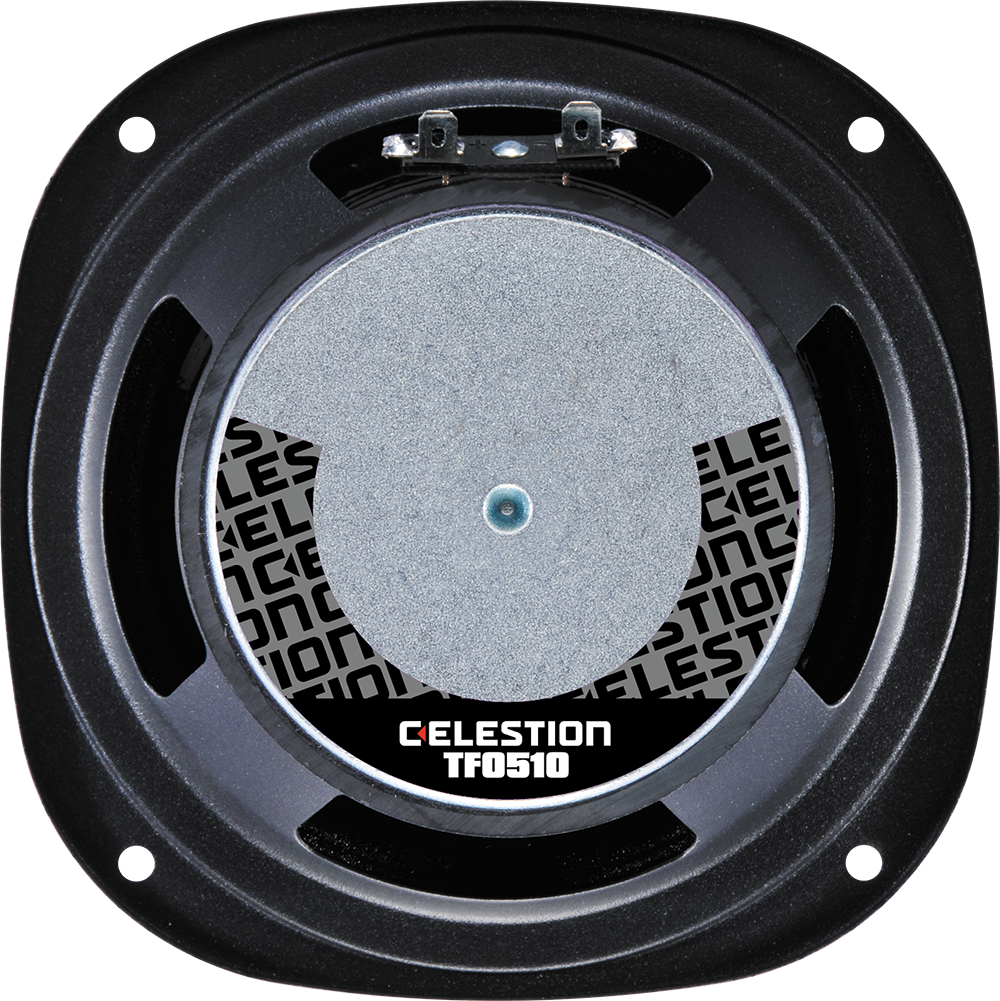

CELESTION TF0510
CELESTION TF0510 — 5" / 5 Zoll · Tieftöner · Ferrit
30 W AES - 91 dB - 130 – 8000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0029
Dokumente
CELESTION TF0510 — 5" · Tieftöner
5-inch pressed steel chassis, ferrite magnet mid/bass driver
30 W AES · 91 dB Empfindlichkeit · Frequenzbereich 130 Hz – 8000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1 "
- Belastbarkeit: 30 W
- Dauerbelastbarkeit: 60W
- Empfindlichkeit: 91 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 1 kg
- Einbautiefe: 68 mm
- Ausschnitt: 117mm / 4.61in
- Frequenzbereich: 130 – 8000 Hz
Thiele-Small-Parameter
- Fs: 128.1 Hz
- Qts: 0.58
- Qms: 2.376
- Qes: 0.768
- Vas: 7.38 l
- Xmax: 2.4 mm
- BL: 6.82 Tm
- Re: 6.32 Ω
- Le: 0.33 mH
- Mms: 0.007 kg
- Sd: 0.0079 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0029
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 30 |
| Empfindlichkeit (dB) | 91 |
| Frequenz von (Hz) | 130 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 68 |
| Gewicht (kg) | 1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.32 |
| Le (mH) | 0.33 |
| Fs (Hz) | 128.1 |
| Qms | 2.376 |
| Qes | 0.768 |
| Qts | 0.58 |
| Vas (l) | 7.38 |
| Xmax (mm) | 2.4 |
| BL (Tm) | 6.82 |
| Mms (kg) | 0.007 |
| Sd (m²) | 0.0079 |
