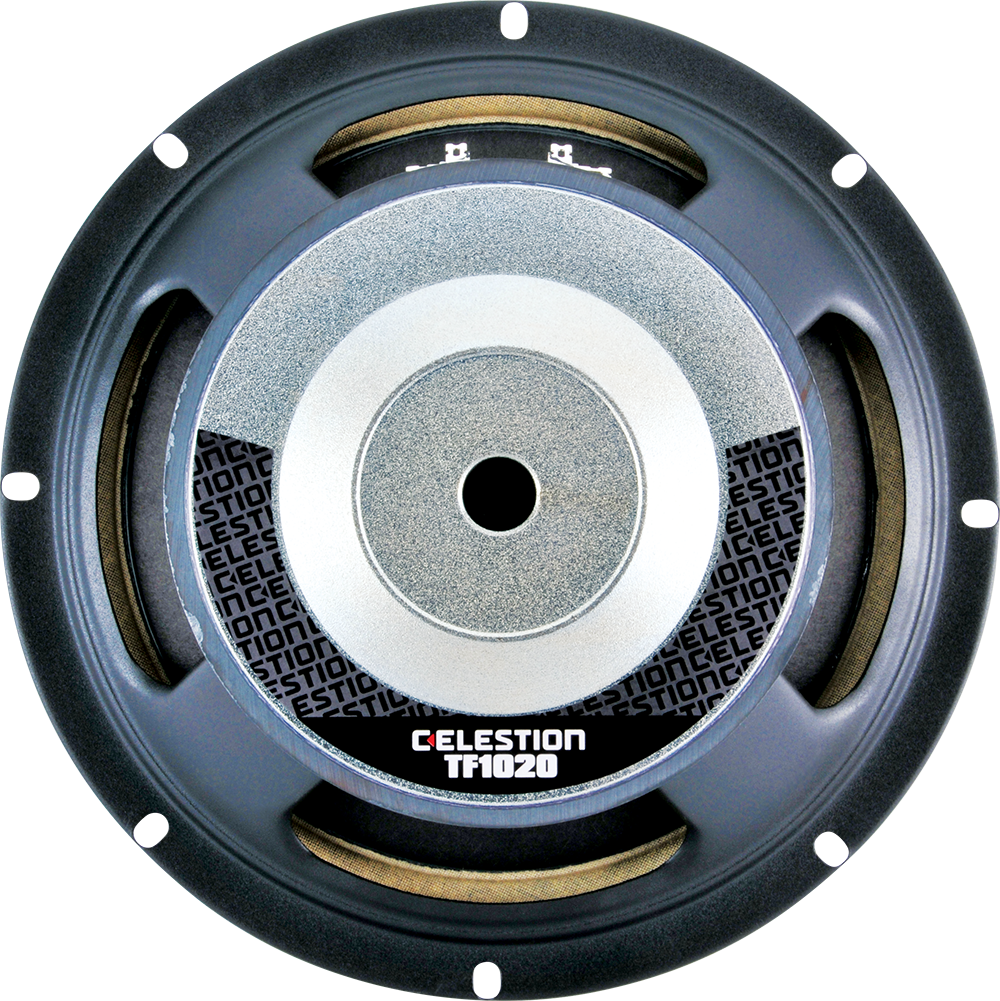

CELESTION TF1020
CELESTION TF1020 — 10" / 10 Zoll · Tieftöner · Ferrit
150 W AES - 97 dB - 60 – 5500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0037
Dokumente
CELESTION TF1020 — 10" · Tieftöner
10-inch pressed steel chassis, ferrite magnet mid/bass driver
150 W AES · 97 dB Empfindlichkeit · Frequenzbereich 60 Hz – 5500 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2 "
- Belastbarkeit: 150 W
- Dauerbelastbarkeit: 300W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 3.7 kg
- Einbautiefe: 110 mm
- Ausschnitt: 229mm / 9.02in
- Frequenzbereich: 60 – 5500 Hz
Thiele-Small-Parameter
- Fs: 69.4 Hz
- Qts: 0.323
- Qms: 2.454
- Qes: 0.372
- Vas: 28.75 l
- Xmax: 4 mm
- BL: 14.1 Tm
- Re: 5.45 Ω
- Le: 0.6 mH
- Mms: 0.0311 kg
- Sd: 0.0346 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0037
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 150 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 5500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 110 |
| Gewicht (kg) | 3.7 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.45 |
| Le (mH) | 0.6 |
| Fs (Hz) | 69.4 |
| Qms | 2.454 |
| Qes | 0.372 |
| Qts | 0.323 |
| Vas (l) | 28.75 |
| Xmax (mm) | 4 |
| BL (Tm) | 14.1 |
| Mms (kg) | 0.0311 |
| Sd (m²) | 0.0346 |
