CELESTION TF1230S

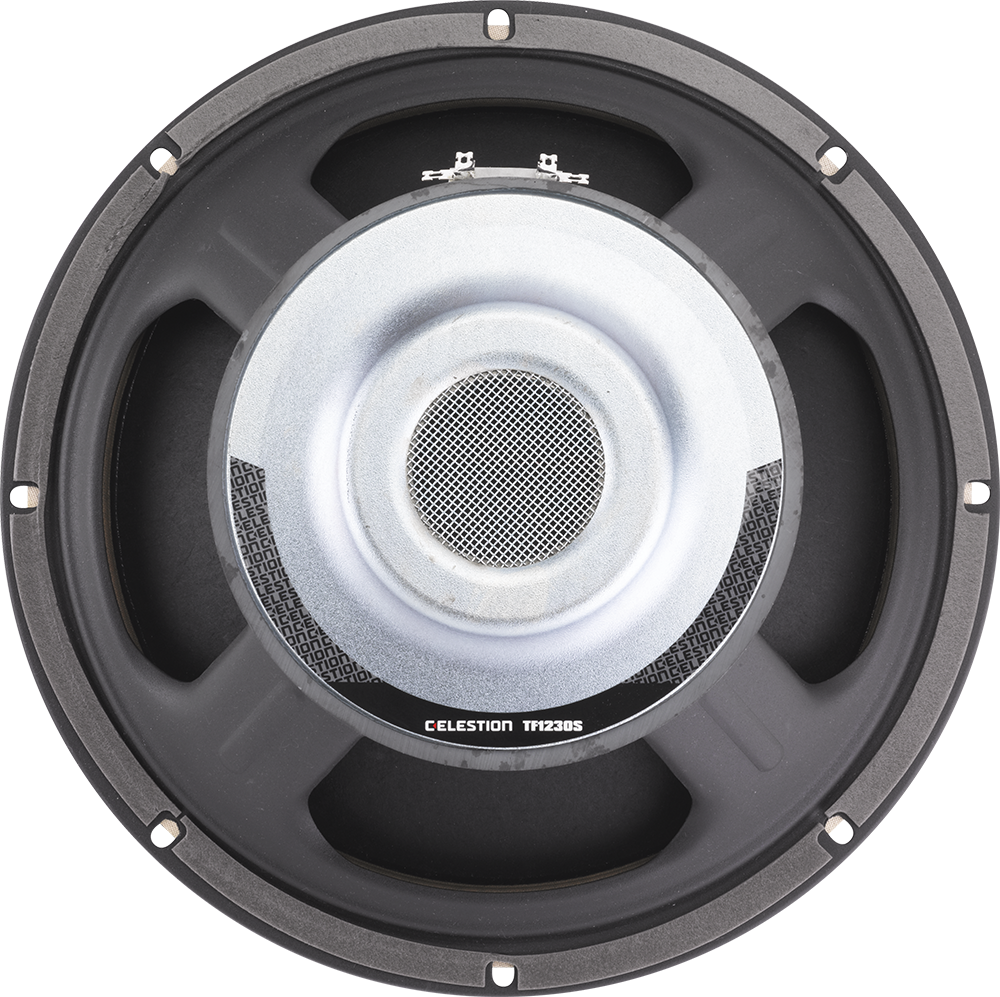

CELESTION TF1230S — 12" / 12 Zoll · Tieftöner · Ferrit
300 W AES - 96 dB - 50 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0042
Dokumente
CELESTION TF1230S — 12" · Tieftöner
12-inch, pressed steel chassis, ferrite magnet bass/mid driver
300 W AES · 96 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4000 Hz
Merkmale
- Increased chassis diameter for compatibility with popular portable two-way reinforcement systems
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 300 W
- Dauerbelastbarkeit: 600W
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupferkaschiertes Aluminium, hochkant gewickelt
- Gewicht: 4.3 kg
- Einbautiefe: 137 mm
- Ausschnitt: 283mm / 11.14in
- Frequenzbereich: 50 – 4000 Hz
Thiele-Small-Parameter
- Fs: 60.3 Hz
- Qts: 0.374
- Qms: 3.28
- Qes: 0.422
- Vas: 54.41 l
- Xmax: 4.5 mm
- BL: 16.56 Tm
- Re: 5.98 Ω
- Le: 0.98 mH
- Mms: 0.0511 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0042
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TF |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 137 |
| Gewicht (kg) | 4.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.98 |
| Le (mH) | 0.98 |
| Fs (Hz) | 60.3 |
| Qms | 3.28 |
| Qes | 0.422 |
| Qts | 0.374 |
| Vas (l) | 54.41 |
| Xmax (mm) | 4.5 |
| BL (Tm) | 16.56 |
| Mms (kg) | 0.0511 |
| Sd (m²) | 0.0531 |
