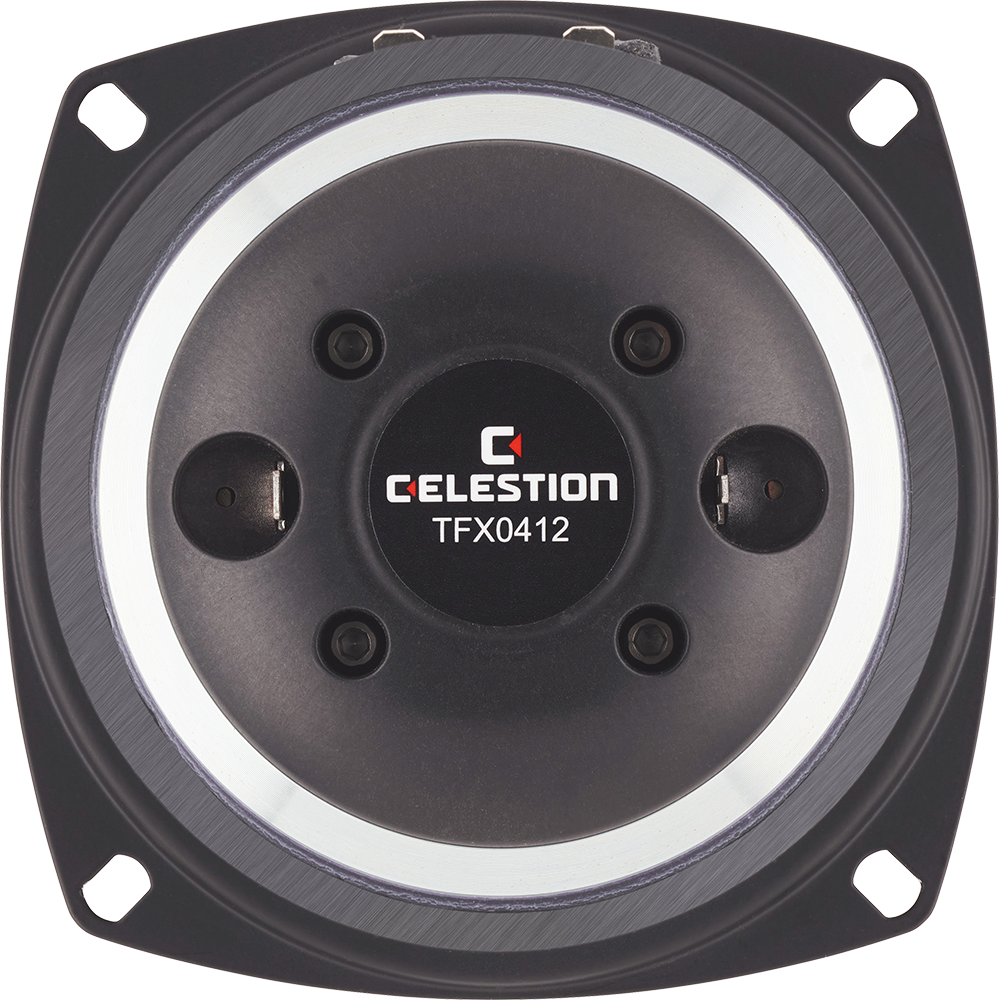

CELESTION TFX0412

CELESTION TFX0412

https://42.audio/web/image/product.template/12544/image_1920?unique=0ac3a26

CELESTION TFX0412 — 4" / 4 Zoll · Koaxial-Chassis · Ferrite, common motor
15 W AES - 107 dB - 2200 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0009

79,00 € 79.0 EUR 79,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. CELESTION TFX0412

CELESTION TFX0412 — 4" · Koaxial-Chassis

4-inch pressed steel chassis, ferrite magnet coaxial driver

15 W AES · 107 dB Empfindlichkeit · Frequenzbereich 2200 Hz – 20000 Hz

Merkmale

  • Ferrite magnet assembly acts as common motor for both LF and HF
  • Rear-mounted compression driver with polyimide diaphragm delivers HF signal
  • Ferrite magnet assembly acts as a common motor for both low and high frequency coils
  • Demodulation ring for reduced distortion
  • Waterproof cone coating
  • 80° nominal HF coverage

Technische Daten

  • Durchmesser: 4 "
  • Schwingspule: 1 "
  • Belastbarkeit: 15 W
  • Dauerbelastbarkeit: 30W
  • Empfindlichkeit: 107 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit, gemeinsamer Antrieb
  • Chassis: Stahlblech
  • Membran: Verstärkte Zellulose, wasserdichte Beschichtung
  • Sicke: Polyimid
  • Aufhängung: Einfach
  • Schwingspulenträger: Polyimid
  • Schwingspulendraht: Kupferkaschiertes Aluminium
  • Gewicht: 0.6 kg
  • Einbautiefe: 74.2 mm
  • Ausschnitt: 102mm / 4.02in
  • Frequenzbereich: 2200 – 20000 Hz
  • Empf. Trennfrequenz (12 dB/Okt.): 2500Hz

Thiele-Small-Parameter

  • Fs: 95 Hz
  • Qts: 0.589
  • Qms: 5.184
  • Qes: 0.665
  • Vas: 2.18 l
  • Xmax: 4 mm
  • BL: 5.4 Tm
  • Re: 5.6 Ω
  • Le: 0.34 mH
  • Mms: 0.0058 kg
  • Sd: 0.0057 m²

Datenblatt (PDF) · Herstellerseite

Artikel-Nr: 42A-CHS-KO-CEL-0009

Spezifikationen

Allgemein
Hersteller CELESTION
Kategorie Coaxial
Serie TFX
Magnet Ferrite, common motor
Impedanz (Ω) 8
Belastbarkeit (W) 15
Empfindlichkeit (dB) 107
Frequenz von (Hz) 2200
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 4
Schwingspule (Zoll) 1
Einbautiefe (mm) 74.2
Gewicht (kg) 0.6
Thiele-Small-Parameter
Re (Ω) 5.6
Le (mH) 0.34
Fs (Hz) 95
Qms 5.184
Qes 0.665
Qts 0.589
Vas (l) 2.18
Xmax (mm) 4
BL (Tm) 5.4
Mms (kg) 0.0058
Sd (m²) 0.0057
