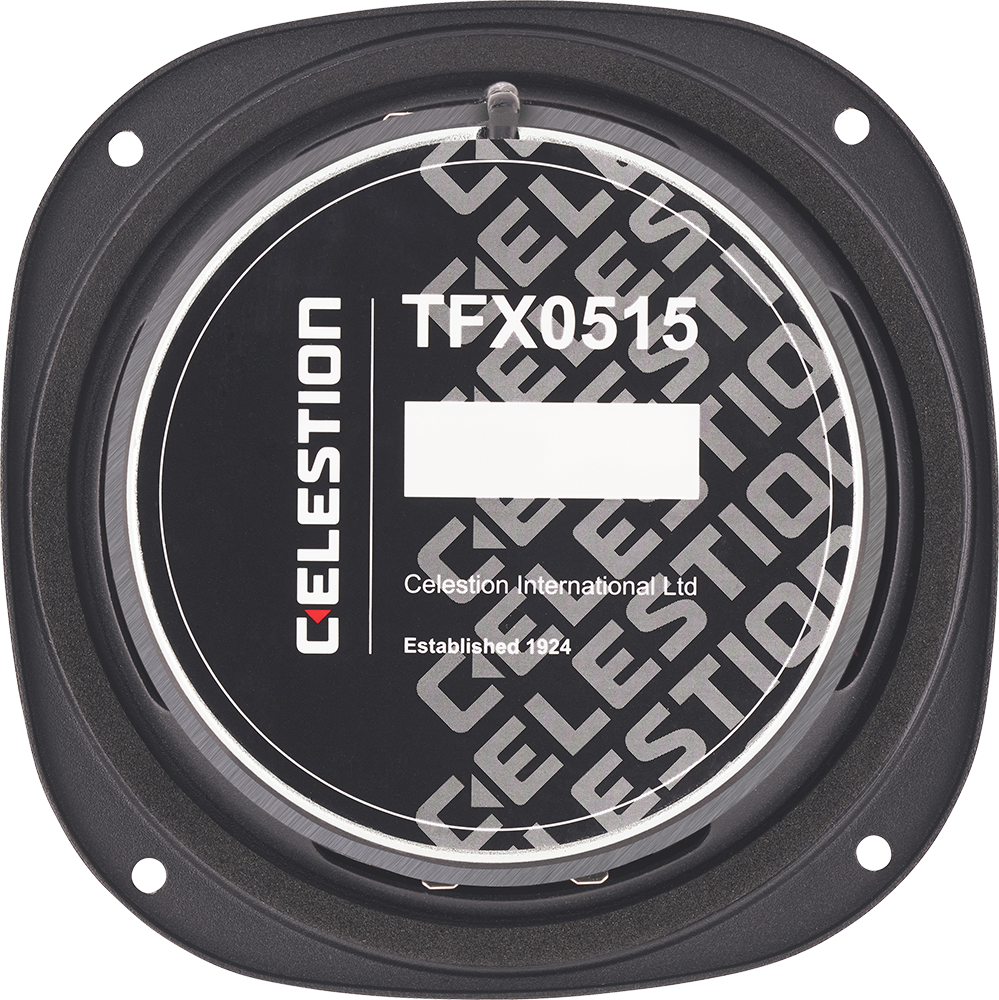

CELESTION TFX0515
CELESTION TFX0515 — 5" / 5 Zoll · Koaxial-Chassis · Neodym
10 W AES - 96 dB - 1400 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0010
Dokumente
CELESTION TFX0515 — 5" · Koaxial-Chassis
5-inch pressed steel chassis, ferrite magnet coaxial driver
10 W AES · 96 dB Empfindlichkeit · Frequenzbereich 1400 Hz – 20000 Hz
Merkmale
- Silk dome tweeter
- 100° nominal HF coverage
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1 "
- Belastbarkeit: 10 W
- Dauerbelastbarkeit: 20W
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Seide
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 1.6 kg
- Einbautiefe: 72 mm
- Ausschnitt: 116mm / 4.6in
- Frequenzbereich: 1400 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Thiele-Small-Parameter
- Fs: 74 Hz
- Qts: 0.474
- Qms: 8.293
- Qes: 0.503
- Vas: 6.53 l
- Xmax: 3.75 mm
- BL: 6.96 Tm
- Re: 5.77 Ω
- Le: 0.363 mH
- Mms: 0.0091 kg
- Sd: 0.0095 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0010
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | TFX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 10 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 1400 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 72 |
| Gewicht (kg) | 1.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.77 |
| Le (mH) | 0.363 |
| Fs (Hz) | 74 |
| Qms | 8.293 |
| Qes | 0.503 |
| Qts | 0.474 |
| Vas (l) | 6.53 |
| Xmax (mm) | 3.75 |
| BL (Tm) | 6.96 |
| Mms (kg) | 0.0091 |
| Sd (m²) | 0.0095 |
