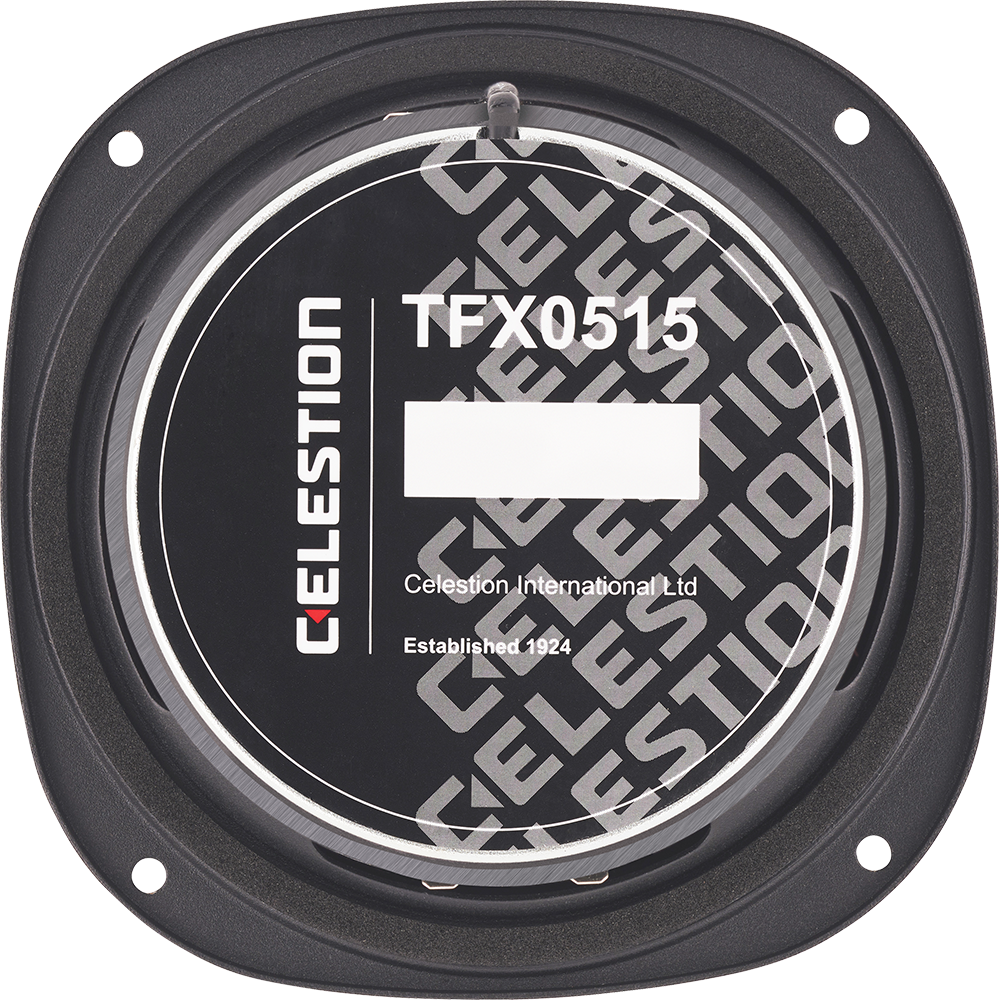

CELESTION TFX0515
CELESTION TFX0515 — 5" / 5 Zoll · Koaxial-Chassis · Neodym
10 W AES - 96 dB - 1400 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0010
Dokumente
CELESTION TFX0515 — 5" · Koaxial-Chassis
5"-Koaxialchassis mit Stahlblechkorb und Ferritmagnet
10 W AES · 96 dB Empfindlichkeit · Frequenzbereich 1400 Hz – 20000 Hz
Merkmale
- Seidenkalotten-Hochtöner
- 100° nominale Hochtonabstrahlung
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1 "
- Belastbarkeit: 10 W
- Dauerbelastbarkeit: 20W
- Empfindlichkeit: 96 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Seide
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 1.6 kg
- Einbautiefe: 72 mm
- Ausschnitt: 116mm / 4.6in
- Frequenzbereich: 1400 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Thiele-Small-Parameter
- Fs: 74 Hz
- Qts: 0.474
- Qms: 8.293
- Qes: 0.503
- Vas: 6.53 l
- Xmax: 3.75 mm
- BL: 6.96 Tm
- Re: 5.77 Ω
- Le: 0.363 mH
- Mms: 0.0091 kg
- Sd: 0.0095 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0010
Celestion TFX0515: 5"-Koax mit Seidenkalotte und Neodym-Magnet für kleine Monitore
Der Celestion TFX0515 geht innerhalb der TFX-Serie einen anderen Weg als die Modelle mit Kompressionstreiber: Als Hochtöner sitzt eine Seidenkalotte im Zentrum des 5"-Konus. Das ergibt einen Hochton, wie man ihn von Kalottenhochtönern kennt, bei 100° nominaler Abstrahlung. Der Antrieb ist ein Neodym-Magnet, der Korb aus Stahlblech, die Membran Kevlar-verstärktes Papier mit Seidensicke.
Die Daten: 96 dB Empfindlichkeit, 10 W AES (20 W Dauer), 8 Ω, Übertragungsbereich 1.400 bis 20.000 Hz. Die 1"-Schwingspule aus rundem Kupferdraht auf Polyimid-Träger liefert mit BL 6,96 Tm und Mms 9,1 g einen Antrieb, der bei Fs 74 Hz und Qts 0,474 im Gehäuse gut zu bändigen ist. Xmax 3,75 mm ist für 5" ordentlich.
Einsatz und Gehäuse
Bassreflex-Richtwert: 11 l bei fb 61 Hz, f3 um 55 Hz. Für 5" ist das ein erstaunlich tiefer Ansatz, der aber wegen 3,75 mm Xmax nur bei moderatem Pegel funktioniert. Geschlossen: etwa 5,3 l mit fc 110 Hz, die bessere Wahl als Satellit mit Subwoofer. Der EBP von 147 spricht für Reflex; prüfe beides in der Gehäuseberechnung auf 42.audio.
Trennfrequenz 2.200 Hz mit 12 dB/Okt., die Kalotte ist ab 1.400 Hz einsetzbar. Mit 96 dB brauchst du weniger Leistung als bei vielen Hi-Fi-Chassis dieser Größe, darfst aber die 10 W AES nicht mit PA-Belastbarkeit verwechseln. Passende Projekte: Desktop-Monitore, Surround-Lautsprecher, kleine Deckenboxen, Kompaktboxen mit Punktquellen-Charakter.
Worauf du achten solltest
- 8 Ω, Re 5,77 Ω: 10 bis 20 W an 8 Ω, mehr bringt nichts.
- Einbautiefe 72 mm, Ausschnitt 116 mm.
- 1,6 kg trotz Neodym-Magnet: Stahlblechkorb und Kalottenbaugruppe wiegen mit.
- Seidenkalotte statt Kompressionstreiber: Trennung nicht unter 2.200 Hz.
- Xmax 3,75 mm: bei Reflexabstimmung Hochpass unterhalb 61 Hz.
Häufige Fragen
Wo liegt der Unterschied zwischen TFX0515 und den TFX-Modellen mit Kompressionstreiber?
Der TFX0515 nutzt eine Seidenkalotte, die weniger Pegel liefert, dafür wie ein klassischer Hi-Fi-Hochtöner arbeitet. Mit 96 dB ist er für Wohnraum und Nahfeld gedacht, nicht für PA.
Welcher Verstärker für den TFX0515?
Jede Endstufe oder jeder Vollverstärker mit 10 bis 20 W an 8 Ω. Wichtiger als Leistung ist ein sauberes Signal; bei 96 dB reicht das für Zimmerlautstärke locker aus.
Welches Gehäuse für einen Desktop-Monitor?
Geschlossen mit rund 5,3 l ist am unkompliziertesten, Bassreflex mit 11 l bringt eine f3 um 55 Hz. Beide Varianten stimmst du in der Gehäuseberechnung von 42.audio auf das Chassis ab.
Celestion TFX0515: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der TFX0515 ist ein 5-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie TFX und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION TFX0515 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | TFX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 10 |
| Empfindlichkeit (dB) | 96 |
| Frequenz von (Hz) | 1400 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 72 |
| Gewicht (kg) | 1.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.77 |
| Le (mH) | 0.363 |
| Fs (Hz) | 74 |
| Qms | 8.293 |
| Qes | 0.503 |
| Qts | 0.474 |
| Vas (l) | 6.53 |
| Xmax (mm) | 3.75 |
| BL (Tm) | 6.96 |
| Mms (kg) | 0.0091 |
| Sd (m²) | 0.0095 |
