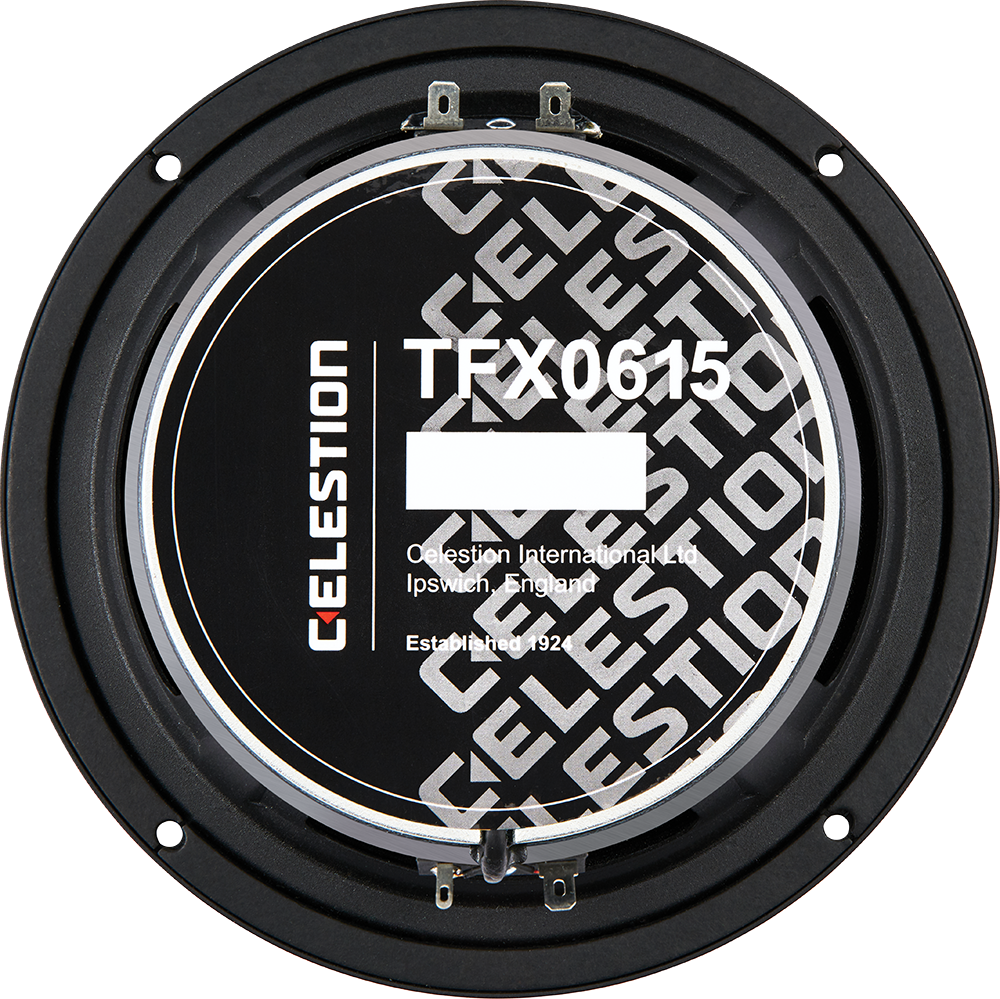

CELESTION TFX0615
CELESTION TFX0615 — 6.5" / 6.5 Zoll · Koaxial-Chassis · Neodym
10 W AES - 98 dB - 1700 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-CEL-0012
Dokumente
CELESTION TFX0615 — 6.5" · Koaxial-Chassis
6.5-inch pressed steel chassis, ferrite magnet coaxial driver
10 W AES · 98 dB Empfindlichkeit · Frequenzbereich 1700 Hz – 20000 Hz
Merkmale
- Silk dome tweeter
- Integrated HF waveguide
- 110° nominal HF coverage
Technische Daten
- Durchmesser: 6.5 "
- Schwingspule: 1 "
- Belastbarkeit: 10 W
- Dauerbelastbarkeit: 20W
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Seide
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 2.1 kg
- Einbautiefe: 75.5 mm
- Ausschnitt: 145mm / 5.7in
- Frequenzbereich: 1700 – 20000 Hz
- Empf. Trennfrequenz (12 dB/Okt.): 2200Hz
Thiele-Small-Parameter
- Fs: 96.8 Hz
- Qts: 0.376
- Qms: 3.038
- Qes: 0.429
- Vas: 7.18 l
- Xmax: 5.25 mm
- BL: 9.82 Tm
- Re: 5.39 Ω
- Le: 0.46 mH
- Mms: 0.0126 kg
- Sd: 0.0154 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-KO-CEL-0012
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Coaxial |
| Serie | TFX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 10 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 1700 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 6.5 |
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 75.5 |
| Gewicht (kg) | 2.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.39 |
| Le (mH) | 0.46 |
| Fs (Hz) | 96.8 |
| Qms | 3.038 |
| Qes | 0.429 |
| Qts | 0.376 |
| Vas (l) | 7.18 |
| Xmax (mm) | 5.25 |
| BL (Tm) | 9.82 |
| Mms (kg) | 0.0126 |
| Sd (m²) | 0.0154 |
