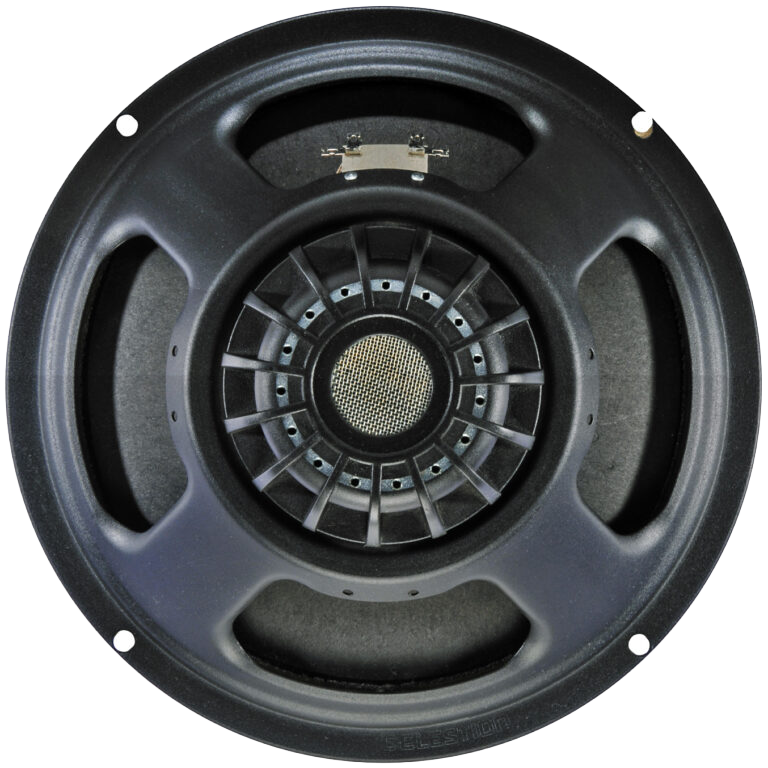

CELESTION TN1230
CELESTION TN1230 — 12" / 12 Zoll · Tieftöner · Neodym
350 W AES - 97 dB - 50 – 4500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0049
Dokumente
CELESTION TN1230 — 12" · Tieftöner
12-inch pressed steel chassis, neodymium magnet bass/mid driver
350 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4500 Hz
Merkmale
- Compact, high flux, dual magnet motor design
- Vented cast aluminium heatsink
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 350 W
- Dauerbelastbarkeit: 700W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 2.1 kg
- Einbautiefe: 132 mm
- Ausschnitt: 283mm / 11.14in
- Frequenzbereich: 50 – 4500 Hz
Thiele-Small-Parameter
- Fs: 46.6 Hz
- Qts: 0.35
- Qms: 4.76
- Qes: 0.37
- Vas: 64.33 l
- Xmax: 3.75 mm
- BL: 18.55 Tm
- Re: 6.09 Ω
- Le: 0.99 mH
- Mms: 0.0724 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0049
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TN |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 132 |
| Gewicht (kg) | 2.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.09 |
| Le (mH) | 0.99 |
| Fs (Hz) | 46.6 |
| Qms | 4.76 |
| Qes | 0.37 |
| Qts | 0.35 |
| Vas (l) | 64.33 |
| Xmax (mm) | 3.75 |
| BL (Tm) | 18.55 |
| Mms (kg) | 0.0724 |
| Sd (m²) | 0.0531 |
