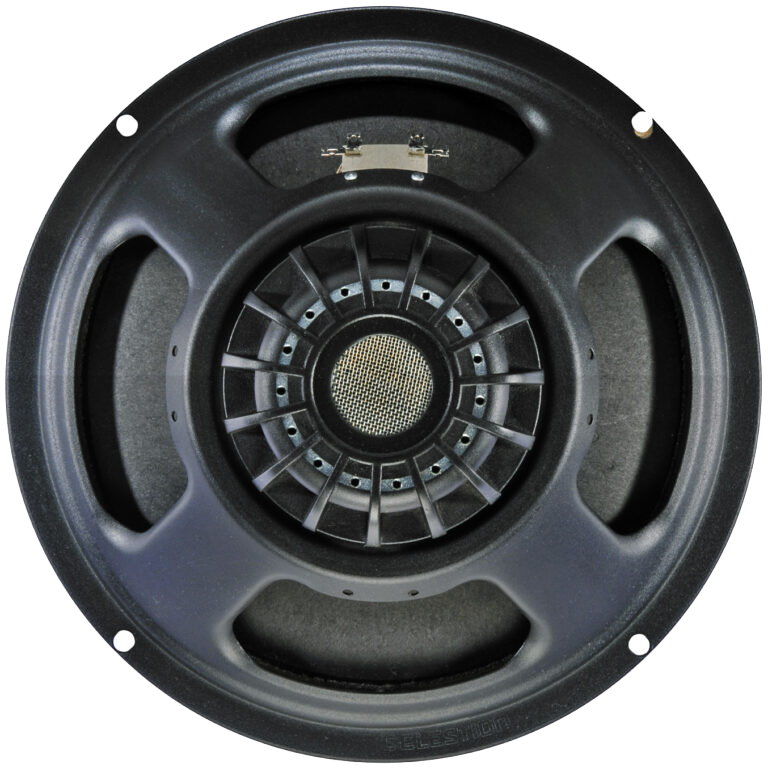

CELESTION TN1230
CELESTION TN1230 — 12" / 12 Zoll · Tieftöner · Neodym
350 W AES - 97 dB - 50 – 4500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-CEL-0049
Dokumente
CELESTION TN1230 — 12" · Tieftöner
12"-Tiefmitteltöner mit Stahlblechkorb und Neodymmagnet
350 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 4500 Hz
Merkmale
- Kompakter Doppelmagnet-Antrieb mit hoher Flussdichte
- Belüfteter Aluminiumguss-Kühlkörper
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 350 W
- Dauerbelastbarkeit: 700W
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Chassis: Stahlblech
- Membran: Kevlar-verstärktes Papier
- Sicke: Gewebeversiegelt
- Aufhängung: Einfach
- Schwingspulenträger: Polyimid
- Schwingspulendraht: Kupfer, runder Draht
- Gewicht: 2.1 kg
- Einbautiefe: 132 mm
- Ausschnitt: 283mm / 11.14in
- Frequenzbereich: 50 – 4500 Hz
Thiele-Small-Parameter
- Fs: 46.6 Hz
- Qts: 0.35
- Qms: 4.76
- Qes: 0.37
- Vas: 64.33 l
- Xmax: 3.75 mm
- BL: 18.55 Tm
- Re: 6.09 Ω
- Le: 0.99 mH
- Mms: 0.0724 kg
- Sd: 0.0531 m²
Datenblatt (PDF) · Herstellerseite
Artikel-Nr: 42A-CHS-TT-CEL-0049
Celestion TN1230: 12"-Neodym-Tieftöner mit 2,1 kg und 350 W AES
2,1 kg für einen 12"-Tieftöner mit 350 W AES – der Celestion TN1230 aus der TN-Serie ersetzt den Ferritring durch einen kompakten Doppelmagnet-Antrieb aus Neodym mit hoher Flussdichte. Die Wärme führt ein belüfteter Kühlkörper aus Aluminiumguss ab, der die 3"-Schwingspule aus rundem Kupferdraht auf Polyimidträger auch im Dauerbetrieb im Griff behält. 700 W Programmleistung und 97 dB Empfindlichkeit sind die Eckdaten.
Der Übertragungsbereich von 50 bis 4500 Hz macht ihn zum Mitteltieftöner für Zweiwege-Boxen. Die TSP: Fs 46,6 Hz, Qts 0,35, Qms 4,76, Vas 64,33 l, BL 18,55 Tm, Mms 72,4 g, Xmax 3,75 mm, Re 6,09 Ω, Le 0,99 mH. Der EBP von 126 zeigt: Bassreflex. Die relativ hohe Mms bei gleichzeitig starkem Antrieb sorgt für eine tiefe Resonanz, was der unteren Grenze zugutekommt. Stahlblechkorb, Kevlar-verstärkte Papiermembran, gewebeversiegelte Sicke, Einbautiefe 132 mm.
Einsatz und Gehäuse
Richtwert Bassreflex: etwa 47 l mit Abstimmung bei 50 Hz und f3 um 53 Hz. Das ist ein Volumen, das in eine tragbare Box passt und trotzdem bis an die untere Grenze reicht. Geschlossen: 21 l, fc 94 Hz – für aktive Tops über Subwoofer. Details liefert die Gehäuseberechnung bei 42.audio.
Das Gewicht macht den TN1230 zu einer naheliegenden Wahl für Boxen, die getragen, geflogen oder auf Stativen betrieben werden. Trennung zum Kompressionstreiber deutlich unter 4500 Hz; bei 3,75 mm Xmax gilt: Hochpass unter fb, und bei viel Bassanteil lieber ein Subwoofer darunter.
Worauf du achten solltest
- Neodym-Doppelmagnet, 2,1 kg: spart gegenüber Ferrit spürbar Gewicht je Box.
- Belüfteter Aluminiumguss-Kühlkörper hält die 3"-Spule im Dauerbetrieb kühl.
- 8 Ω, Re 6,09 Ω; Verstärker um 700 W an 8 Ω passen zur Programmleistung.
- Xmax 3,75 mm: kein Tiefbass-Chassis, Hochpass einplanen.
- Ausschnitt 283 mm, Einbautiefe 132 mm – Standardmaße für 12"-Boxen.
Häufige Fragen
Warum Neodym statt Ferrit, wenn der TF1230S ähnliche Eckdaten hat?
Weil das Gewicht bei Neodym deutlich sinkt, ohne dass Belastbarkeit oder Empfindlichkeit leiden. Bei tragbaren oder geflogenen Boxen zahlt sich das aus; im Festeinbau ist Ferrit die einfachere Wahl.
Welches Gehäuse für den TN1230?
Bassreflex mit rund 47 l und Abstimmung bei 50 Hz, f3 um 53 Hz. Kleiner geht auf Kosten des Tiefgangs; geschlossen mit 21 l nur in Kombination mit Subwoofer.
Welcher Verstärker für den TN1230?
350 W AES, 700 W Programm an 8 Ω. Ein Verstärker um 700 W an 8 Ω ist passend; im aktiven Top mit DSP setzt du Hochpass und Limiter, dann darf er auch etwas mehr liefern.
Celestion TN1230: Hersteller, Schreibweisen und Einordnung
Celestion ist der britische Lautsprecherhersteller Celestion International Ltd. aus Ipswich, England; die PA-Chassis laufen auch unter Celestion Pro Audio. Der TN1230 ist ein 12-Zoll-Tieftöner mit Neodymmagnet aus der Serie TN und bei 42.audio, Celestion-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den CELESTION TN1230 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Celestion.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | CELESTION |
| Kategorie | Low Frequency |
| Serie | TN |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 4500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 132 |
| Gewicht (kg) | 2.1 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.09 |
| Le (mH) | 0.99 |
| Fs (Hz) | 46.6 |
| Qms | 4.76 |
| Qes | 0.37 |
| Qts | 0.35 |
| Vas (l) | 64.33 |
| Xmax (mm) | 3.75 |
| BL (Tm) | 18.55 |
| Mms (kg) | 0.0724 |
| Sd (m²) | 0.0531 |
