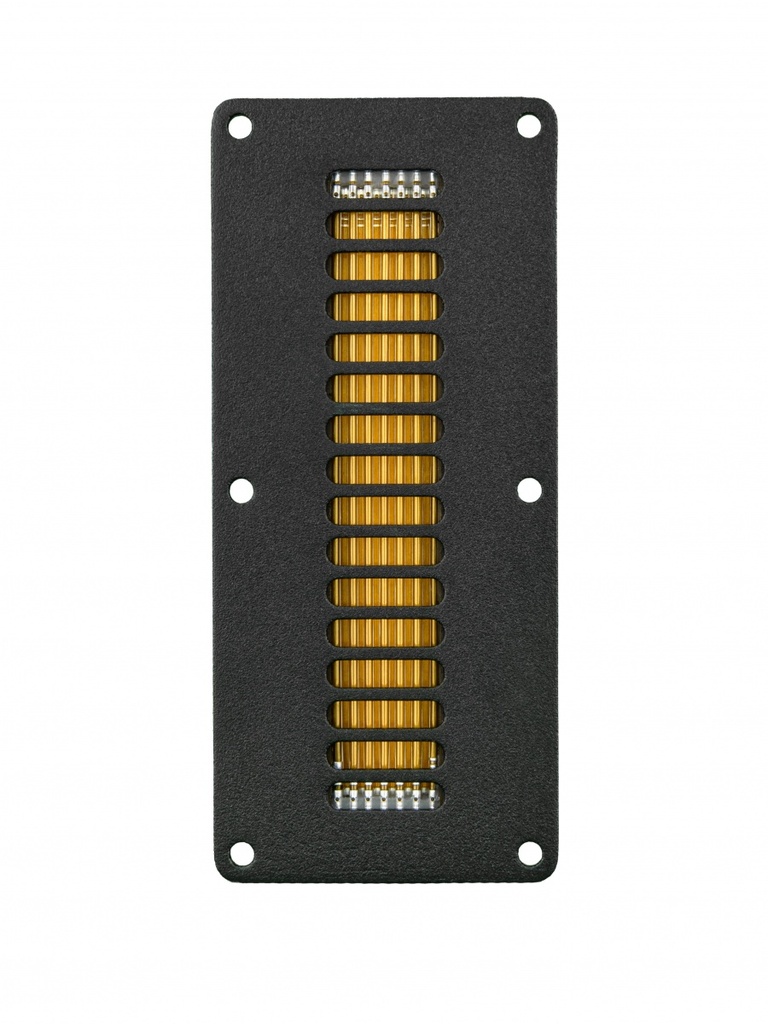

MUNDORF AMTU110W1.1

Mundorf AMTU110W1.1: AMT-Hochtöner der U-Serie mit 6 Ω, 93 dB und Einsatz ab 1.800 Hz

Der Mundorf AMTU110W1.1 gehört zur AMT-U-Serie, mit der Mundorf Air-Motion-Transformer für den Selbstbau und für kleine Hersteller anbietet. Die Eckdaten: 6 Ω Impedanz, 93 dB Empfindlichkeit bei 2,83 V in 1 m, Einsatzbereich ab 1.800 Hz mit einem Hochpass von 12 dB/Okt. bis 27 kHz, Neodym-Magnet. Die Abmessungen von 55 x 125 x 45 mm machen ihn zu einem schlanken Hochtöner, der auch in schmale Schallwände passt.

Als AMT arbeitet er mit einer gefalteten Folie, deren Leiterbahnen im Magnetfeld liegen. Die Falten ziehen sich zusammen und öffnen sich, die Luft wird beschleunigt herausgepresst. Das Neodym-Magnetsystem hält das Gewicht niedrig und den Antrieb kompakt; Ferrit bräuchte für dieselbe Feldstärke deutlich mehr Volumen. Diese Ausführung kommt ohne Frontplatte, sie ist für den Einbau hinter einer eigenen Blende oder in eine Ausfräsung der Schallwand gedacht. Wer eine fertige Frontplatte bevorzugt, greift zur Variante AMTU110W1.1-R.

Einsatz und Gehäuse

Der AMTU110W1.1 ist ein Hochtöner für 2-Wege-Lautsprecher mit Tiefmitteltönern, die bis 1.800 Hz und darüber sauber spielen, sowie für 3-Wege-Systeme über einem Mitteltöner. Die Herstellerangabe ab 1.800 Hz mit 12 dB/Okt. ist eine Mindestforderung an die Weiche: Bei dieser Frequenz darf die Flanke nicht flacher sein. Ein steilerer Hochpass mit 24 dB/Okt. entlastet die Folie zusätzlich und lässt die Trennung näher an die Grenze rücken, ohne die Verzerrungen ansteigen zu lassen.

Bei 6 Ω liefern 2,83 V etwas mehr als 1 W, die Empfindlichkeit von 93 dB entspricht also fast dem klassischen 1-W-Wert. Rechne die passive Weiche konsequent mit 6 Ω, sonst verschieben sich Trennfrequenz und Güte. Montiere den AMT hochkant, denn die 125 mm hohe Membran bündelt vertikal und strahlt horizontal breit ab. Bei 42.audio findest du das Datenblatt als PDF, die Chassis-Datenbank mit den anderen Modellen der U-Serie und die Gehäuseberechnung für den passenden Tiefmitteltöner.

Worauf du achten solltest

• 6 Ω Impedanz: Weiche mit 6 Ω berechnen, Verstärker sollte 4 Ω stabil sein.
• 93 dB bei 2,83 V/1 m: passt zu üblichen Hifi-Tiefmitteltönern.
• Einsatz ab 1.800 Hz mit mindestens 12 dB/Okt., steiler ist besser.
• 55 x 125 x 45 mm, ohne Frontplatte: eigene Blende oder Ausfräsung vorsehen.
• Neodym-Magnet: kompakt und leicht.

Häufige Fragen

Mundorf AMTU110W1.1: Hersteller, Schreibweisen und Einordnung

Mundorf ist die Mundorf EB GmbH aus Köln, bekannt für Frequenzweichenbauteile und die Air-Motion-Transformer-Hochtöner der AMTU-Serie. Der AMTU110W1.1 ist ein Air-Motion-Transformer-Hochtöner (AMT) aus der Serie AMT U und bei 42.audio, Mundorf-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den MUNDORF AMTU110W1.1 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Mundorf.
