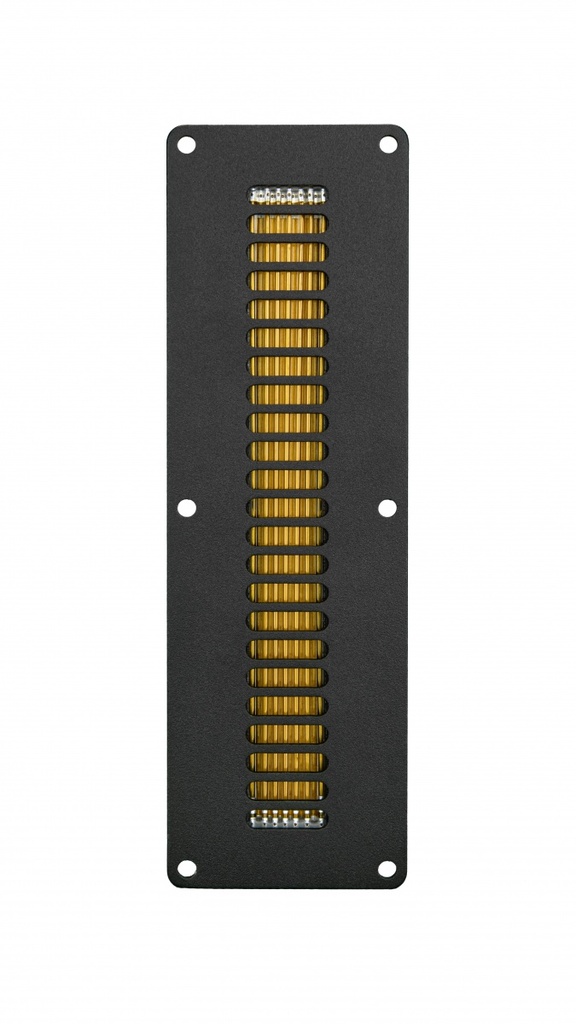

MUNDORF AMTU160W1.1 — AMT-Hochtöner
93 dB Empfindlichkeit (2,83 V/1 m) · 4 Ω
Technische Daten
- Impedanz: 4 Ω
- Empfindlichkeit: 93 dB (2,83 V/1 m)
- Einsatzbereich: ab 1500 Hz (12 dB/Okt.) bis 28 kHz
- Abmessungen: L55xH175xZ45 mm
- Magnet: Neodym
Datenblatt (PDF) · Herstellerseite
Serie: AMT U · Artikel-Nr: 42A-CHS-AT-MUN-0009
Mundorf AMTU160W1.1: großer AMT der U-Serie mit 4 Ω, 93 dB und Trennung ab 1.500 Hz
Mehr Membranhöhe, tiefere Trennung: Der Mundorf AMTU160W1.1 ist das größere Modell der AMT-U-Serie. Seine Folie steckt in einem Gehäuse von 55 x 175 x 45 mm, und die größere Fläche erlaubt einen Einsatz ab 1.500 Hz mit einem Hochpass von 12 dB/Okt.; nach oben reicht der Bereich bis 28 kHz. Die Empfindlichkeit liegt bei 93 dB für 2,83 V in 1 m, die Impedanz bei 4 Ω, der Antrieb nutzt Neodym.
Die Physik dahinter ist einfach: Ein Air-Motion-Transformer mit mehr Falten verteilt die Luftlast auf mehr Fläche, jede Falte muss weniger Weg machen, und die Belastung der Folie bei tiefen Frequenzen sinkt. Deshalb darf der große AMT früher übernehmen als das kürzere Modell der Serie. Der Preis dafür ist eine stärkere vertikale Bündelung, denn die 175 mm hohe Membran wirkt in der Vertikalen wie eine kurze Linienquelle. Horizontal bleibt die Abstrahlung breit. Die Ausführung ohne Frontplatte ist für eine eigene Blende oder eine bündige Ausfräsung gedacht.
Einsatz und Gehäuse
Der AMTU160W1.1 passt in 2-Wege-Lautsprecher mit größeren Tiefmitteltönern, die bei 1.500 Hz übergeben sollen, weil sie darüber zu bündeln beginnen, sowie in 3-Wege-Systeme mit Mitteltonkonus. Die Trennung bei 1.500 Hz setzt mindestens 12 dB/Okt. voraus; mit 24 dB/Okt. bleibt Reserve für hohe Pegel. Die vertikale Bündelung verlangt eine Montage auf Ohrhöhe, sonst verliert der Hochton auf der Hörachse.
Die Impedanz von 4 Ω hat zwei Konsequenzen. Erstens: 2,83 V an 4 Ω entsprechen 2 W, die Empfindlichkeit pro Watt liegt also niedriger als die Spannungsempfindlichkeit von 93 dB vermuten lässt. Zweitens: In der passiven Weiche fallen die Kondensatoren größer und die Spulen kleiner aus als bei höherohmigen Hochtönern, und der Verstärker muss die 4 Ω dauerhaft treiben können. Mundorf stellt das Datenblatt als PDF bereit, bei 42.audio findest du außerdem die Chassis-Datenbank mit den anderen Modellen der U-Serie und die Gehäuseberechnung für den Tieftöner.
Worauf du achten solltest
- 4 Ω Impedanz: Verstärker muss 4 Ω dauerhaft treiben, Weiche mit 4 Ω rechnen.
- 93 dB bei 2,83 V/1 m, das entspricht an 4 Ω rund 2 W Eingangsleistung.
- Trennung ab 1.500 Hz mit mindestens 12 dB/Okt.
- 55 x 175 x 45 mm, hohe Membran: auf Ohrhöhe montieren, hochkant.
- Ohne Frontplatte, Neodym-Magnet.
Häufige Fragen
Warum 4 Ω, und was bedeutet das für den Verstärker?
Die niedrige Impedanz gehört zur Konstruktion der Folie und ihrer Leiterbahnen. Der Verstärker muss 4 Ω sauber treiben; im Hifi-Bereich ist das Standard, bei kleinen Class-D-Modulen lohnt ein Blick ins Datenblatt. In Weichen mit Serienwiderstand steigt die Gesamtimpedanz ohnehin.
Unterschied zum kleineren AMT der U-Serie?
Der AMTU160W1.1 hat die höhere Membran, darf tiefer getrennt werden und bündelt vertikal stärker. Das kleinere Modell setzt höher ein, strahlt vertikal breiter ab und hat 6 Ω. Für größere Tiefmitteltöner und tiefe Trennung ist der AMTU160W1.1 die bessere Wahl.
Gibt es den AMTU160W1.1 auch mit Frontplatte?
Ja, als AMTU160W1.1-R. Der Treiber ist derselbe, die R-Version bringt eine Frontplatte für den direkten Einbau mit und ist entsprechend etwas größer.
Mundorf AMTU160W1.1: Hersteller, Schreibweisen und Einordnung
Mundorf ist die Mundorf EB GmbH aus Köln, bekannt für Frequenzweichenbauteile und die Air-Motion-Transformer-Hochtöner der AMTU-Serie. Der AMTU160W1.1 ist ein Air-Motion-Transformer-Hochtöner (AMT) aus der Serie AMT U und bei 42.audio, Mundorf-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den MUNDORF AMTU160W1.1 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Mundorf.
Spezifikationen
| Hersteller | MUNDORF |
| Kategorie | AMT Tweeter |
| Serie | AMT U |
| Magnet | Neodymium |
| Impedanz (Ω) | 4 |
| Empfindlichkeit (dB) | 93 |
| Frequenz von (Hz) | 1500 |
| Frequenz bis (Hz) | 28000 |
