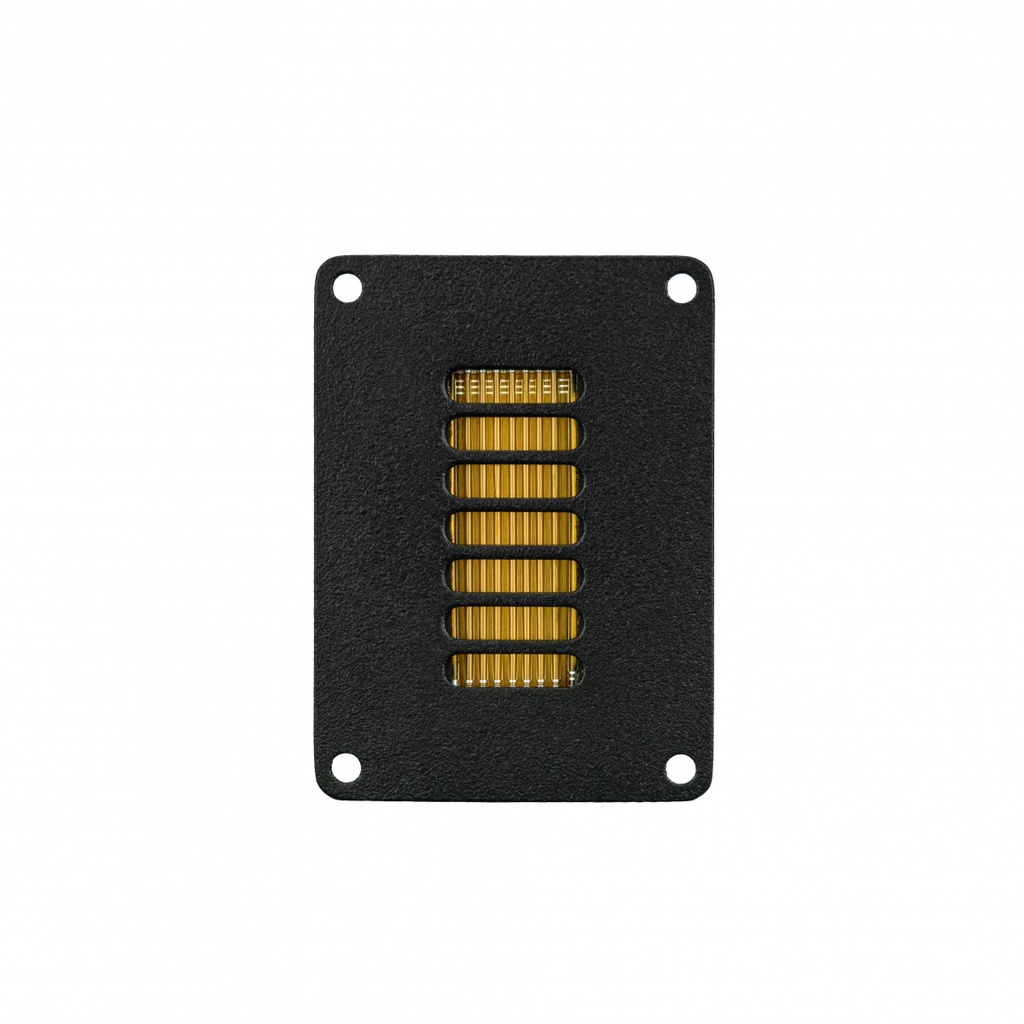

MUNDORF AMTU60W1.1 — AMT-Hochtöner
93 dB Empfindlichkeit (2,83 V/1 m) · 4 Ω
Technische Daten
- Impedanz: 4 Ω
- Empfindlichkeit: 93 dB (2,83 V/1 m)
- Einsatzbereich: ab 2200 Hz (12 dB/Okt.) bis 34 kHz
- Abmessungen: L55xH75xZ45 mm
- Magnet: Neodym
Datenblatt (PDF) · Herstellerseite
Serie: AMT U · Artikel-Nr: 42A-CHS-AT-MUN-0003
Mundorf AMTU60W1.1: AMT-Hochtöner ohne Frontplatte, 93 dB, Einsatz ab 2.200 Hz
Wer einen Air Motion Transformer in eine eigene Schallwand, hinter eine Fräsung oder in einen selbst entworfenen Waveguide integrieren will, braucht das nackte Element ohne vormontierte Platte. Genau das ist der Mundorf AMTU60W1.1: ein AMT-Hochtöner der AMT-U-Serie mit einem Gehäuse von 55 mm Breite, 75 mm Höhe und 45 mm Tiefe. Die Befestigung übernimmst du selbst, dafür bist du bei Frontgestaltung und Bündigkeit völlig frei.
Technisch bringt der AMTU60W1.1 einen Neodym-Antrieb, 4 Ω Impedanz und eine Empfindlichkeit von 93 dB bei 2,83 V in 1 m mit. Der Übertragungsbereich reicht von 2.200 Hz bis 34.000 Hz. Gegenüber kleineren AMT-Elementen bedeutet die längere Folie mehr Membranfläche und damit mehr Pegelreserve und eine tiefere mögliche Trennung. Der Preis dafür ist eine engere vertikale Abstrahlung, was bei fester Hörposition im Wohnraum eher hilft als stört, weil weniger Energie an Decke und Boden geht.
Einsatz und Gehäuse
Als Trennfrequenz gilt 2.200 Hz mit 12 dB/Oktave als unterste Grenze. In einer typischen 2-Wege-Box mit einem Tiefmitteltöner mittlerer Größe würde ich die Trennung spürbar darüber legen oder mit 18 bis 24 dB/Oktave arbeiten, dann bleibt der Klirr des AMT im Übergangsbereich niedrig und der Tiefmitteltöner muss nicht bis in den kritischen Bereich hinauf sauber sein. In 3-Wege-Systemen mit eigenem Mitteltöner ist der AMTU60W1.1 ein unkomplizierter Partner, weil der Mitteltöner die Übernahme entspannt bedienen kann.
Beim Einbau ohne Frontplatte lohnt es sich, die Folie bündig mit der Schallwand zu setzen und die Kanten um den Ausschnitt zu fasen oder zu runden, sonst holst du dir Kantenreflexionen in den Frequenzgang. Die 4 Ω musst du in der Weiche einrechnen: Ein für eine höhere Impedanz berechnetes Filter sitzt bei diesem Hochtöner an der falschen Frequenz.
Worauf du achten solltest
- Ohne Frontplatte: eigene Halterung oder Fräsung nötig, dafür freie Frontgestaltung.
- Abmessungen 55 x 75 x 45 mm: kompakt genug für schmale Schallwände.
- 93 dB an 4 Ω: Pegelanpassung an den Tiefmitteltöner meist per Spannungsteiler nötig.
- Untergrenze 2.200 Hz bei 12 dB/Oktave: höher trennen oder steiler filtern.
Häufige Fragen
Wie befestige ich den AMTU60W1.1 ohne Frontplatte?
Das Element hat keine vormontierte Platte, also brauchst du eine eigene Lösung: eine Fräsung in der Schallwand, in der das Gehäuse bündig sitzt, oder eine selbst gefertigte Adapterplatte. Die Maße von 55 x 75 x 45 mm sind der Ausgangspunkt für den Ausschnitt, die genauen Zeichnungen stehen im PDF-Datenblatt, das 42.audio zum Produkt bereitstellt.
Welchen Verstärker brauche ich für den AMTU60W1.1?
Wegen der 4 Ω und der hohen Empfindlichkeit von 93 dB reicht fast jeder Verstärker aus, der an 4 Ω stabil ist. Entscheidend ist eher die Weiche: Sie muss den Hochtöner unterhalb 2.200 Hz zuverlässig entlasten und den Pegel an den Tiefmitteltöner angleichen.
Lohnt sich der Schritt zum größeren Modell der Serie?
Wenn du tiefer trennen willst oder mehr Pegel brauchst, ja. Der AMTU60W1.1 ist dagegen die bessere Wahl, wenn die Schallwand schmal ist, die Trennung ohnehin oberhalb von 2.200 Hz liegt und du eine etwas breitere vertikale Abstrahlung bevorzugst.
Mundorf AMTU60W1.1: Hersteller, Schreibweisen und Einordnung
Mundorf ist die Mundorf EB GmbH aus Köln, bekannt für Frequenzweichenbauteile und die Air-Motion-Transformer-Hochtöner der AMTU-Serie. Der AMTU60W1.1 ist ein Air-Motion-Transformer-Hochtöner (AMT) aus der Serie AMT U und bei 42.audio, Mundorf-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den MUNDORF AMTU60W1.1 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank. Weitere Chassis des Herstellers findest du im Atlas Mundorf.
Spezifikationen
| Hersteller | MUNDORF |
| Kategorie | AMT Tweeter |
| Serie | AMT U |
| Magnet | Neodymium |
| Impedanz (Ω) | 4 |
| Empfindlichkeit (dB) | 93 |
| Frequenz von (Hz) | 2200 |
| Frequenz bis (Hz) | 34000 |
