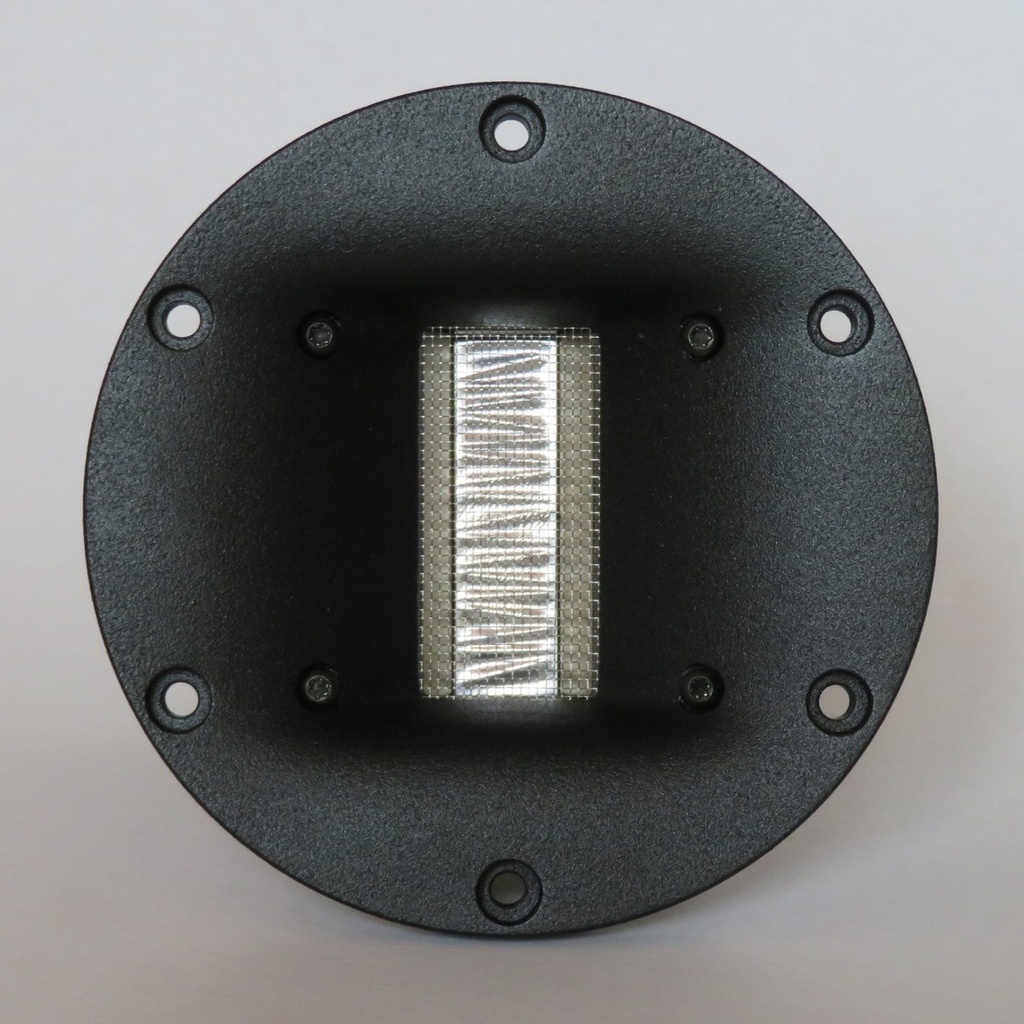

VIAWAVE GRT-145W-8
VIAWAVE GRT-145W-8 — Bändchenhochtöner mit Waveguide · Bändchen / Ribbon / Magnetostat
95 dB - 8 Ω - 1.800 – 30.000 Hz - 17 W RMS
Art.-Nr.: 42A-CHS-BT-VIA-0004
Dokumente
VIAWAVE GRT-145W-8 — Bändchenhochtöner mit Waveguide
Waveguide-Version: mehr Wirkungsgrad im unteren Übertragungsbereich und kontrolliertes Abstrahlverhalten.
95 dB Kennschalldruck · 8 Ω · Übertragungsbereich 1.800 – 30.000 Hz
Was die SRT-Technik macht
Bei einem klassischen Bändchen steht der Luftspalt zwischen Bändchenfolie und Magnetpolen offen. Viawave dichtet ihn mit einer U-förmigen, hitzebeständigen Polymerfolie ab — das ist die patentierte SRT-Technik (Sealed Ribbon Tweeter). Zwei Dinge passieren dadurch: Der Klirr am unteren Ende des Übertragungsbereichs sinkt deutlich, und der Kennschalldruck steigt um 2 bis 3 dB. Für ein Bändchen mit nur 7 cm² Membranfläche sind 95 dB ein ungewöhnlicher Wert.
Technische Daten
| Nennimpedanz | 8 Ω |
|---|---|
| Empfohlener Übertragungsbereich | 1.800 – 30.000 Hz |
| Kennschalldruck (2,83 V / 1 m, 2 – 10 kHz) | 95 dB |
| Belastbarkeit RMS | 17 W |
| Belastbarkeit Peak | 40 W |
| Programmleistung (Hochpass 3.000 Hz, 12 dB/Okt.) | 150 W |
| Resonanz der rückwärtigen Kammer | 900 Hz |
| Bändchenmaße | 14 × 50 × 0,009 mm |
| Bändchenfläche | 7 cm² |
| Bändchenmasse | 0,018 g |
| Gleichstromwiderstand Re | 0,06 Ω |
| Induktivität (tieffrequent) | 7 mH |
| Induktivität (hochfrequent) | 0,034 mH |
| Flussdichte im Magnetspalt | 0,65 T |
| Nettogewicht | 1,43 kg |
Material
| Bändchen | Aluminium |
|---|---|
| Waveguide | Aluminium |
| Magnete | NdFeB |
| Magnetkreis | Stahl, kohlenstoffarm |
| Rückkammer | Naturwolle |
Einsatz
Der Hersteller gibt einen Hochpass ab 3.000 Hz mit 12 dB/Oktave an. Tiefer trennen geht mit der Waveguide-Version leichter, weil der Wirkungsgrad im unteren Bereich höher liegt. Die Belastbarkeitsangabe von 150 W gilt ausdrücklich nur mit dieser Weiche — ohne Hochpass ist ein Bändchen sofort zerstört.
Datenblatt mit Frequenzgang-, Impedanz- und Klirrmessungen des Herstellers steht oben zum Download. Art.-Nr.: 42A-CHS-BT-VIA-0004
Spezifikationen
| Hersteller | VIAWAVE |
