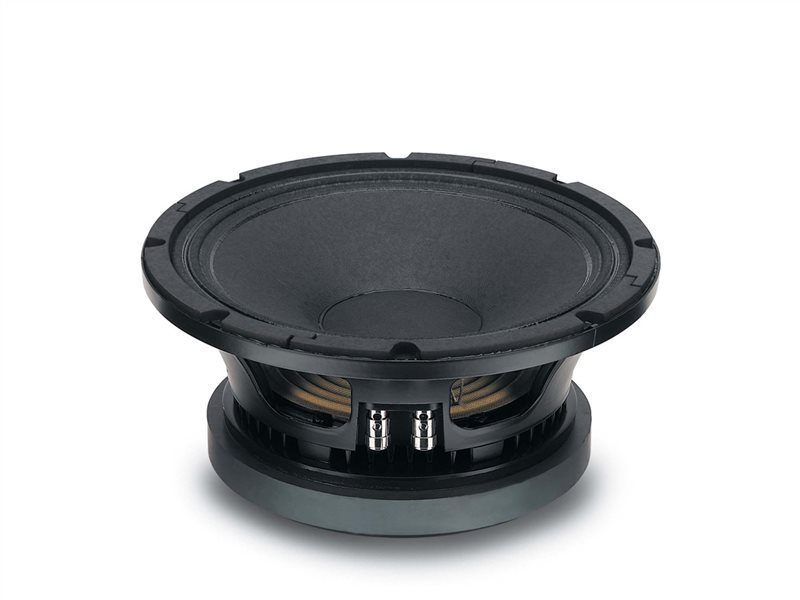

18SOUND 10M600
18SOUND (Eighteen Sound) 10M600 — 10" / 10 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0007
Dokumente
18SOUND 10M600 — 10" · Mitteltöner
400 W AES · 102 dB Empfindlichkeit · Frequenzbereich 80 Hz – 5200 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 102 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 7.35 kg
- Einbautiefe: 126 mm
- Frequenzbereich: 80 – 5200 Hz
Datenblatt (PDF) · Herstellerseite
Serie: M · Artikel-Nr: 42A-CHS-MT-18S-0007
18Sound 10M600: 10"-Ferrit-Mitteltöner mit 3"-Spule, 102 dB und 400 W AES
Ein 10"-Mitteltöner mit Ferritmagnet, 3"-Schwingspule und 400 W AES – der 18Sound 10M600 aus der M-Serie ist für den Mittelton in großen Dreiwegesystemen gebaut, wo ein 12"- oder 18"-Tieftöner bis in den Grundton spielt und darüber ein Chassis gebraucht wird, das den Bereich zwischen Grundton und Kompressionstreiber mit hohem Wirkungsgrad füllt. 102 dB Empfindlichkeit bei 8 Ω bringen ihn auf das Niveau von Hornsystemen, ohne dass er selbst ein Horn braucht.
Die Thiele-Small-Parameter zeigen den Charakter: Fs 70 Hz, Qts 0,23, Vas 25,6 l, BL 17,6 Tm bei nur 32 g bewegter Masse. Das ist ein stark bedämpfter, kräftiger Antrieb mit einem EBP von 280 – ein Wert, der eindeutig auf Bassreflex- oder Hornbetrieb und gegen Tiefbass im geschlossenen Gehäuse spricht. Xmax liegt bei 4 mm, genug für Grundton ab etwa 80 Hz mit passendem Hochpass, aber nicht für Bassarbeit. Der Nutzbereich reicht bis 5.200 Hz, sodass die Übergabe an einen 1"- oder 2"-Kompressionstreiber frei nach Horn gewählt werden kann.
Einsatz und Gehäuse
Als Richtwert für ein Bassreflexgehäuse ergeben sich rund 5,7 l mit Abstimmung auf 110 Hz, was eine untere Grenzfrequenz um 142 Hz liefert; geschlossen sind es etwa 3,0 l mit einer Eckfrequenz von 215 Hz. Beide Zahlen sind Näherungen aus den TS-Parametern – für die Feinabstimmung nutze die Gehäuseberechnung bei 42.audio. In der Praxis heißt das: Ein kleines, geschlossenes Mitteltonabteil ist die unkomplizierte Wahl, wenn der Übergang zum Bass bei rund 215 Hz oder darüber liegt; wer tiefer trennen und den Grundton ab 80 Hz nutzen will, greift zur kleinen Reflexkammer und trennt mit steilem Hochpass oberhalb der Abstimmfrequenz.
Nach oben ist der 10M600 bis 5.200 Hz spezifiziert. Wegen der Induktivität von 1,28 mH bleibt die Impedanz nicht flach, sondern steigt im oberen Mittelton an – bei Passivweichen ein Zobel-Glied einplanen oder aktiv trennen. Mit 3"-Spule und 400 W AES verträgt er die Dynamik professioneller Beschallung; 7,35 kg und 126 mm Einbautiefe wollen im Gehäuse eingeplant werden.
Worauf du achten solltest
- 8 Ω, 102 dB: sehr pegelstark, in Dreiwegesystemen meist Abschwächung gegenüber dem Bass nötig.
- Fs 70 Hz, Qts 0,23, EBP 280: Bassreflex oder geschlossenes Mitteltonabteil, kein Tiefbass.
- Xmax 4 mm: Hochpass zwingend, Grundton ab 80 Hz nur mit steiler Filterung.
- Le 1,28 mH: Impedanzanstieg im oberen Mittelton, bei Passivweiche kompensieren.
- 7,35 kg und 126 mm Einbautiefe: Ferritmagnet, entsprechend schwer.
Häufige Fragen
Wo trenne ich den 10M600 nach unten und oben?
Nach unten deutlich oberhalb von 80 Hz; in einem geschlossenen Abteil von rund 3 l liegt die Eckfrequenz bei 215 Hz, das ist ein sinnvoller Anhaltspunkt für den Hochpass. Nach oben ist bis 5.200 Hz Luft, die Trennung zum Hochtöner setzt du darunter, je nach Horn und Treiber.
Worin unterscheidet sich der 10M600 vom 10NDA610?
Der 10NDA610 hat Neodym, wiegt weniger, ist mit Fs 89 Hz und Vas 18 l als reiner Mitteltöner ohne Grundtonanspruch ausgelegt und 1 dB empfindlicher. Der 10M600 geht mit Fs 70 Hz und Xmax 4 mm tiefer und ist die Ferrit-Alternative, wenn Gewicht keine Rolle spielt.
Welcher Verstärker passt?
Ein Kanal mit 400 W an 8 Ω nutzt die Belastbarkeit voll aus; im Mittelton reicht in der Praxis oft weniger, weil die Energie in Musik dort geringer ist als im Bass. Wichtiger ist ein Limiter oder eine aktive Weiche, die den Hochpass sauber setzt.
18Sound 10M600: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 10M600 ist ein 10-Zoll-Mitteltöner mit Ferritmagnet aus der Serie M und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 10M600 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 70 Hz |
| Gesamtgüte Qts | 0,23 |
| Elektrische Güte Qes | 0,25 |
| Mechanische Güte Qms | 4,5 |
| Äquivalentvolumen Vas | 25,6 l |
| Bewegte Masse Mms | 32,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Antriebsfaktor BL | 17,6 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 1,28 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 10FW64fs 63 Hz · Qts 0,23 · Vas 27 l · in der Datenbank
- FaitalPRO 10PR410fs 60 Hz · Qts 0,23 · Vas 32 l · in der Datenbank
- 18 Sound 10NDA610fs 89 Hz · Qts 0,23 · Vas 18 l · im Shop
- FaitalPRO 10HP1020fs 60 Hz · Qts 0,24 · Vas 16,1 l · in der Datenbank
- B&C Speakers 10MD26fs 76 Hz · Qts 0,21 · Vas 20 l · in der Datenbank
- B&C Speakers 10NDL88fs 61 Hz · Qts 0,25 · Vas 18,4 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | M |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 102 |
| Frequenz von (Hz) | 80 |
| Frequenz bis (Hz) | 5200 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 126 |
| Gewicht (kg) | 7.35 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 1.28 |
| Fs (Hz) | 70 |
| Qms | 4.5 |
| Qes | 0.25 |
| Qts | 0.23 |
| Vas (l) | 25.6 |
| Xmax (mm) | 4 |
| BL (Tm) | 17.6 |
| Mms (kg) | 0.032 |
| Sd (m²) | 0.035 |
