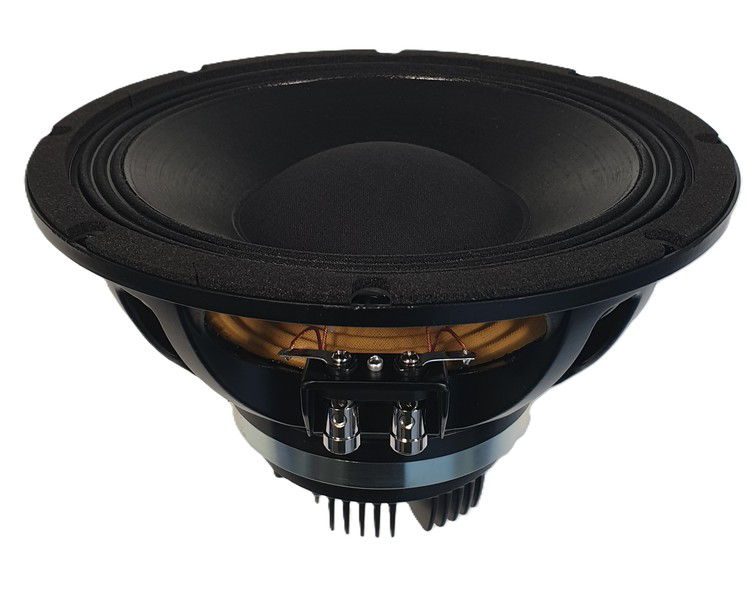

18SOUND 10NCX750
18SOUND (Eighteen Sound) 10NCX750 — 10" / 10 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0004
Dokumente
18SOUND 10NCX750 — 10" · Koaxial-Chassis
350 W AES · 97.5 dB Empfindlichkeit · Frequenzbereich 60 Hz – 1500 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 97.5 dB
- Impedanz: 8 Ω
- Magnet: Neodymium
- Gewicht: 4.25 kg
- Einbautiefe: 148 mm
- Frequenzbereich: 60 – 1500 Hz
- Membranmaterial: Titanium
- Abstrahlwinkel: 80 °
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0004
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 64 Hz |
| Gesamtgüte Qts | 0,25 |
| Elektrische Güte Qes | 0,26 |
| Mechanische Güte Qms | 7,9 |
| Äquivalentvolumen Vas | 23,0 l |
| Bewegte Masse Mms | 46,0 g |
| Membranfläche Sd | 346 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Antriebsfaktor BL | 20 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,54 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Coaxial |
| Serie | NCX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 97.5 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 1500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 148 |
| Gewicht (kg) | 4.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.54 |
| Fs (Hz) | 64 |
| Qms | 7.9 |
| Qes | 0.26 |
| Qts | 0.25 |
| Vas (l) | 23 |
| Xmax (mm) | 5.5 |
| BL (Tm) | 20 |
| Mms (kg) | 0.046 |
| Sd (m²) | 0.0346 |
