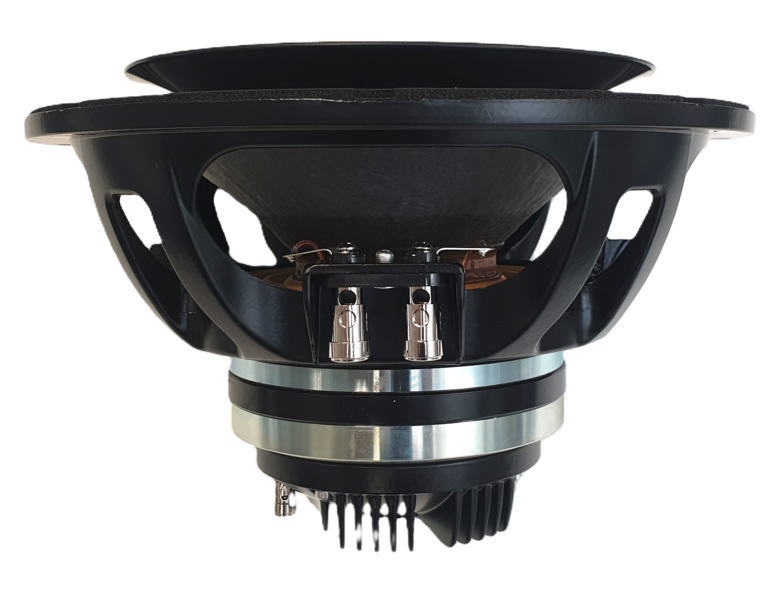

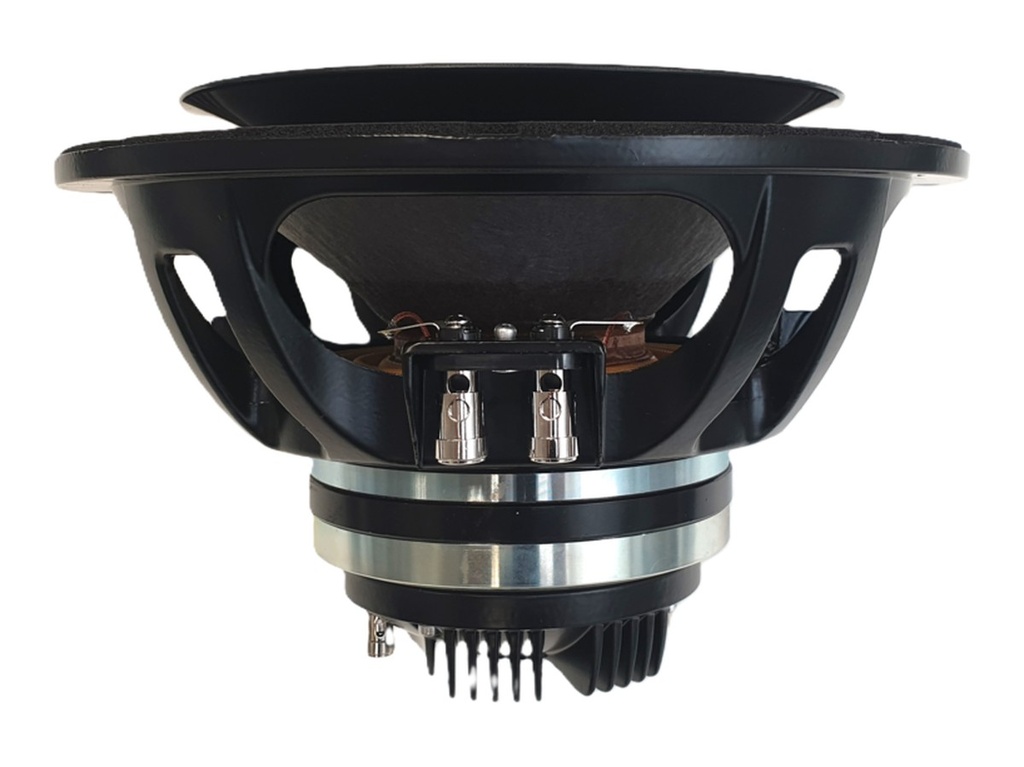

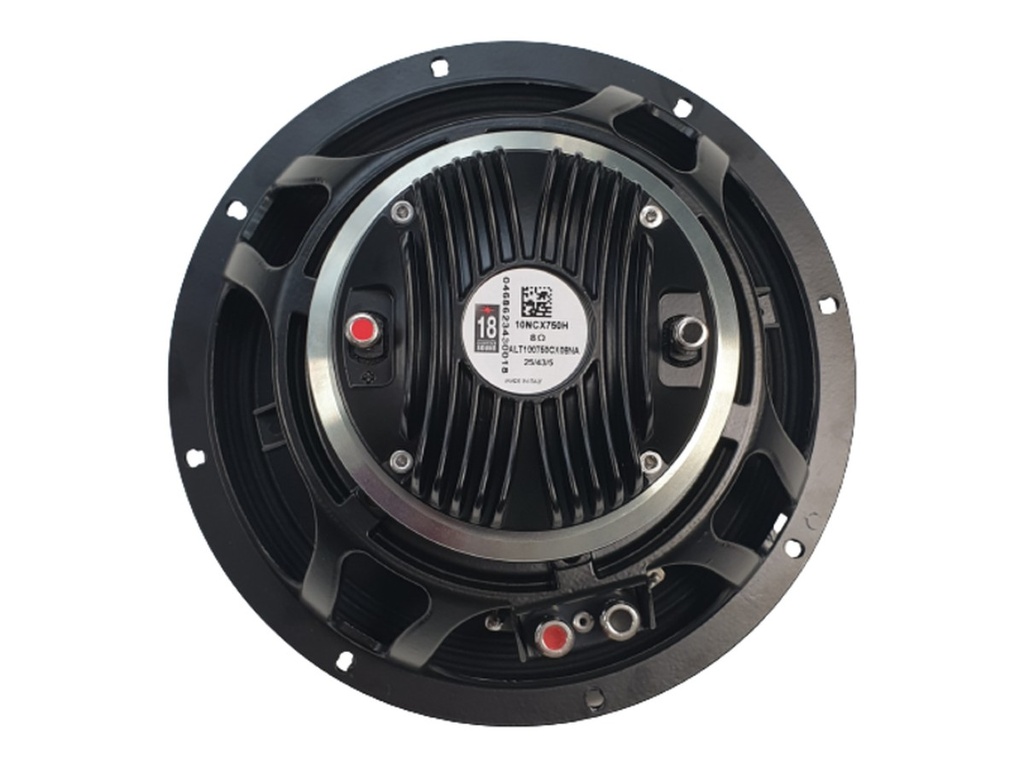

18SOUND 10NCX750H
18SOUND (Eighteen Sound) 10NCX750H — 10" / 10 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0005
Dokumente
18SOUND 10NCX750H — 10" · Koaxial-Chassis
350 W AES · 95 dB Empfindlichkeit · Frequenzbereich 60 Hz – 1500 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.25 kg
- Einbautiefe: 148 mm
- Frequenzbereich: 60 – 1500 Hz
- Membranmaterial: Titanium
- Abstrahlwinkel: 50x70 °
- Empf. Trennung: 1.2 kHz
Datenblatt (PDF) · Herstellerseite
Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0005
18Sound 10NCX750H: 10"-Koax mit asymmetrischem 50°x70°-Horn und 350 W AES
Wer ein 10"-Koaxial-Chassis für eine Box sucht, die horizontal und vertikal unterschiedlich weit abstrahlen soll, landet beim 18Sound 10NCX750H. Das H steht für das asymmetrische Horn mit 50°x70° Abstrahlung, das den Hochtontreiber im Zentrum des Tieftöners lädt. Ansonsten ist die Basis dieselbe wie beim Schwestermodell: 10"-Tieftöner mit 3"-Schwingspule, Kompressionstreiber mit 2,4"-Schwingspule und Titanmembran, Neodym-Antrieb, 4,25 kg Gewicht, 148 mm Einbautiefe, 8 Ω, 350 W AES.
Die Empfindlichkeit liegt bei 95 dB. Der Tieftonteil ist ein klassischer Profi-Antrieb: Fs 65 Hz, Qms 8,4, Qes 0,26, Qts 0,25, Vas 21,7 l, BL 19,8 Tm bei Mms 47 g und 5,5 mm Xmax. Niedriges Qts mit hohem BL bedeutet, dass das Chassis elektrisch stark bedämpft ist und in einem Bassreflexgehäuse oder Horn arbeiten will – in einer geschlossenen Box würde die Tieftonwiedergabe früh abfallen. Die Membranfläche Sd von 346 cm² und der Hub reichen für ein Top mit ordentlichem Kick, nicht für tiefen Bass.
Einsatz und Gehäuse
Das asymmetrische Horn macht das 10NCX750H zum Kandidaten für Boxen, die gedreht oder gekippt eingesetzt werden: Ein Monitorwedge deckt mit der breiten Achse die Bühne ab und begrenzt mit der schmalen den Anteil, der zum Mikrofon zurückläuft; ein Top im Hochformat nutzt die breite Achse horizontal. Da die Hochtonabstrahlung ausschließlich über das Horn bestimmt wird, kannst du das Chassis um eine Vierteldrehung im Gehäuse montieren und so beide Ausrichtungen mit demselben Chassis lösen.
Gehäuse: Bassreflex mit rund 6,1 l netto, Abstimmung 95 Hz, f3 um 118 Hz als Richtwert aus den Thiele-Small-Parametern; der EBP von 250 lässt hier keinen Zweifel. Geschlossen wären etwa 3,1 l bei fc 184 Hz nur als Mittel-Hochton-Abteil über einem Subwoofer sinnvoll. Die genaue Auslegung übernimmt die Gehäuseberechnung bei 42.audio. Die Trennung zum Hochtonteil setzt 18Sound bei 1,2 kHz an, wo Bündelung der 10"-Membran und Hornlast des Treibers zusammenpassen; mit DSP inklusive Laufzeitausgleich holst du aus der Koax-Anordnung das Meiste heraus.
Worauf du achten solltest
- Asymmetrisches Horn 50°x70° – Ausrichtung im Gehäuse nach Einsatz wählen
- 350 W AES an 8 Ω, 95 dB Empfindlichkeit
- Fs 65 Hz, Qts 0,25, Vas 21,7 l: Bassreflex-Chassis, nicht für geschlossene Boxen
- Neodym, 4,25 kg, 148 mm Einbautiefe
- Empfohlene Trennung 1,2 kHz, Xmax 5,5 mm
Häufige Fragen
Wann nehme ich das 10NCX750H statt des 10NCX750?
Wenn du horizontal und vertikal unterschiedliche Abstrahlung brauchst, etwa im Monitor oder in einer Box mit definierter Publikumsfläche. Das 10NCX750 strahlt konisch rundum ab und ist bei fs 64 Hz und Vas 23 l im Tieftonteil nahezu identisch; die Entscheidung fällt also über das Horn.
Welches Bassreflexgehäuse ist sinnvoll?
Als Richtwert rund 6,1 l netto mit Abstimmung bei 95 Hz, das ergibt einen f3 um 118 Hz. Das ist bewusst klein und auf Pegel ausgelegt; für Tiefbass gehört ein Subwoofer darunter. Mit der Gehäuseberechnung bei 42.audio kannst du andere Abstimmungen durchspielen.
Gibt es vergleichbare Koax-Chassis anderer Hersteller?
In der Chassis-Datenbank bei 42.audio findest du etwa den FaitalPRO 10HX240 mit fs 65 Hz, Qts 0,28 und Vas 31,8 l sowie die B&C 10CXN76 und 10CXN64 mit Qts 0,3 beziehungsweise 0,31. Alle sind ähnlich auf Bassreflex ausgelegt, unterscheiden sich aber im Horn und im Hochtontreiber.
18Sound 10NCX750H: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 10NCX750H ist ein 10-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 10NCX750H mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 65 Hz |
| Gesamtgüte Qts | 0,25 |
| Elektrische Güte Qes | 0,26 |
| Mechanische Güte Qms | 8,4 |
| Äquivalentvolumen Vas | 21,7 l |
| Bewegte Masse Mms | 47,0 g |
| Membranfläche Sd | 346 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Antriebsfaktor BL | 19,8 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,54 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Coaxial |
| Serie | NCX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 1500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 148 |
| Gewicht (kg) | 4.25 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.54 |
| Fs (Hz) | 65 |
| Qms | 8.4 |
| Qes | 0.26 |
| Qts | 0.25 |
| Vas (l) | 21.7 |
| Xmax (mm) | 5.5 |
| BL (Tm) | 19.8 |
| Mms (kg) | 0.047 |
| Sd (m²) | 0.0346 |
