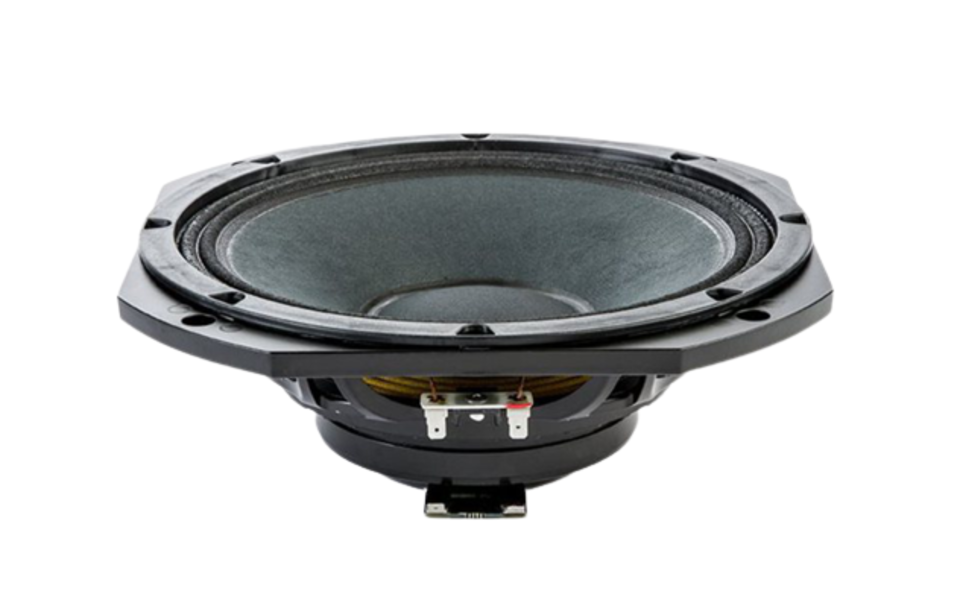

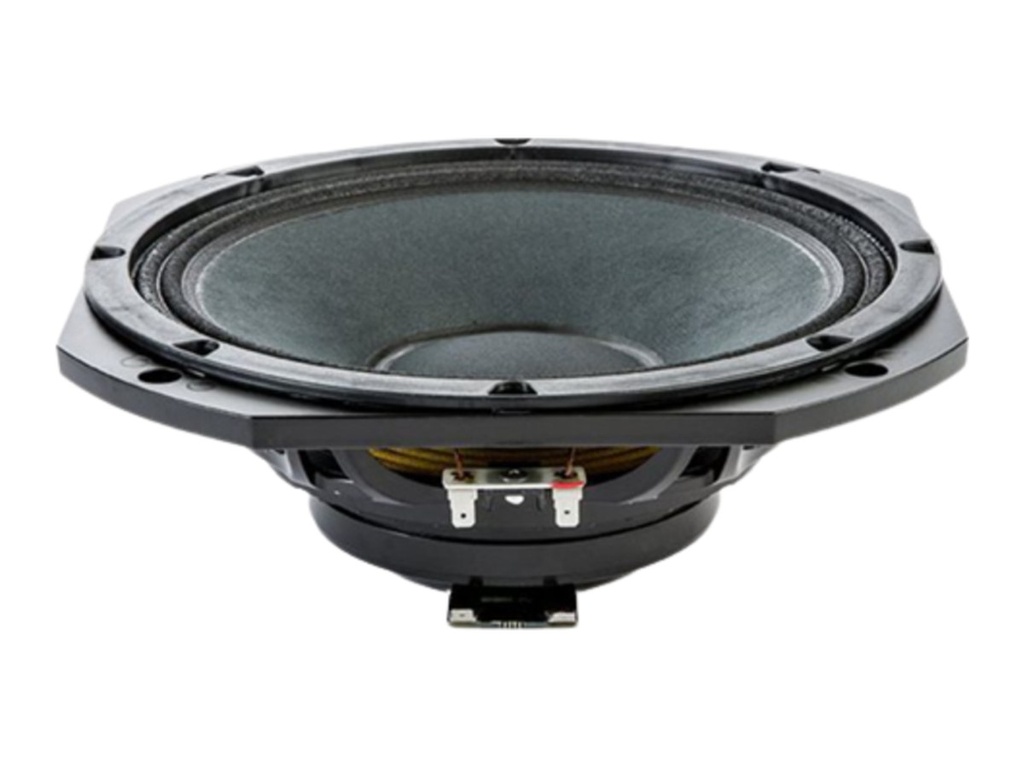

18SOUND 10NDA610
18SOUND (Eighteen Sound) 10NDA610 — 10" / 10 Zoll · Mitteltöner ohne Bass (Mid) · Midrange · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0019
Dokumente
18SOUND 10NDA610 — 10" · Mitteltöner
400 W AES · 103 dB Empfindlichkeit · Frequenzbereich 100 Hz – 6100 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 103 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 3.5 kg

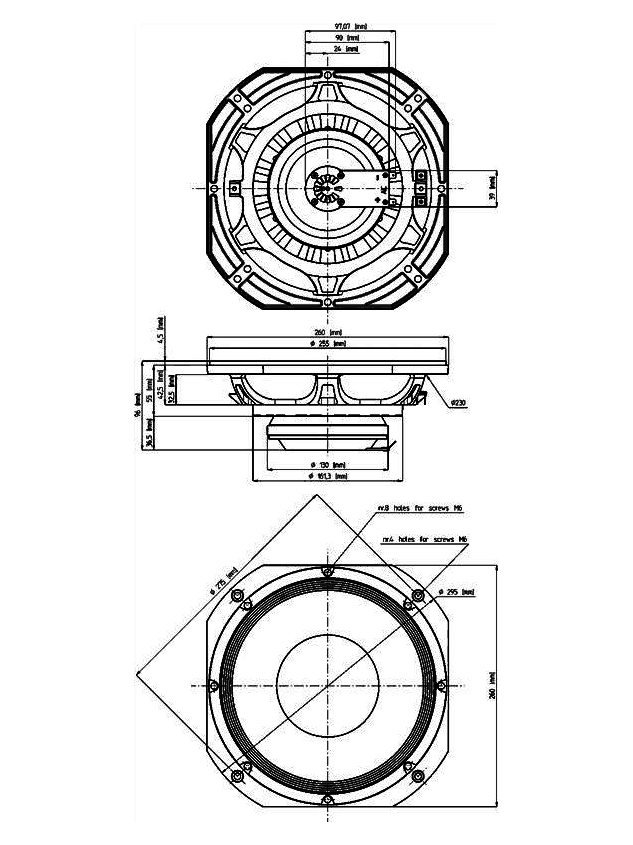

- Einbautiefe: 96 mm
- Frequenzbereich: 100 – 6100 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NDA · Artikel-Nr: 42A-CHS-MT-18S-0019
18Sound 10NDA610: reiner 10"-Neodym-Mitteltöner mit 103 dB und 96 mm Einbautiefe
Der 18Sound 10NDA610 ist ein 10"-Mitteltöner ohne Bassanspruch: Fs 89 Hz, Vas 18 l, Xmax 2,5 mm – der Antrieb ist auf den Bereich zwischen 100 und 6.100 Hz zugeschnitten, nicht auf Hub. Dafür bekommst du 103 dB Empfindlichkeit an 8 Ω, eine 3"-Schwingspule mit 400 W AES und einen Neodym-Magneten, der das komplette Chassis auf 3,5 kg bringt. Mit 96 mm Einbautiefe ist er außerdem flacher als die meisten 10"-Chassis mit vergleichbarem Antrieb.

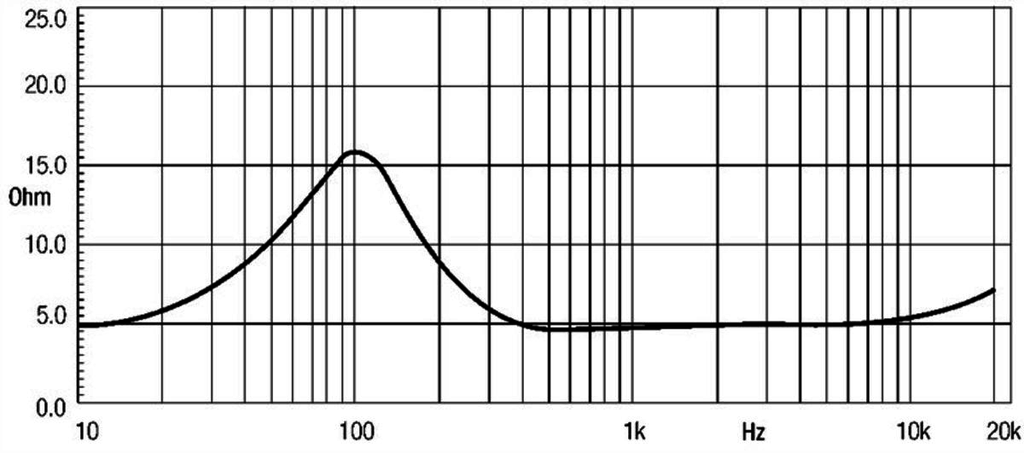

Auffällig ist die Schwingspuleninduktivität von 0,06 mH. Ein so niedriger Wert bedeutet, dass die Impedanz bis weit in den oberen Mittelton nahezu ohmsch bleibt und die Membran dem Signal ohne den üblichen induktiven Abfall folgt – genau das, was ein Mitteltöner braucht, der sauber an einen Kompressionstreiber übergeben soll. Zusammen mit BL 20,3 Tm bei 30 g bewegter Masse ergibt sich ein Chassis mit sehr hoher Beschleunigung und einem EBP von 371.
Einsatz und Gehäuse
Der Einbau erfolgt sinnvollerweise in ein geschlossenes Mitteltonabteil. Als Richtwert genügen etwa 2,1 l für eine Eckfrequenz um 274 Hz; ein Bassreflexabteil (rund 4 l, Abstimmung 140 Hz, f3 um 181 Hz) bringt bei einem reinen Mitteltöner wenig, weil der Hochpass ohnehin darüber liegt. Die Trennung zum Bass setzt du deutlich oberhalb der unteren Grenze von 100 Hz – mit 2,5 mm Xmax gehört jeder Grundtonanteil in ein anderes Chassis. Für die genaue Abstimmung des Abteils steht die Gehäuseberechnung bei 42.audio bereit.
Nach oben reicht der Nutzbereich bis 6.100 Hz, was Spielraum für die Übergabe an einen 1"- oder 2"-Treiber lässt und die Trennfrequenz frei nach dem Horn wählbar macht. Typische Anwendungen: Dreiwege-Tops und Mitteltonhörner (das EBP von 371 spricht ausdrücklich für Hornbetrieb), Line-Array-Module und Bühnenmonitore, in denen Gewicht und Bautiefe knapp sind.
Worauf du achten solltest
- Xmax 2,5 mm: reiner Mitteltöner, Hochpass deutlich über 100 Hz ist Pflicht.
- 103 dB an 8 Ω: mehr Pegel als fast jeder Tieftöner, Pegelanpassung in der Weiche einplanen.
- Le 0,06 mH: nahezu ohmsche Impedanz im Nutzbereich, unkritisch für Passivweichen.
- 3,5 kg und 96 mm Einbautiefe: Neodym, leicht und flach.
- 3"-Spule, 400 W AES: thermisch auf professionelle Dauerlast ausgelegt.
Häufige Fragen
Ist der 10NDA610 auch als Tiefmitteltöner in einer Zweiwegebox geeignet?
Nein. Mit Fs 89 Hz und Xmax 2,5 mm fehlen ihm Hub und Tiefgang; er ist ein Mitteltöner für Dreiwegesysteme. Für eine Zweiwegebox nimm ein Chassis mit mehr Hub, etwa den 10M600 oder ein ausgewiesenes Tiefmitteltonchassis.
Welches Gehäuse braucht der 10NDA610?
Ein geschlossenes Mitteltonabteil von rund 2,1 l (Richtwert, Eckfrequenz 274 Hz) reicht. Alternativ ein Mitteltonhorn: Der niedrige Qts von 0,23 und das hohe EBP passen dazu. Ein Bassreflexabteil lohnt sich nicht.
Was unterscheidet ihn vom 10M600?
Der 10M600 hat Ferrit, Fs 70 Hz, Vas 25,6 l und deutlich mehr Hub, kann also ab dem Grundton arbeiten. Der 10NDA610 ist leichter, flacher, 1 dB lauter und dank 0,06 mH sauberer im oberen Mittelton – aber eben nur Mitteltöner.
18Sound 10NDA610: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 10NDA610 ist ein 10-Zoll-Mitteltöner mit Neodymmagnet aus der Serie NDA und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 10NDA610 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 89 Hz |
| Gesamtgüte Qts | 0,23 |
| Elektrische Güte Qes | 0,24 |
| Mechanische Güte Qms | 7,1 |
| Äquivalentvolumen Vas | 18,0 l |
| Bewegte Masse Mms | 30,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 2,5 mm |
| Antriebsfaktor BL | 20,3 Tm |
| Gleichstromwiderstand Re | 5,5 Ω |
| Schwingspuleninduktivität Le | 0,06 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 10M600fs 70 Hz · Qts 0,23 · Vas 25,6 l · im Shop
- B&C Speakers 10FW64fs 63 Hz · Qts 0,23 · Vas 27 l · in der Datenbank
- FaitalPRO 10PR410fs 60 Hz · Qts 0,23 · Vas 32 l · in der Datenbank
- B&C Speakers 10MD26fs 76 Hz · Qts 0,21 · Vas 20 l · in der Datenbank
- FaitalPRO 10HP1020fs 60 Hz · Qts 0,24 · Vas 16,1 l · in der Datenbank
- FaitalPRO 10PR300fs 50 Hz · Qts 0,24 · Vas 49,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NDA |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 103 |
| Frequenz von (Hz) | 100 |
| Frequenz bis (Hz) | 6100 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 96 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.5 |
| Le (mH) | 0.06 |
| Fs (Hz) | 89 |
| Qms | 7.1 |
| Qes | 0.24 |
| Qts | 0.23 |
| Vas (l) | 18 |
| Xmax (mm) | 2.5 |
| BL (Tm) | 20.3 |
| Mms (kg) | 0.03 |
| Sd (m²) | 0.035 |
