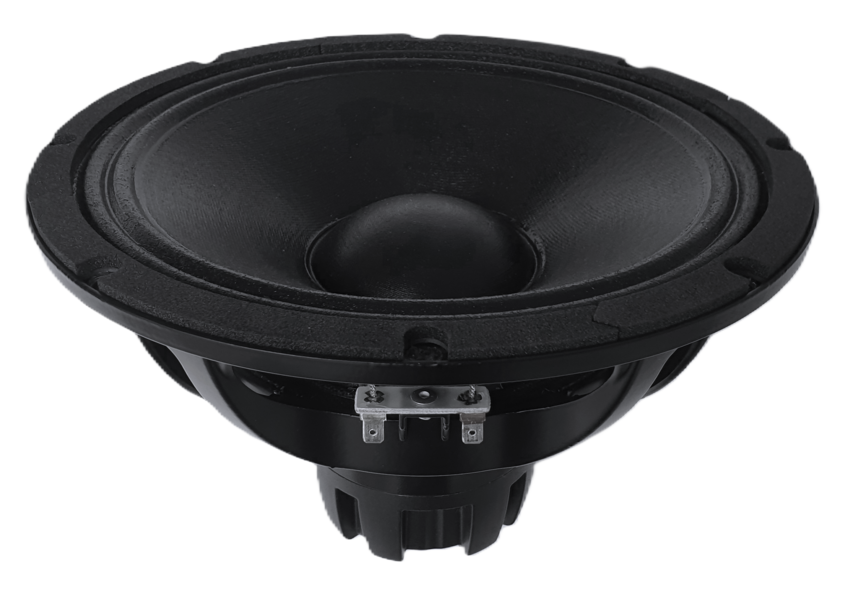

18SOUND 10NTLW2500

https://42.audio/web/image/product.template/11862/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 10NTLW2500 — 10" / 10 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym · Dual-Gap
2x2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0070

275,00 € 275.0 EUR 275,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 10NTLW2500

18SOUND 10NTLW2500 — 10" · Tieftöner

500 W AES · 96.5 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 96.5 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 3.1 kg
  • Einbautiefe: 157 mm
  • Frequenzbereich: 55 – 4500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0070

18Sound 10NTLW2500: 10"-Neodym-Tieftöner mit Dual-Gap-Antrieb, 500 W AES und 3,1 kg

Beim 18Sound 10NTLW2500 steckt die Besonderheit im Antrieb: Der Neodym-Motor arbeitet mit zwei Luftspalten und einer 2x2,5"-Doppelschwingspule. Diese Dual-Gap-Konstruktion aus der NTLW-Serie erhöht die Kraft im Magnetfeld, ohne die Spule schwerer zu machen, und verbessert gleichzeitig die Wärmeabfuhr, weil zwei Spulenabschnitte an zwei Polplatten anliegen. Das Ergebnis sind BL 17,4 Tm, 500 W AES Belastbarkeit und ein Chassis, das trotz 10" nur 3,1 kg wiegt.

Mit 96,5 dB Kennschalldruck, Fs 65 Hz und Qts 0,33 ist der 10NTLW2500 ein Tieftöner/Mitteltöner für kompakte Tops und Line-Array-Elemente, in denen ein 10"-Chassis Bass und Mittelton bis zur Übergabe an den Kompressionstreiber übernehmen muss. Xmax 7,6 mm ist für diese Klasse großzügig, die bewegte Masse von 49 g hält den nutzbaren Bereich bis 4.500 Hz offen. Le 0,45 mH ist ein niedriger Wert, der einen flachen Impedanzverlauf im Mittelton bedeutet.

Einsatz und Gehäuse

Als 2-Wege-Top im Bassreflexgehäuse ist der Richtwert 13 l mit fb 74 Hz und f3 80 Hz. Das ist ein kompaktes Gehäuse, das mit dem Hub von 7,6 mm ordentlich Pegel im Kickbass-Bereich liefert; für Tiefbass darunter gehört ein Subwoofer dazu, dessen Trennung deutlich oberhalb von 55 Hz liegen sollte. Ein geschlossenes Gehäuse mit 5,8 l und fc 139 Hz ist der Richtwert für Mitteltonabteile in 3-Wege-Systemen. Der EBP von 191 zeigt, dass beide Wege plausibel sind, Freifeld-Tiefbass aber nicht.

Nach oben endet der Bereich bei 4.500 Hz, was für 1"- und 1,4"-Kompressionstreiber auf Hörnern des 18Sound-Programms eine bequeme Übergabe erlaubt. Das Chassis ist in 4-, 8- und 16-Ω-Varianten erhältlich, die 8-Ω-Version hat Re 5 Ω. Ähnliche Parameter haben der FaitalPRO 10PR330 mit Fs 60 Hz, Qts 0,33 und Vas 32,5 l sowie der B&C 10NDL88 mit Fs 67 Hz, Qts 0,32 und Vas 15,6 l; beide findest du zum Vergleich in der Chassis-Datenbank bei 42.audio.

Worauf du achten solltest

  • Dual-Gap-Neodym mit 2x2,5"-Spule: BL 17,4 Tm bei nur 3,1 kg.
  • Einbautiefe 157 mm: tiefer als übliche 10"-Chassis, Gehäusetiefe prüfen.
  • Xmax 7,6 mm: Hochpass oberhalb 55 Hz nutzt den Hub sinnvoll aus.
  • Qms 11,2: geringe mechanische Verluste, Bedämpfung kommt aus dem Antrieb.
  • Varianten 4/8/16 Ω: Impedanz passend zur Endstufe wählen.

Häufige Fragen

Was bringt der Dual-Gap-Antrieb beim 10NTLW2500 in der Praxis?

Zwei Luftspalte mit je einem Spulenabschnitt erhöhen BL auf 17,4 Tm und verteilen die Wärme auf zwei Kontaktflächen. Das senkt die Kompression bei den 500 W AES und hält das Chassis mit 3,1 kg leicht.

Welches Gehäuse passt zum 10NTLW2500 im 2-Wege-Top?

Bassreflex mit rund 13 l und fb 74 Hz als Richtwert, f3 liegt dann bei etwa 80 Hz. Für die genaue Abstimmung mit Fs 65 Hz, Qts 0,33 und Vas 21 l nutzt du die Gehäuseberechnung bei 42.audio.

Wie unterscheidet sich der 10NTLW2500 vom B&C 10NDL88?

Beide haben ähnliches Qts von 0,32 bis 0,33 und Fs um 65 Hz. Der 10NDL88 hat mit Vas 15,6 l eine steifere Aufhängung als der 10NTLW2500 mit 21 l, was zu etwas kleineren Gehäusen bei weniger Tiefgang führt.

Bei 42.audio bekommst du den 18SOUND 10NTLW2500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs65 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,34
Mechanische Güte Qms11,2
Äquivalentvolumen Vas21,0 l
Bewegte Masse Mms49,0 g
Membranfläche Sd346 cm²
Lineare Auslenkung Xmax7,6 mm
Antriebsfaktor BL17,4 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le0,45 mH

Gehäusevorschlag

Der EBP von 191 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 65 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
5,8 l
Einbauresonanz Fc
139 Hz
Grenzfrequenz F3
139 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
10,8 l
Abstimmfrequenz Fb
80 Hz
Grenzfrequenz F3
87 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 500
Empfindlichkeit (dB) 96.5
Frequenz von (Hz) 55
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 157
Gewicht (kg) 3.1
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 0.45
Fs (Hz) 65
Qms 11.2
Qes 0.34
Qts 0.33
Vas (l) 21
Xmax (mm) 7.6
BL (Tm) 17.4
Mms (kg) 0.049
Sd (m²) 0.0346
