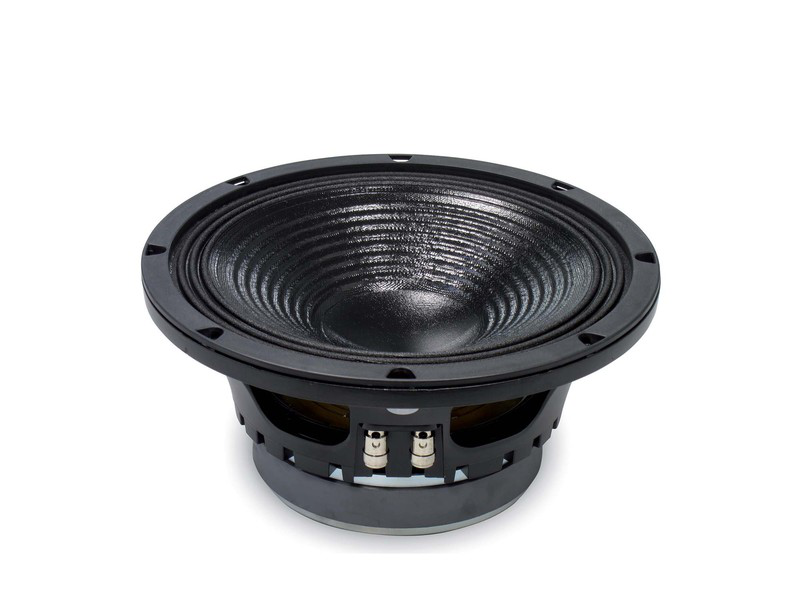

18SOUND 10W500

https://42.audio/web/image/product.template/11765/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 10W500 — 10" / 10 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0026

175,00 € 175.0 EUR 175,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 10W500

18SOUND 10W500 — 10" · Tieftöner

280 W AES · 98 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 10 "
  • Schwingspule: 2 "
  • Belastbarkeit: 280 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 4.7 kg
  • Einbautiefe: 121 mm
  • Frequenzbereich: 55 – 4500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0026

18Sound 10W500: 10"-Ferrit-Tiefmitteltöner mit 98 dB und 280 W AES

98 dB Kennschalldruck aus einem 10"-Chassis mit Ferritmagnet und 2"-Schwingspule: Der 18Sound 10W500 aus der W-Serie ist auf Wirkungsgrad gebaut. Eine leichte Membran mit nur 33 g bewegter Masse und ein Antrieb mit BL 14,6 Tm machen ihn zu einem Tieftöner/Mitteltöner, der mit wenig Verstärkerleistung viel Pegel erzeugt. Die Belastbarkeit von 280 W AES ist der 2"-Spule geschuldet, und bei 98 dB reicht sie für die meisten Tops und Monitore.

Die Parameter sind klassisch für ein Bassreflex-Chassis: Fs 53 Hz, Qts 0,29 und Vas 45,2 l. Die relativ große Nachgiebigkeit bringt Tiefgang, der stark bedämpfte Antrieb hält die Kontrolle. Der Frequenzbereich reicht von 55 bis 4.500 Hz, Xmax liegt bei 5,5 mm. Mit 4,7 kg ist das Chassis für Ferrit nicht schwer, und die Einbautiefe von 121 mm bleibt moderat. Das Datenblatt als PDF ist beim Produkt hinterlegt.

Einsatz und Gehäuse

Der Bassreflex-Richtwert liegt bei 19 l mit fb 68 Hz und f3 78 Hz. In dieser Größe ist der 10W500 ein guter Kandidat für kompakte 2-Wege-Tops und Bühnenmonitore, die ohne Subwoofer laufen müssen. Die Trennung zum Hochtöner kann dank der oberen Grenze von 4.500 Hz und der geringen Induktivität von 0,72 mH hoch liegen; ein 1"-Kompressionstreiber auf einem Horn aus dem 18Sound-Programm ist der typische Partner. Der EBP von 171 zeigt, dass ein geschlossenes Gehäuse mit 9,1 l bei fc 129 Hz nur als Mitteltonabteil sinnvoll ist.

Mit Xmax 5,5 mm ist der Hub der begrenzende Faktor bei sehr hohen Pegeln im Bass, deshalb bei Subwoofer-Betrieb den Hochpass oberhalb von 55 Hz setzen. Vergleichbar in den Parametern sind der B&C 10PS26 mit Fs 54 Hz, Qts 0,29 und Vas 38 l sowie der FaitalPRO 10PR320 mit Fs 48 Hz, Qts 0,29 und Vas 52,7 l; der 18Sound 10NW650 mit Neodym ist die leichtere Alternative aus dem gleichen Haus. Alle findest du in der Chassis-Datenbank bei 42.audio.

Worauf du achten solltest

  • 98 dB Kennschalldruck: wenig Verstärkerleistung nötig, 280 W AES reichen weit.
  • 2"-Schwingspule: thermisch begrenzt, Limiter bei Dauerbetrieb sinnvoll.
  • Xmax 5,5 mm: Hochpass oberhalb 55 Hz bei hohen Pegeln.
  • Ferrit, 4,7 kg: robust und preiswert, für Festinstallation unkritisch.
  • 8 Ω, Re 6 Ω: Standardlast, Mehrfachbestückung parallel an 4 Ω.

Häufige Fragen

Eignet sich der 10W500 für einen Bühnenmonitor?

Ja, 98 dB Kennschalldruck und ein kompaktes Bassreflexgehäuse von rund 19 l als Richtwert sind für Monitore ideal. Die Trennung zum Horn kann dank 4.500 Hz oberer Grenze flexibel gesetzt werden.

Wie viel Leistung braucht der 10W500?

Wenig. Bei 98 dB liefert eine Endstufe mit deutlich unter 280 W an 8 Ω bereits hohen Pegel. Die 2"-Spule verträgt keine Dauerüberlast, deshalb Limiter und Hochpass einsetzen.

10W500 oder 10NW650, was passt besser?

Der 10W500 hat mit 98 dB mehr Wirkungsgrad und Ferritmagnet bei 4,7 kg. Der 10NW650 mit Neodym wiegt weniger, hat ähnliche Parameter mit Fs 51 Hz und Qts 0,28 und ist als leichtere Variante für mobile Tops gedacht.

18Sound 10W500: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 10W500 ist ein 10-Zoll-Tieftöner mit Ferritmagnet aus der Serie W und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 10W500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs53 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,31
Mechanische Güte Qms4,22
Äquivalentvolumen Vas45,2 l
Bewegte Masse Mms33,0 g
Membranfläche Sd350 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL14,6 Tm
Gleichstromwiderstand Re6 Ω
Schwingspuleninduktivität Le0,72 mH

Gehäusevorschlag

Der EBP von 171 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 53 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
9,1 l
Einbauresonanz Fc
129 Hz
Grenzfrequenz F3
129 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
15,2 l
Abstimmfrequenz Fb
74 Hz
Grenzfrequenz F3
86 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 280
Empfindlichkeit (dB) 98
Frequenz von (Hz) 55
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 10
Schwingspule (Zoll) 2
Einbautiefe (mm) 121
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 6
Le (mH) 0.72
Fs (Hz) 53
Qms 4.22
Qes 0.31
Qts 0.29
Vas (l) 45.2
Xmax (mm) 5.5
BL (Tm) 14.6
Mms (kg) 0.033
Sd (m²) 0.035
