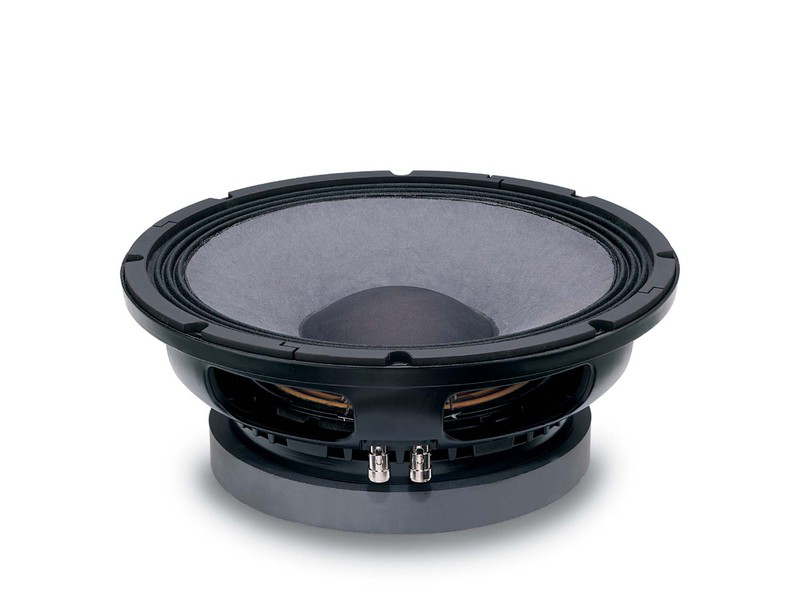

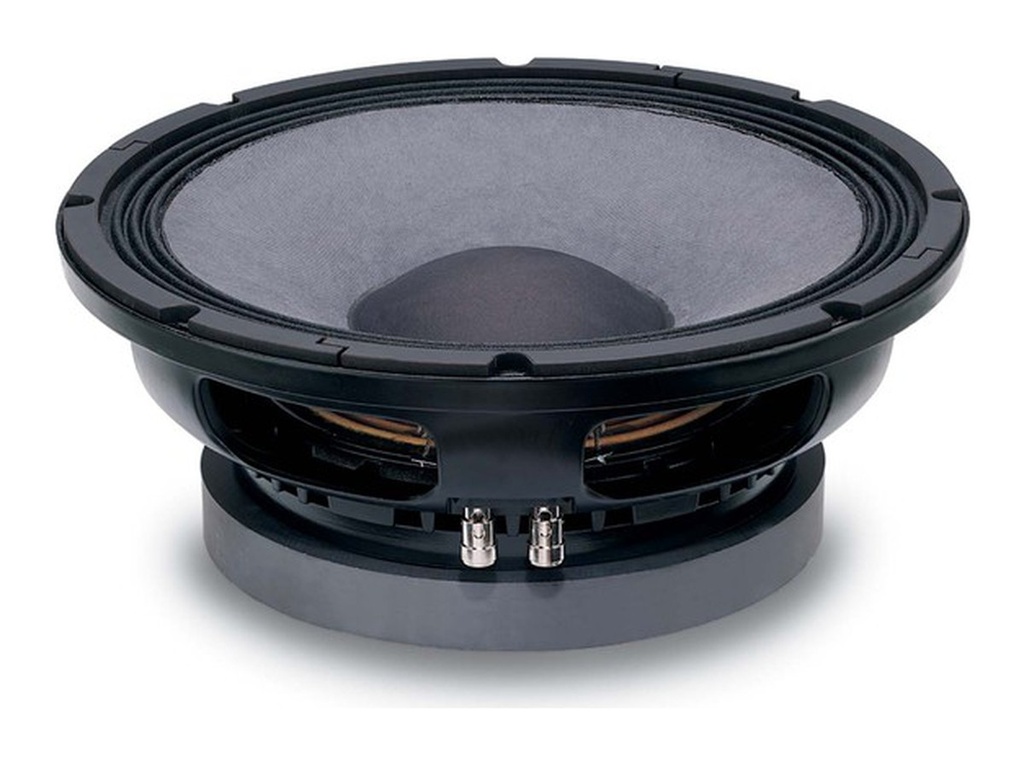

18SOUND 12LW1400

https://42.audio/web/image/product.template/11758/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12LW1400 — 12" / 12 Zoll · Tieftöner · Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0023

344,00 € 344.0 EUR 344,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12LW1400

18SOUND 12LW1400 — 12" · Tieftöner

900 W AES · 96 dB Empfindlichkeit · Frequenzbereich 51 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 4 "
  • Belastbarkeit: 900 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 10.9 kg
  • Einbautiefe: 141 mm

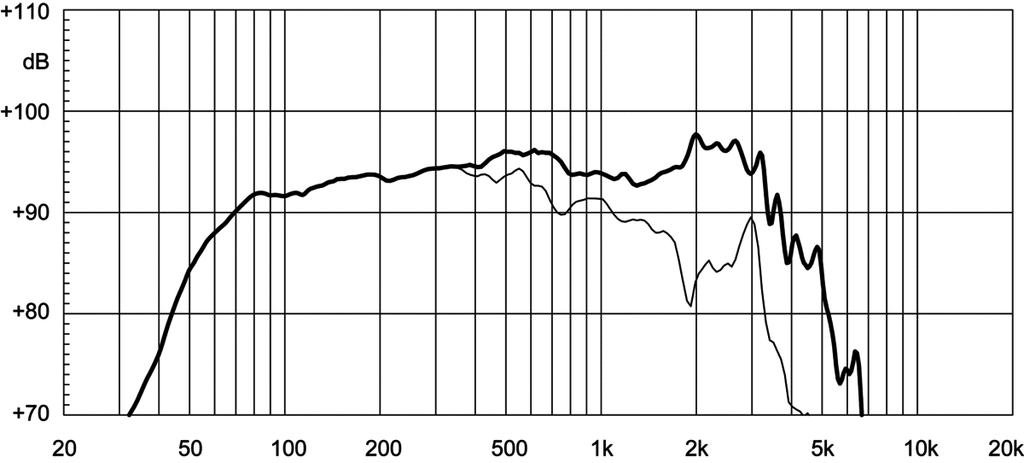

  • Frequenzbereich: 51 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0023

18Sound 12LW1400: 12"-Tieftöner mit 4"-Schwingspule, 900 W AES und 8,25 mm Xmax

Der 18Sound 12LW1400 ist ein reiner Tieftöner aus der LW-Serie, ausgelegt für Subwoofer und Bassabteile, in denen ein 12"-Chassis Dauerlast verkraften muss. Die 4"-Schwingspule ist für dieses Format ungewöhnlich groß und erlaubt 900 W AES; zusammen mit dem Ferritmagnet, der BL 20 Tm liefert, kommt das Chassis auf 10,9 kg. Xmax 8,25 mm bei einer Membranfläche von 531 cm² ergibt ein Verschiebevolumen, das für kompakte Bassreflex-Subwoofer im Verleih- und Installationsbereich gedacht ist.

Die Parameter sind ausgewogen: Fs 45 Hz, Qts 0,3 und Vas 55 l. Damit lässt sich der 12LW1400 in mittelgroßen Bassreflexgehäusen sauber abstimmen. 96 dB Kennschalldruck sind für einen 12"-Tieftöner mit 88 g bewegter Masse ein guter Wert, und der Frequenzbereich reicht mit 51 bis 4.000 Hz weit genug, um ihn auch als Tiefmitteltöner in großen 2-Wege-Tops einzusetzen. Le 1,5 mH ist für eine 4"-Spule normal und mahnt zur Vorsicht bei sehr hohen Trennfrequenzen.

Einsatz und Gehäuse

Als Subwoofer oder Bassabteil ist Bassreflex die richtige Wahl: Richtwert 26 l mit fb 56 Hz und f3 63 Hz. Das ist ein kompaktes Gehäuse für ein 12"-Chassis, das mit 900 W AES und 8,25 mm Hub hohe Pegel im Kick- und Oberbass liefert. Wer mehr Tiefgang will, geht über das Richtwert-Volumen hinaus und stimmt tiefer ab; die Gehäuseberechnung bei 42.audio zeigt dir die Auswirkung auf f3 und Hub. Ein geschlossenes Gehäuse mit 12 l bei fc 106 Hz ist der Richtwert für den Einsatz als Tiefmitteltöner oberhalb eines Subwoofers; der EBP von 141 zeigt aber, dass Bassreflex die Hauptanwendung bleibt.

Trennung zum Hochton: Der Bereich endet bei 4.000 Hz, praktisch trennst du im 2-Wege-Top deutlich darunter zu einem 1,4"- oder 2"-Kompressionstreiber auf einem Horn aus dem 18Sound-Programm. Bei 42.audio findest du als Vergleich den Beyma 12LEX1000Fe mit Fs 49 Hz, Qts 0,3 und Vas 38,4 l und den Beyma 12WRS400 mit Fs 42 Hz, Qts 0,29 und Vas 91 l, der ein deutlich größeres Gehäuse braucht.

Worauf du achten solltest

  • 4"-Schwingspule, 900 W AES: für Dauerbetrieb im Verleih ausgelegt.
  • 10,9 kg: Ferrit-Schwergewicht, Gehäuse und Griffe entsprechend planen.
  • Xmax 8,25 mm: Hochpass oberhalb 51 Hz schützt bei Subwoofer-Pegeln.
  • 8 Ω, Re 5,2 Ω: Standardlast, parallel zu zweit an 4 Ω.
  • Einbautiefe 141 mm: passt in übliche Bassreflex-Subs.

Häufige Fragen

Eignet sich der 12LW1400 als Subwoofer für den Verleih?

Ja, 900 W AES über die 4"-Spule und 8,25 mm Xmax sind für Dauerbetrieb ausgelegt. Im Bassreflex-Richtwert von 26 l bei fb 56 Hz liefert er hohe Pegel im Kickbass; für mehr Tiefgang das Volumen vergrößern und tiefer abstimmen.

Welche Endstufe passt zum 12LW1400?

Ein Kanal im Bereich der 900 W AES an 8 Ω nutzt das Chassis aus, bei 96 dB Kennschalldruck reicht auch weniger für hohe Pegel. Wichtig ist ein Hochpass unterhalb der Abstimmfrequenz, damit der Hub unter der Tuningfrequenz nicht unkontrolliert wächst.

12LW1400 oder Beyma 12LEX1000Fe?

Beide haben Qts 0,3 und ähnliche Fs von 45 gegenüber 49 Hz. Der 12LEX1000Fe hat mit Vas 38,4 l eine steifere Aufhängung als der 12LW1400 mit 55 l, also etwas kleinere Gehäuse. Die 4"-Spule mit 900 W AES ist das Argument für den 18Sound.

18Sound 12LW1400: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12LW1400 ist ein 12-Zoll-Tieftöner mit Ferritmagnet aus der Serie LW und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 12LW1400 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

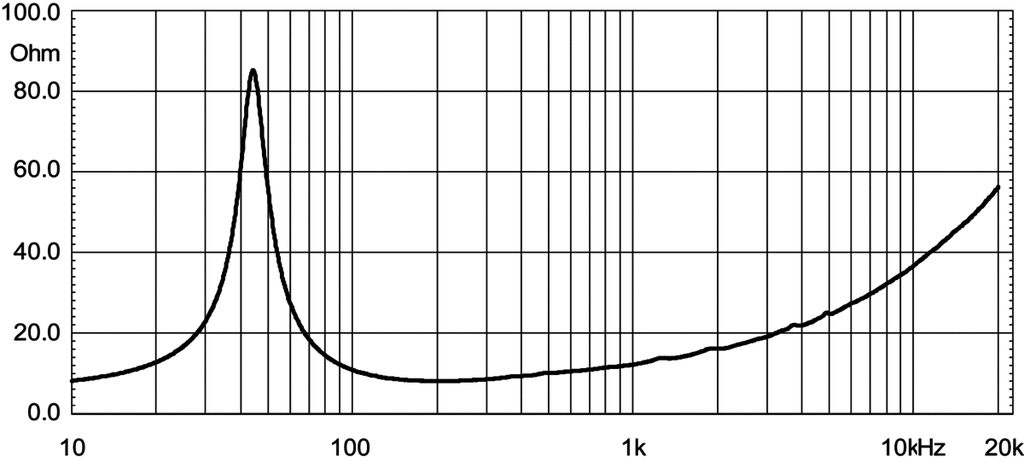

Nennimpedanz8 Ω
Resonanzfrequenz fs45 Hz
Gesamtgüte Qts0,3
Elektrische Güte Qes0,32
Mechanische Güte Qms5
Äquivalentvolumen Vas55,0 l
Bewegte Masse Mms88,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax8,25 mm
Antriebsfaktor BL20 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,5 mH

Gehäusevorschlag

Der EBP von 141 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 45 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,1 l
Einbauresonanz Fc
106 Hz
Grenzfrequenz F3
106 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
20,7 l
Abstimmfrequenz Fb
61 Hz
Grenzfrequenz F3
69 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie LW
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 900
Empfindlichkeit (dB) 96
Frequenz von (Hz) 51
Frequenz bis (Hz) 4000

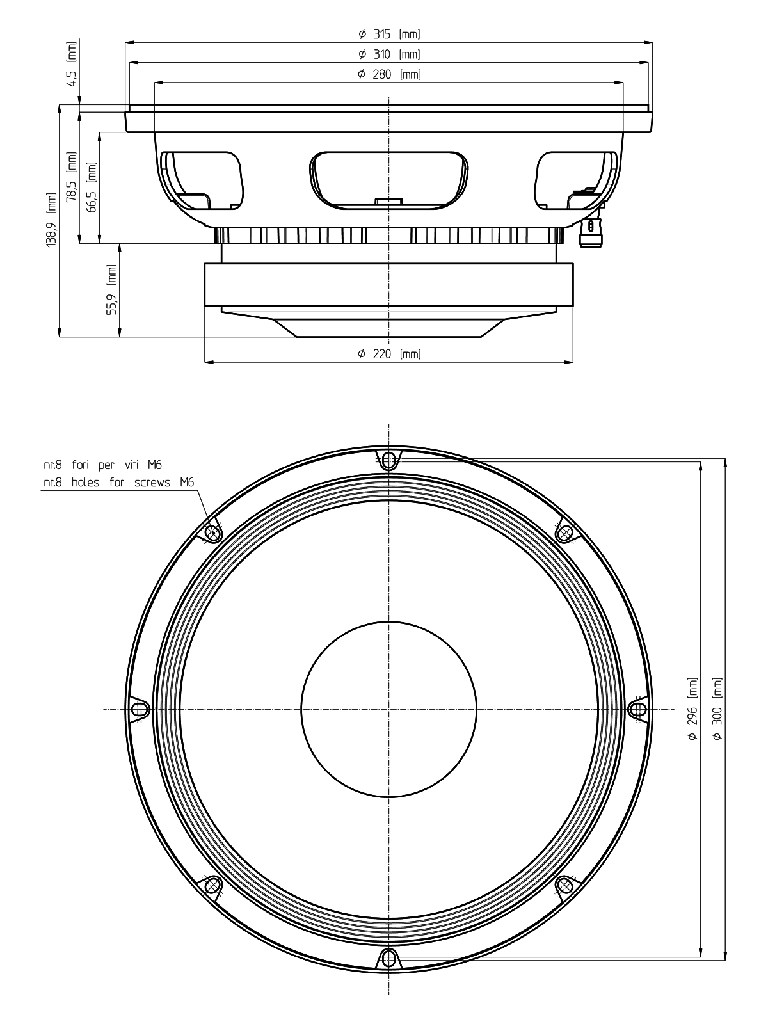

Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 4
Einbautiefe (mm) 141
Gewicht (kg) 10.9
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.5
Fs (Hz) 45
Qms 5
Qes 0.32
Qts 0.3
Vas (l) 55
Xmax (mm) 8.25
BL (Tm) 20
Mms (kg) 0.088
Sd (m²) 0.0531
