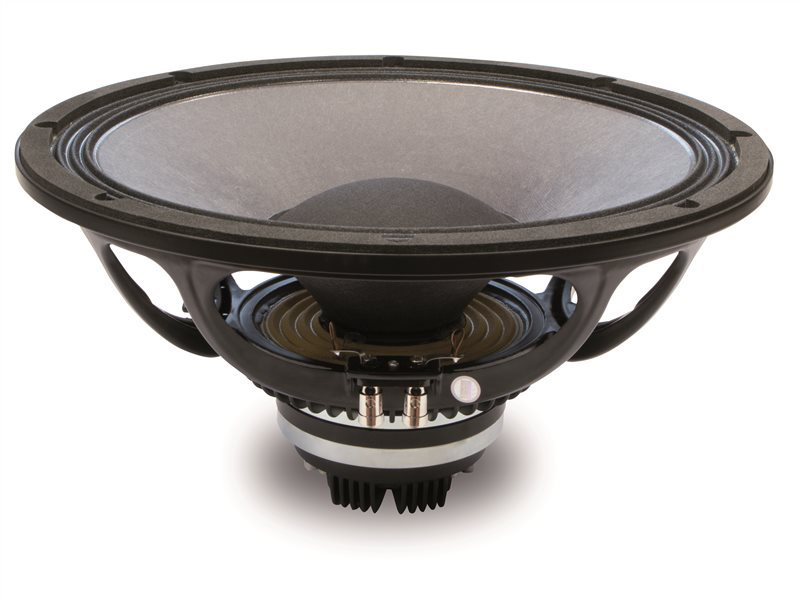

18SOUND 12NCX750

https://42.audio/web/image/product.template/11811/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12NCX750 — 12" / 12 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0008

610,00 € 610.0 EUR 610,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 12NCX750

18SOUND 12NCX750 — 12" · Koaxial-Chassis

400 W AES · 97 dB Empfindlichkeit · Frequenzbereich 60 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.5 kg
  • Einbautiefe: 148 mm
  • Frequenzbereich: 60 – 5000 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 80 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0008

18Sound 12NCX750: 12"-Koaxial-Chassis mit 400 W AES, 97 dB und 80°-Horn

Das 18Sound 12NCX750 ist die 12"-Ausführung der NCX-Koaxialreihe: ein Tieftöner mit 3"-Schwingspule, in dessen Zentrum ein Kompressionstreiber mit 2,4"-Schwingspule und Titanmembran über ein konisches Horn mit 80° Abstrahlung arbeitet. Neodym-Antrieb, 4,5 kg Gewicht und 148 mm Einbautiefe machen es zu einem der leichteren 12"-Koaxe in dieser Leistungsklasse – 400 W AES Belastbarkeit und 97 dB Empfindlichkeit an 8 Ω.

Gegenüber dem kleineren NCX-Modell bringt die größere Membran mit Sd 531 cm² mehr Fläche für den Tiefton und eine tiefere Resonanz von 58 Hz. Die Parameter Qts 0,29, Vas 63 l, BL 17,5 Tm und Mms 48 g beschreiben einen straff kontrollierten Antrieb, der im Bassreflexgehäuse arbeiten will; der Le von 0,62 mH ist für eine 3"-Spule moderat und hilft der Wiedergabe bis zur Trennfrequenz. Der Xmax von 5,5 mm ist für ein Top ausreichend, für Tiefbass ohne Subwoofer nicht gedacht.

Einsatz und Gehäuse

Ein 12"-Koax ist das klassische Herz eines Bühnenmonitors und kompakter Fullrange-Tops: eine Schallquelle, gleiches Abstrahlverhalten über den ganzen Übergang, keine vertikale Interferenz zwischen zwei getrennten Chassis. Für Installationen mit begrenzter Fronthöhe oder für aktive Studiomonitore mit hohem Pegelanspruch gilt dasselbe. Als Gehäuse ergibt sich aus den Thiele-Small-Parametern ein Bassreflex-Richtwert von rund 27 l netto, abgestimmt auf 74 Hz mit f3 um 85 Hz – ein handliches Volumen für ein Top mit spürbarem Punch. Der EBP von 187 zeigt, dass eine geschlossene Box wenig Tiefgang liefern würde; der Richtwert von 13 l bei fc 141 Hz ist nur als Mittel-Hochton-Abteil über einem Sub interessant. Die exakte Abstimmung rechnest du mit der Gehäuseberechnung bei 42.audio.

Die Trennung zwischen Tieftöner und Hochtonhorn empfiehlt 18Sound bei 1,2 kHz. An dieser Stelle bündelt die 12"-Membran bereits merklich, und das 80°-Horn übernimmt mit passender Abstrahlung – das ist der Grund, warum die Koax-Bauform hier so sauber funktioniert. Aktiv mit DSP und Laufzeitkorrektur ist das schnell eingestellt; passiv lohnt eine Messung beider Wege im Gehäuse, bevor die Weiche gebaut wird.

Worauf du achten solltest

  • 400 W AES an 8 Ω, 97 dB Empfindlichkeit – Endstufe entsprechend dimensionieren
  • Bassreflex-Richtwert 27 l, Abstimmung 74 Hz; EBP 187 spricht gegen geschlossen
  • Neodym, nur 4,5 kg bei 148 mm Einbautiefe
  • Empfohlene Trennung 1,2 kHz zwischen 12"-Membran und 80°-Horn
  • Xmax 5,5 mm: Top oder Monitor, Tiefbass über Subwoofer

Häufige Fragen

Was unterscheidet das 12NCX750 vom 12NCX910?

Das 12NCX910 hat im Hochtonteil eine 3"-Schwingspule statt 2,4", ist mit fs 57 Hz, Qts 0,3 und Vas 58 l im Tieftonteil ähnlich abgestimmt, aber deutlich schwerer und tiefer. Das 12NCX750 ist die leichtere, kompaktere Variante mit 148 mm Einbautiefe.

Und der Unterschied zum 12NCX750H?

Derselbe Tieftöner und Treiber, aber ein asymmetrisches Horn statt der konischen 80°-Abstrahlung. Die Thiele-Small-Parameter sind mit fs 58 Hz, Qts 0,29 und Vas 63 l identisch, die Gehäuseauslegung deshalb dieselbe.

Kann ich das Chassis in einem Monitorwedge mit knapp 27 l einsetzen?

Ja, das ist genau der Bereich, für den der Bassreflex-Richtwert steht. Achte im Wedge auf ausreichende Portfläche, damit bei 400 W AES keine Strömungsgeräusche entstehen, und trenne bei 1,2 kHz mit Laufzeitausgleich, wenn du aktiv fährst.

18Sound 12NCX750: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12NCX750 ist ein 12-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 12NCX750 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs58 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,31
Mechanische Güte Qms6,42
Äquivalentvolumen Vas63,0 l
Bewegte Masse Mms48,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL17,5 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,62 mH

Gehäusevorschlag

Der EBP von 187 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 58 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,7 l
Einbauresonanz Fc
141 Hz
Grenzfrequenz F3
141 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,2 l
Abstimmfrequenz Fb
81 Hz
Grenzfrequenz F3
94 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 97
Frequenz von (Hz) 60
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 148
Gewicht (kg) 4.5
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.62
Fs (Hz) 58
Qms 6.42
Qes 0.31
Qts 0.29
Vas (l) 63
Xmax (mm) 5.5
BL (Tm) 17.5
Mms (kg) 0.048
Sd (m²) 0.0531
