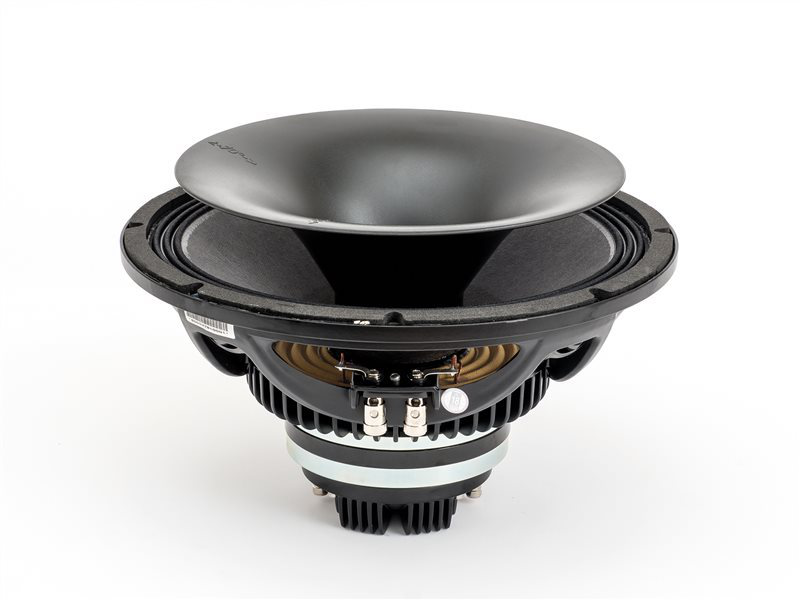

18SOUND 12NCX750H

18SOUND 12NCX750H

https://42.audio/web/image/product.template/11812/image_1920?unique=8ad03b4

18SOUND (Eighteen Sound) 12NCX750H — 12" / 12 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0009

635,00 € 635.0 EUR 635,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 12NCX750H

18SOUND 12NCX750H — 12" · Koaxial-Chassis

400 W AES · 95.3 dB Empfindlichkeit · Frequenzbereich 60 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 95.3 dB
  • Impedanz: 8 Ω
  • Magnet: Neodymium
  • Gewicht: 4.7 kg
  • Einbautiefe: 148 mm
  • Frequenzbereich: 60 – 4000 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 70x50 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0009

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs58 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,31
Mechanische Güte Qms6,42
Äquivalentvolumen Vas63,0 l
Bewegte Masse Mms47,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL17,5 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,62 mH

Gehäusevorschlag

Der EBP von 187 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 58 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,7 l
Einbauresonanz Fc
141 Hz
Grenzfrequenz F3
141 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,2 l
Abstimmfrequenz Fb
81 Hz
Grenzfrequenz F3
94 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 95.3
Frequenz von (Hz) 60
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 148
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.62
Fs (Hz) 58
Qms 6.42
Qes 0.31
Qts 0.29
Vas (l) 63
Xmax (mm) 5.5
BL (Tm) 17.5
Mms (kg) 0.047
Sd (m²) 0.0531
