18SOUND 12NCX750H

https://42.audio/web/image/product.template/11812/image_1920?unique=24e070f

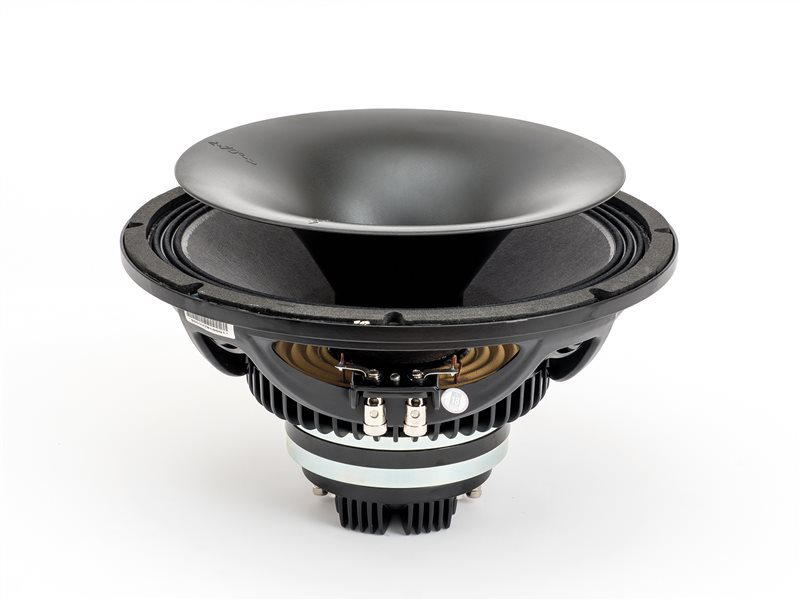

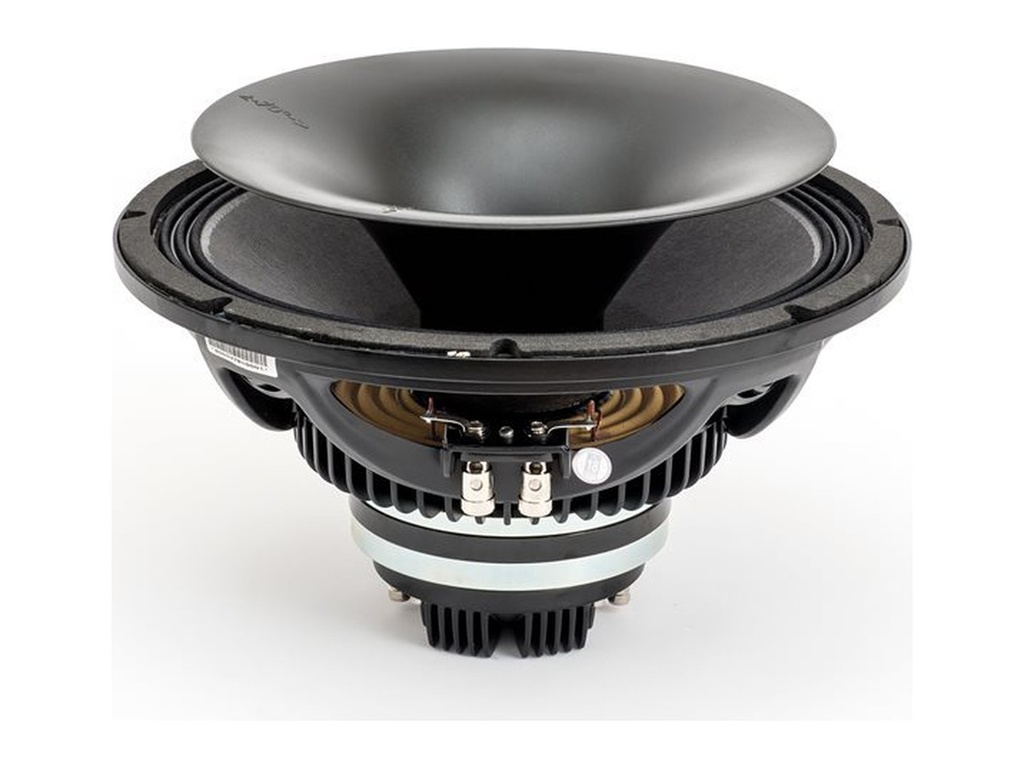

18SOUND (Eighteen Sound) 12NCX750H — 12" / 12 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym
3"/2,4"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0009

635,00 € 635.0 EUR 635,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 12NCX750H

18SOUND 12NCX750H — 12" · Koaxial-Chassis

400 W AES · 95.3 dB Empfindlichkeit · Frequenzbereich 60 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 95.3 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.7 kg
  • Einbautiefe: 148 mm
  • Frequenzbereich: 60 – 4000 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 70x50 °
  • Empf. Trennung: 1.2 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0009

18Sound 12NCX750H: 12"-Koax mit 70°x50°-Horn, 400 W AES und 95,3 dB

Beim 18Sound 12NCX750H entscheidet das Horn: Statt der konischen Abstrahlung des Schwestermodells trägt dieses 12"-Koaxial-Chassis ein asymmetrisches Horn mit 70°x50°, das die Hochtonabstrahlung horizontal breiter und vertikal enger führt. Das ist die Bauform für Boxen, deren Abstrahlung auf eine Publikumsfläche oder eine Bühne zugeschnitten sein muss. Die technische Basis bleibt: 12"-Tieftöner mit 3"-Schwingspule, Kompressionstreiber mit 2,4"-Schwingspule und Titanmembran, Neodym-Antrieb, 8 Ω, 400 W AES.

Mit 95,3 dB Empfindlichkeit, 4,7 kg Gewicht und 148 mm Einbautiefe bleibt das Chassis handlich. Die Thiele-Small-Parameter sind die der NCX750-Familie in 12": Fs 58 Hz, Qms 6,42, Qes 0,31, Qts 0,29, Vas 63 l, BL 17,5 Tm, Mms 47 g, Xmax 5,5 mm, Sd 531 cm². Qes deutlich unter Qms heißt: Die Bedämpfung kommt aus dem Antrieb, nicht aus der Aufhängung – so soll es bei einem Chassis für Bassreflex und hohe Pegel sein.

Einsatz und Gehäuse

Das 70°x50°-Horn ist prädestiniert für Zwei-Wege-Tops im Hochformat, bei denen die breite Achse horizontal liegt und die schmalere Vertikale weniger Energie an Decke und Boden verschenkt. Um eine Vierteldrehung versetzt eingebaut wird daraus ein Monitorwedge, der die Bühne breit abdeckt. Weil der Hochtontreiber koaxial sitzt, bleibt der Übergang zwischen beiden Wegen in jeder Einbaulage eine Punktquelle.

Die Gehäuseauslegung übernimmst du vom 12NCX750: Bassreflex mit rund 27 l netto, Abstimmung 74 Hz, f3 um 85 Hz als Richtwert; der EBP von 187 spricht klar gegen eine geschlossene Box für den Tiefton, geschlossene 13 l bei fc 141 Hz sind nur als Mittel-Hochton-Abteil über einem Subwoofer sinnvoll. Feinabstimmung über die Gehäuseberechnung bei 42.audio. Die Trennung zwischen Tieftöner und Horn liegt laut Herstellerempfehlung bei 1,2 kHz, was zur Bündelung der 12"-Membran passt; ein DSP mit Laufzeitausgleich macht den Übergang bei Koaxen besonders unkompliziert.

Worauf du achten solltest

  • Asymmetrisches Horn 70°x50°: Einbaulage nach Anwendung wählen (Top oder Wedge)
  • 400 W AES an 8 Ω, 95,3 dB Empfindlichkeit
  • Neodym, 4,7 kg, 148 mm Einbautiefe
  • Fs 58 Hz, Qts 0,29, Vas 63 l – Bassreflex-Richtwert 27 l bei 74 Hz
  • Trennung 1,2 kHz, Xmax 5,5 mm

Häufige Fragen

Wann ist das 12NCX750H die richtige Wahl gegenüber dem 12NCX750?

Wenn die Box eine definierte, ungleichmäßige Abstrahlung braucht – etwa ein Top, das horizontal breit, vertikal aber eng strahlen soll. Bei einer Rundum-Beschallung oder in Deckenlautsprechern ist das konische Horn des 12NCX750 die einfachere Lösung. Tieftonteil und Gehäuse sind bei beiden identisch.

Welche Endstufe passt zum 12NCX750H?

Bei 8 Ω und 400 W AES eine Endstufe in dieser Klasse pro Kanal. Aktiv betrieben braucht der Hochtonteil weniger Leistung; wichtig ist ein sauberer Hochpass bei 1,2 kHz mit steiler Flanke und ein Limiter, denn Clipping gefährdet den Treiber mehr als Leistung.

Gibt es Alternativen mit ähnlichen Parametern?

In der Chassis-Datenbank bei 42.audio findest du den B&C 12FHX76 mit fs 48 Hz, Qts 0,33 und Vas 88 l sowie den Beyma 12CXA400Nd mit fs 45 Hz, Qts 0,25 und Vas 88,5 l im Shop. Beide brauchen deutlich größere Gehäuse als das 12NCX750H.

18Sound 12NCX750H: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12NCX750H ist ein 12-Zoll-Koaxial-Chassis mit Neodymmagnet aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 12NCX750H mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs58 Hz
Gesamtgüte Qts0,29
Elektrische Güte Qes0,31
Mechanische Güte Qms6,42
Äquivalentvolumen Vas63,0 l
Bewegte Masse Mms47,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax5,5 mm
Antriebsfaktor BL17,5 Tm
Gleichstromwiderstand Re5,4 Ω
Schwingspuleninduktivität Le0,62 mH

Gehäusevorschlag

Der EBP von 187 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 58 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,7 l
Einbauresonanz Fc
141 Hz
Grenzfrequenz F3
141 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,2 l
Abstimmfrequenz Fb
81 Hz
Grenzfrequenz F3
94 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 95.3
Frequenz von (Hz) 60
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 148
Gewicht (kg) 4.7
Thiele-Small-Parameter
Re (Ω) 5.4
Le (mH) 0.62
Fs (Hz) 58
Qms 6.42
Qes 0.31
Qts 0.29
Vas (l) 63
Xmax (mm) 5.5
BL (Tm) 17.5
Mms (kg) 0.047
Sd (m²) 0.0531
