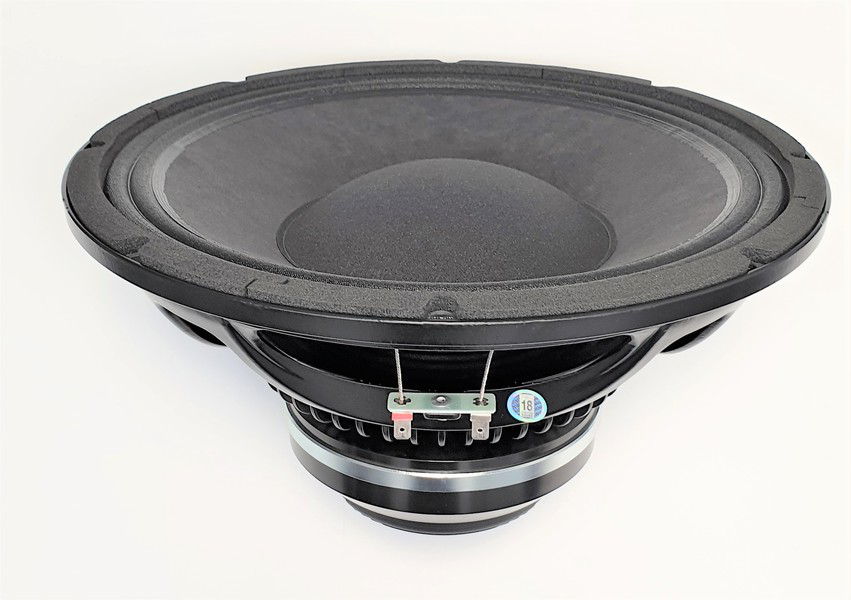

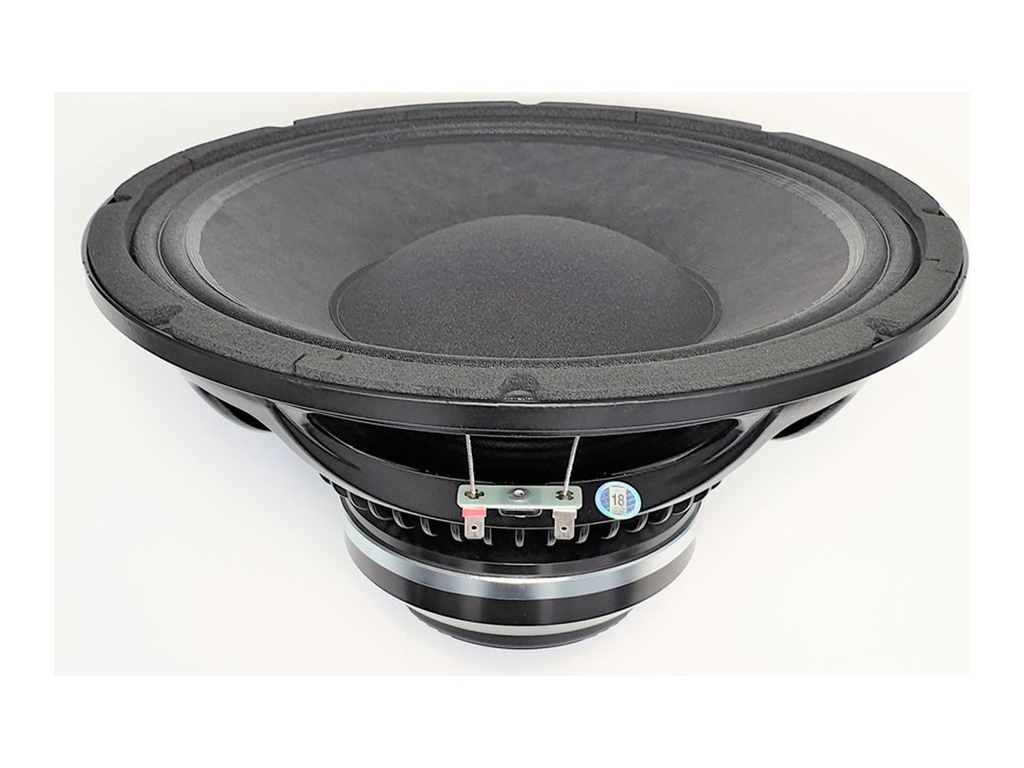

18SOUND 12NCX910N

https://42.audio/web/image/product.template/11810/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12NCX910N — 12" / 12 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Neodym · NSD-Dome
3"/3"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0007

649,00 € 649.0 EUR 649,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 12NCX910N

18SOUND 12NCX910N — 12" · Koaxial-Chassis

450 W AES · 99.5 dB Empfindlichkeit · Frequenzbereich 60 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 99.5 dB
  • Impedanz: 8 Ω
  • Gewicht: 6 kg

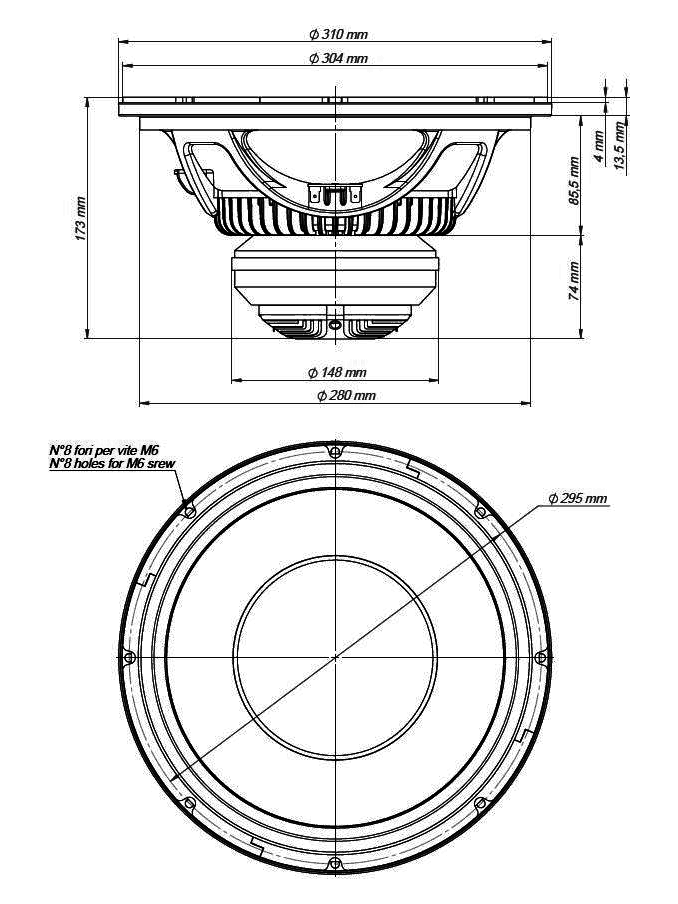

  • Einbautiefe: 210 mm

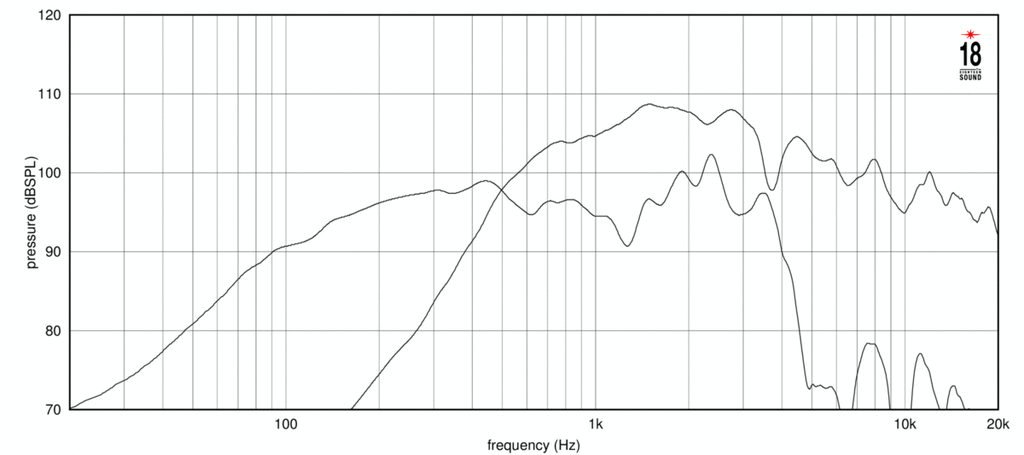

  • Frequenzbereich: 60 – 4000 Hz
  • Membranmaterial: Titanium
  • Abstrahlwinkel: 80 °
  • Empf. Trennung: 1.5 kHz

Datenblatt (PDF) · Herstellerseite

Serie: NCX · Artikel-Nr: 42A-CHS-KO-18S-0007

18Sound 12NCX910N: 12"-Koaxial-Chassis mit NSD-Dome, 99,5 dB und 450 W AES

Das 18Sound 12NCX910N ist die NSD-Dome-Variante des 12NCX910: gleicher 12"-Tieftöner mit 3"-Schwingspule, gleicher Neodym-Antrieb, gleiches konisches 80°-Horn – aber ein Hochtontreiber, dessen 3"-Membran nicht aus Titan, sondern als NSD-Dome ausgeführt ist. Membranmaterial und -form prägen bei Kompressionstreibern das Verhalten im obersten Bereich und die Verzerrungsstruktur, weshalb 18Sound denselben Koax mit zwei Hochtonvarianten anbietet. Wer den Charakter der Titanmembran kennt und etwas anderes sucht, greift zum N.

Alle Kennzahlen bleiben: 450 W AES Belastbarkeit, 99,5 dB Empfindlichkeit, 8 Ω, Fs 57 Hz, Qts 0,3, Vas 58 l, BL 18,1 Tm, Mms 53 g, Xmax 6,9 mm und Sd 531 cm². Das Chassis wiegt 6 kg und braucht 210 mm Einbautiefe. Das Verhältnis von Qms 10 zu Qes 0,31 sagt viel über die Konstruktion: Die Aufhängung bremst kaum, die Kontrolle kommt aus dem Antrieb – genau das, was ein Chassis für Bassreflex und hohe Pegel braucht.

Einsatz und Gehäuse

Einsatzfelder sind dieselben wie beim Titan-Modell: Bühnenmonitore mit hohem Pegelanspruch, Fullrange-Tops, kompakte Club- und Installationsboxen mit einem Chassis pro Gehäuse. Die Koax-Anordnung macht aus Tief- und Hochton eine Punktquelle, deren Übergang in allen Winkeln gleich bleibt; das konische 80°-Horn liefert eine rotationssymmetrische Abstrahlung, die sich für stehende wie liegende Einbaulagen eignet.

Bassreflex ist bei einem EBP von 184 die richtige Wahl. Richtwert aus den Thiele-Small-Parametern: rund 27 l netto, Abstimmung 71 Hz, f3 um 80 Hz. Der geschlossene Anhaltspunkt von 13 l bei fc 134 Hz ist nur dann interessant, wenn das Chassis als Mittel-Hochton-Abteil über einem Subwoofer arbeitet. Die 210 mm Einbautiefe plus Luft dahinter gehören in die Gehäuseplanung. Die Trennung zwischen den Wegen empfiehlt 18Sound bei 1,5 kHz; mit DSP und Laufzeitausgleich lässt sich der Übergang präzise abstimmen, bei passiver Weiche misst du beide Wege im Gehäuse. Die genaue Gehäuseauslegung übernimmt die Gehäuseberechnung bei 42.audio.

Worauf du achten solltest

  • NSD-Dome im Hochtontreiber, 3"-Schwingspulen in beiden Wegen
  • 450 W AES an 8 Ω, 99,5 dB Empfindlichkeit
  • 6 kg und 210 mm Einbautiefe – Gehäusetiefe und Aufhängung entsprechend auslegen
  • Fs 57 Hz, Qts 0,3, Xmax 6,9 mm: Bassreflex-Richtwert 27 l bei 71 Hz
  • Trennung 1,5 kHz, konisches 80°-Horn

Häufige Fragen

12NCX910N oder 12NCX910 – wo liegt der Unterschied?

Ausschließlich im Hochtontreiber: NSD-Dome beim N, Titanmembran beim Standardmodell. Belastbarkeit, Empfindlichkeit, Thiele-Small-Parameter, Gehäuse und Trennfrequenz sind identisch. Du entscheidest nach dem gewünschten Klangcharakter im Hochton.

Welches Gehäuse passt zum 12NCX910N?

Bassreflex mit rund 27 l netto und Abstimmung bei 71 Hz als Richtwert, f3 um 80 Hz. Kleinere Volumen mit höherer Abstimmung sind für Monitore denkbar, kosten aber Tiefgang. Rechne die Auslegung mit der Gehäuseberechnung bei 42.audio durch und denk an die 210 mm Einbautiefe.

Wie viel Leistung sollte die Endstufe haben?

Passend zu 450 W AES an 8 Ω, wobei die 99,5 dB Empfindlichkeit hohen Pegel auch aus kleineren Endstufen holen. Wichtiger als die letzte Wattzahl ist ein sauberer Hochpass bei 1,5 kHz für den Hochtonteil und ein Limiter gegen Clipping.

18Sound 12NCX910N: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 12NCX910N ist ein 12-Zoll-Koaxial-Chassis aus der Serie NCX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 12NCX910N mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs57 Hz
Gesamtgüte Qts0,3
Elektrische Güte Qes0,31
Mechanische Güte Qms10
Äquivalentvolumen Vas58,0 l
Bewegte Masse Mms53,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax6,9 mm
Antriebsfaktor BL18,1 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le0,78 mH

Gehäusevorschlag

Der EBP von 184 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 57 / 0,31

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,7 l
Einbauresonanz Fc
134 Hz
Grenzfrequenz F3
134 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,8 l
Abstimmfrequenz Fb
77 Hz
Grenzfrequenz F3
88 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie NCX
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 99.5
Frequenz von (Hz) 60
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 210
Gewicht (kg) 6
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 0.78
Fs (Hz) 57
Qms 10
Qes 0.31
Qts 0.3
Vas (l) 58
Xmax (mm) 6.9
BL (Tm) 18.1
Mms (kg) 0.053
Sd (m²) 0.0531
