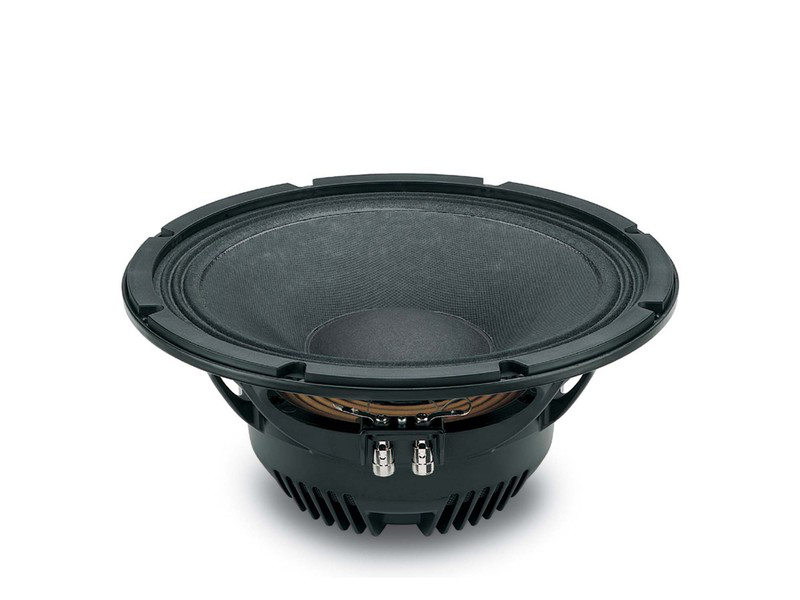

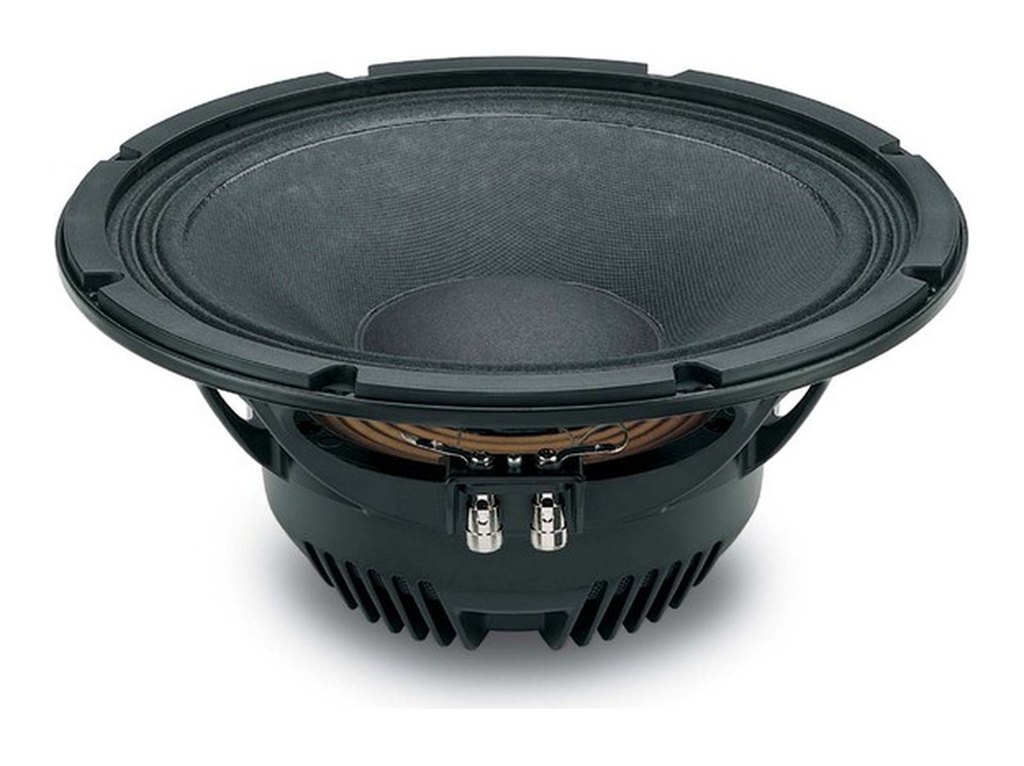

18SOUND 12ND710
18SOUND (Eighteen Sound) 12ND710 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0013
Dokumente
18SOUND 12ND710 — 12" · Mitteltöner
450 W AES · 101 dB Empfindlichkeit · Frequenzbereich 60 Hz – 6000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 3 "
- Belastbarkeit: 450 W AES
- Empfindlichkeit: 101 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 4.4 kg
- Einbautiefe: 141 mm
- Frequenzbereich: 60 – 6000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: ND · Artikel-Nr: 42A-CHS-MT-18S-0013
18Sound 12ND710: 12"-Neodym-Grundton-Mitteltöner mit 5 mm Xmax und 60–6.000 Hz
Xmax 5 mm, Qts 0,2, Nutzbereich 60 bis 6.000 Hz: Der 18Sound 12ND710 ist der Grundton-Mitteltöner der ND-Serie für Bassreflex-Tops – ein 12"-Neodym-Chassis mit 3"-Schwingspule, 450 W AES, 101 dB Empfindlichkeit an 8 Ω und 4,4 kg Gewicht. Er sitzt damit zwischen den reinen Mitteltönern mit sehr niedrigem Qts und den Tieftönern, die zwar Hub haben, aber im oberen Mittelton nicht mehr sauber sind.
Fs 52 Hz, Vas 92 l und Qms 6 beschreiben ein Chassis mit geringen mechanischen Verlusten; BL 18 Tm bei 40 g Membranmasse ist ein kräftiger, aber nicht überdämpfter Antrieb. Die Induktivität von 1 mH bleibt für eine 3"-Spule im Rahmen, und die Bandbreite bis 6.000 Hz zeigt, dass die Membran im oberen Mittelton noch kontrolliert arbeitet. Einbautiefe 141 mm.
Einsatz und Gehäuse
Bassreflex-Richtwert: 14 l, Abstimmung 93 Hz, untere Grenzfrequenz um 129 Hz. Das passt zu einem kompakten Dreiwege-Top, in dem der 12ND710 den Grundton oberhalb eines Subwoofers übernimmt; das EBP von 260 spricht klar für diese Reflexlösung statt für ein großes geschlossenes Gehäuse. Als Mitteltonabteil geschlossen: etwa 8 l bei 184 Hz Eckfrequenz, dann mit Hochpass deutlich oberhalb von 60 Hz. Die Gehäuseberechnung bei 42.audio erledigt die Feinauslegung.
Für den Hochton ist bis 6.000 Hz Platz – ein 2"-Kompressionstreiber am großen Horn für hohen Pegel oder ein 1"-Treiber bei hoher Trennung. Vergleichbar abgestimmt sind der B&C 12NDL76 (Fs 50 Hz, Qts 0,2, Vas 73 l) sowie die Tieftöner 12ND940 und 12ND930 aus dem eigenen Programm, die mit ähnlichem Qts als Bassalternativen infrage kommen, wenn mehr Tiefgang gefragt ist.
Worauf du achten solltest
- Xmax 5 mm, Fs 52 Hz: Grundton im 14-l-Reflexgehäuse, Subwoofer darunter.
- 101 dB an 8 Ω: hoher Wirkungsgrad, wenig Pegelanpassung nötig.
- 450 W AES, 3"-Spule: für Dauerbetrieb im Grundton und Mittelton.
- 4,4 kg, 141 mm tief: Neodym, leicht, aber nicht flach.
- 60–6.000 Hz: freie Wahl der Trennung zum Hochtöner.
Häufige Fragen
12ND710 oder 12ND610?
Der 12ND710 hat mehr Hub, einen höheren Qts und ist damit für Bassreflex-Tops mit Grundton gedacht. Der 12ND610 ist stärker bedämpft und für Hornladung oder reine Mitteltonabteile ausgelegt. Wer Grundton braucht, nimmt den 12ND710.
Welches Gehäuse für ein Zweiwege-Top mit Sub?
Bassreflex um 14 l auf 93 Hz, untere Grenze um 129 Hz, Hochpass oberhalb der Abstimmung. Nach oben trennst du unter 6.000 Hz zum Kompressionstreiber; die Werte sind Richtwerte.
Welcher Verstärker?
Ein Kanal mit bis zu 450 W an 8 Ω. Wegen 101 dB Empfindlichkeit ist die Leistung selten der Engpass; der Hochpass entscheidet, ob die 5 mm Xmax für Musik reichen oder von Subbass verbraucht werden.
Bei 42.audio bekommst du den 18SOUND 12ND710 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 52 Hz |
| Gesamtgüte Qts | 0,2 |
| Elektrische Güte Qes | 0,2 |
| Mechanische Güte Qms | 6 |
| Äquivalentvolumen Vas | 92,0 l |
| Bewegte Masse Mms | 40,0 g |
| Membranfläche Sd | 530 cm² |
| Lineare Auslenkung Xmax | 5 mm |
| Antriebsfaktor BL | 18 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 12NDL76fs 50 Hz · Qts 0,2 · Vas 73 l · in der Datenbank
- 18 Sound 12ND940fs 49 Hz · Qts 0,2 · Vas 64,8 l · im Shop
- B&C Speakers 12NW100fs 44 Hz · Qts 0,2 · Vas 43,3 l · in der Datenbank
- B&C Speakers 12MH32fs 53 Hz · Qts 0,19 · Vas 63 l · in der Datenbank
- B&C Speakers 12NW100fs 42 Hz · Qts 0,2 · Vas 44 l · in der Datenbank
- 18 Sound 12ND930fs 50 Hz · Qts 0,21 · Vas 70 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | ND |
| Magnet | Neo |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 450 |
| Empfindlichkeit (dB) | 101 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 6000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 141 |
| Gewicht (kg) | 4.4 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 1 |
| Fs (Hz) | 52 |
| Qms | 6 |
| Qes | 0.2 |
| Qts | 0.2 |
| Vas (l) | 92 |
| Xmax (mm) | 5 |
| BL (Tm) | 18 |
| Mms (kg) | 0.04 |
| Sd (m²) | 0.053 |
