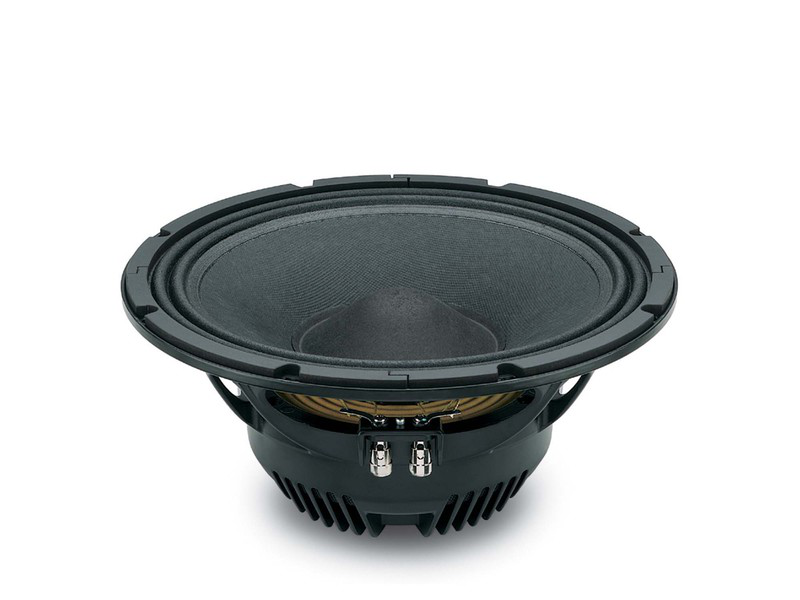

18SOUND 12ND830

https://42.audio/web/image/product.template/11854/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 12ND830 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0012

335,00 € 335.0 EUR 335,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 12ND830

18SOUND 12ND830 — 12" · Mitteltöner

450 W AES · 99 dB Empfindlichkeit · Frequenzbereich 53 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 4.3 kg
  • Einbautiefe: 140 mm
  • Frequenzbereich: 53 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: ND · Artikel-Nr: 42A-CHS-MT-18S-0012

18Sound 12ND830: 12"-Neodym-Mitteltieftöner mit 6,5 mm Xmax und 3"-Schwingspule

Der 12ND830 ist ein 12"-Chassis aus der ND-Serie von 18Sound (Eighteen Sound), das den Grundton mit abdeckt: 53 Hz bis 5.000 Hz Übertragungsbereich, 99 dB Empfindlichkeit, 450 W AES Belastbarkeit und ein Neodymantrieb, der das Gewicht bei 4,3 kg hält. Die 3"-Schwingspule ist für einen 12"-Mitteltieftöner großzügig bemessen und liefert die thermische Reserve, die ein Chassis braucht, wenn es in einer 2-Wege-Box alles unterhalb des Hochtonhorns übernimmt.

Innerhalb der Kategorie fällt der 12ND830 durch seine Hubfähigkeit auf. 6,5 mm Xmax sind für einen Mitteltöner mit Grundtonanteil viel und erlauben Pegel im Grundton, ohne dass die Schwingspule früh das lineare Magnetfeld verlässt. Die Thiele-Small-Parameter (Fs 55 Hz, Qts 0,28, Vas 72 l, BL 17,6 Tm) beschreiben einen kräftigen Antrieb an einer bewegten Masse von 46 g – ein Kompromiss, der Tieftontauglichkeit und Mittelton-Auflösung in einem Chassis vereint, statt eine Seite zu opfern.

Einsatz und Gehäuse

Als Mitteltöner in einer 3-Wege-Box gehört der 12ND830 in ein geschlossenes Mitteltonabteil; als Richtwert für eine Butterworth-Abstimmung ergeben sich rund 13 l mit einer Einbauresonanz von 139 Hz. Wer das Chassis in einer 2-Wege-Box bis in den Grundton nutzen will, hat im Bassreflex-Richtwert einen Startpunkt: etwa 28 l, abgestimmt auf 73 Hz, mit einer unteren Grenzfrequenz f3 um 85 Hz. Der EBP von 183 bestätigt, dass ein Reflexgehäuse hier gegenüber der geschlossenen Box die sinnvollere Wahl ist, sobald Tiefgang zählt. Für die genaue Auslegung stehen die Gehäuseberechnung und die Chassis-Datenbank auf 42.audio bereit.

Nach oben reicht der Übertragungsbereich bis 5.000 Hz; sinnvoll ist eine Trennung deutlich darunter, damit Konus und Schwingspule nicht in den Bereich beginnender Partialschwingungen laufen. Mit 99 dB passt das Chassis pegelmäßig zu Kompressionstreibern an Hörnern aus dem 18Sound-Programm, ohne dass der Hochtöner stark abgesenkt werden muss.

Worauf du achten solltest

  • 8 Ω nominal, Re 5,7 Ω: unkritisch für jede Endstufe; eine 4-Ω-Ausführung ist ebenfalls gelistet.
  • Einbautiefe 140 mm plus Luft hinter dem Magneten einplanen – Neodym baut kompakt, aber nicht flach.
  • 4,3 kg: leicht genug für mobile Tops, der Neodymring hält Antrieb und Korb schlank.
  • Xmax 6,5 mm und 450 W AES: echte Hubreserve, Hochpass unterhalb der Abstimmfrequenz trotzdem setzen.
  • Le 1,5 mH: die Induktivität senkt den Pegel oben früh ab, Weiche entsprechend entzerren.

Häufige Fragen

Eignet sich der 12ND830 als Tiefmitteltöner in einer 2-Wege-PA-Box?

Ja, genau dafür ist er ausgelegt. 6,5 mm Xmax, 450 W AES und ein Bassreflex-Richtwert um 28 l mit f3 bei 85 Hz ergeben ein kompaktes Top, das den Grundton sauber abbildet. Für tiefen Bass gehört ein Subwoofer darunter.

Welcher Verstärker passt zum 12ND830?

An 8 Ω ist eine Endstufe im Bereich der 450 W AES Nennbelastbarkeit sinnvoll. Wichtiger als die reine Leistung ist ein Hochpassfilter, das den Konus unterhalb der Abstimmfrequenz entlastet; mit 99 dB Empfindlichkeit erreicht das Chassis auch mit moderater Leistung hohen Pegel.

Worin unterscheidet sich der 12ND830 vom 18Sound 12W750?

Der 12W750 hat mit Fs 49 Hz, Qts 0,28 und Vas 73 l nahezu deckungsgleiche Kleinsignalparameter, gehört aber in eine andere Serie. Der Unterschied liegt im Antrieb und im Gewicht – der 12ND830 ist mit Neodym und 4,3 kg die leichte Variante. In der Chassis-Datenbank von 42.audio lassen sich beide direkt nebeneinanderlegen.

Bei 42.audio bekommst du den 18SOUND 12ND830 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs55 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,3
Mechanische Güte Qms5,15
Äquivalentvolumen Vas72,0 l
Bewegte Masse Mms46,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL17,6 Tm
Gleichstromwiderstand Re5,7 Ω
Schwingspuleninduktivität Le1,5 mH

Gehäusevorschlag

Der EBP von 183 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 55 / 0,3

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
13,4 l
Einbauresonanz Fc
139 Hz
Grenzfrequenz F3
139 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,6 l
Abstimmfrequenz Fb
80 Hz
Grenzfrequenz F3
93 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie ND
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 99
Frequenz von (Hz) 53
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 140
Gewicht (kg) 4.3
Thiele-Small-Parameter
Re (Ω) 5.7
Le (mH) 1.5
Fs (Hz) 55
Qms 5.15
Qes 0.3
Qts 0.28
Vas (l) 72
Xmax (mm) 6.5
BL (Tm) 17.6
Mms (kg) 0.046
Sd (m²) 0.0531
