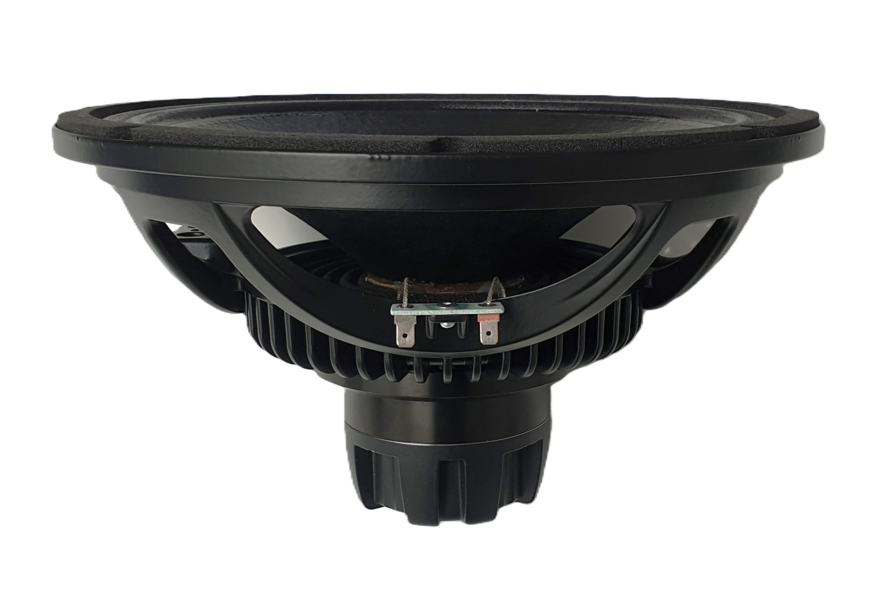

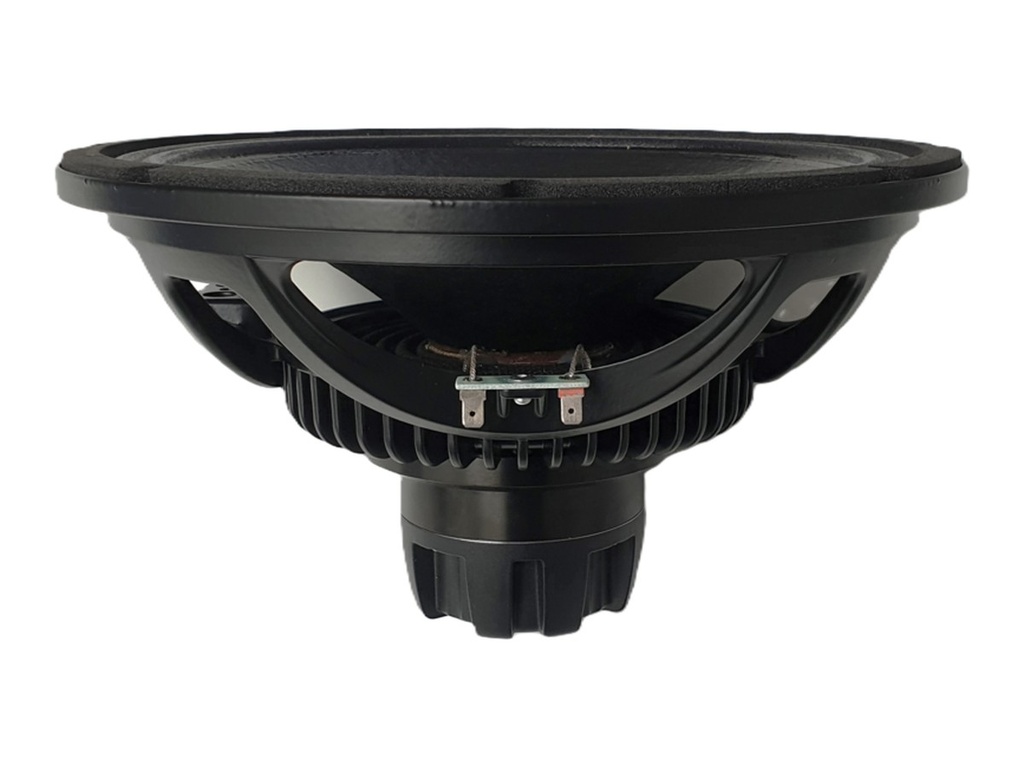

18SOUND 12NTLW2500

18SOUND 12NTLW2500

https://42.audio/web/image/product.template/11847/image_1920?unique=652cbef

18SOUND (Eighteen Sound) 12NTLW2500 — 12" / 12 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Neodym · Dual-Gap
2x2,5"-Schwingspule · 4/8/16 Ω
Art.-Nr.: 42A-CHS-TT-18S-0060

293,00 € 293.0 EUR 293,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12NTLW2500

18SOUND 12NTLW2500 — 12" · Tieftöner

500 W AES · 97.5 dB Empfindlichkeit · Frequenzbereich 55 Hz – 4500 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 2.5 "
  • Belastbarkeit: 500 W AES
  • Empfindlichkeit: 97.5 dB
  • Impedanz: 4 Ω
  • Magnet: Neo
  • Gewicht: 3.6 kg

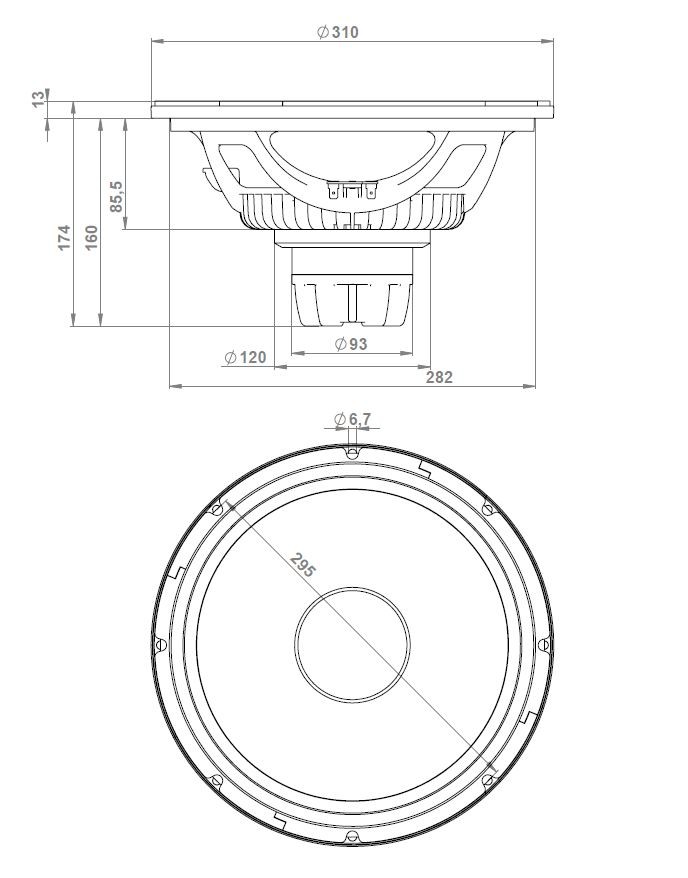

  • Einbautiefe: 175 mm

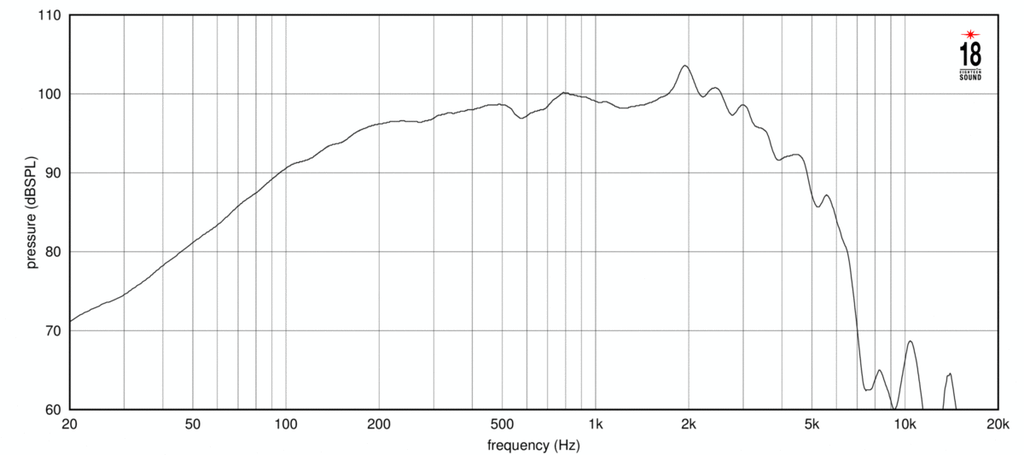

  • Frequenzbereich: 55 – 4500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0060

Thiele-Small-Parameter

Nennimpedanz4 Ω

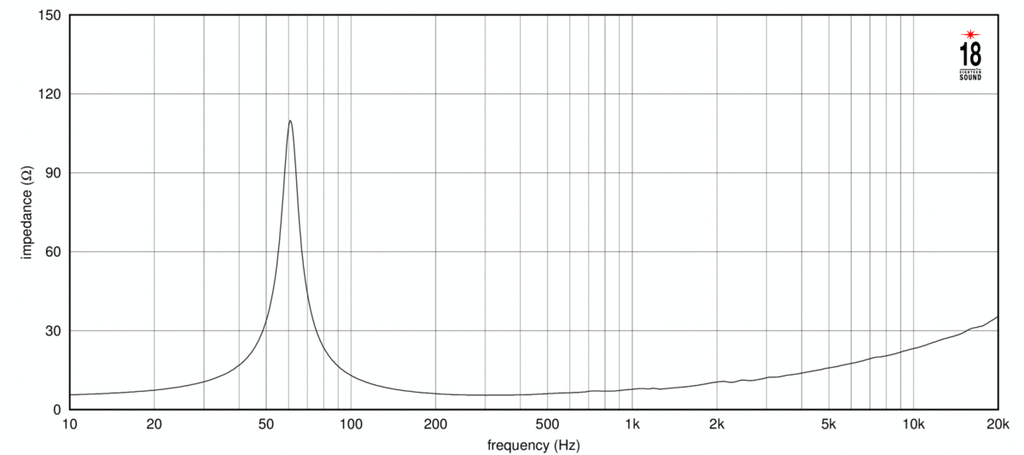

Resonanzfrequenz fs52 Hz
Gesamtgüte Qts0,31
Elektrische Güte Qes0,32
Mechanische Güte Qms10,2
Äquivalentvolumen Vas52,7 l
Bewegte Masse Mms71,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax7,6 mm
Antriebsfaktor BL14,4 Tm
Gleichstromwiderstand Re2,8 Ω
Schwingspuleninduktivität Le0,31 mH

Gehäusevorschlag

Der EBP von 162 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 52 / 0,32

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
12,5 l
Einbauresonanz Fc
119 Hz
Grenzfrequenz F3
119 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
22,1 l
Abstimmfrequenz Fb
68 Hz
Grenzfrequenz F3
76 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 4
Belastbarkeit (W) 500
Empfindlichkeit (dB) 97.5
Frequenz von (Hz) 55
Frequenz bis (Hz) 4500
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 2.5
Einbautiefe (mm) 175
Gewicht (kg) 3.6
Thiele-Small-Parameter
Re (Ω) 2.8
Le (mH) 0.31
Fs (Hz) 52
Qms 10.2
Qes 0.32
Qts 0.31
Vas (l) 52.7
Xmax (mm) 7.6
BL (Tm) 14.4
Mms (kg) 0.071
Sd (m²) 0.0531
