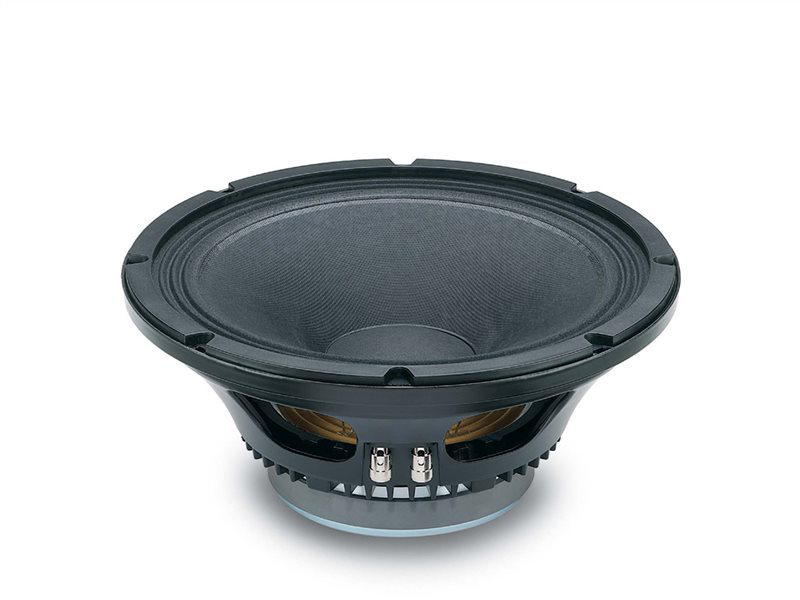

18SOUND 12W500
18SOUND (Eighteen Sound) 12W500 — 12" / 12 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
2,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0003
Dokumente
18SOUND 12W500 — 12" · Mitteltöner
350 W AES · 99.5 dB Empfindlichkeit · Frequenzbereich 50 Hz – 6000 Hz
Technische Daten
- Durchmesser: 12 "
- Schwingspule: 2.5 "
- Belastbarkeit: 350 W AES
- Empfindlichkeit: 99.5 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 5.2 kg
- Einbautiefe: 141 mm
- Frequenzbereich: 50 – 6000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: W · Artikel-Nr: 42A-CHS-MT-18S-0003
18Sound 12W500: 12"-Ferrit-Mitteltieftöner mit 99,5 dB für Tops bis 50 Hz
Der 12W500 aus der W-Serie von 18Sound (Eighteen Sound) ist die Ferrit-Antwort auf die Frage nach einem gutmütigen 12"-Mitteltieftöner: 350 W AES, 99,5 dB Empfindlichkeit, 2,5"-Schwingspule und ein Übertragungsbereich von 50 Hz bis 6.000 Hz. Mit 5,2 kg wiegt er mehr als die Neodymkollegen, dafür bleibt der Antrieb thermisch stabil und die Kosten im Rahmen – für Selbstbauer und kleine Serien ein handfestes Argument.
Bemerkenswert ist der Qts von 0,36. Zusammen mit Fs 46 Hz, Vas 123 l und BL 12,1 Tm beschreibt er ein Chassis, das nicht auf maximalen Antriebsüberschuss getrimmt ist, sondern auf eine ausgewogene Abstimmung, die in normalen Bassreflexgehäusen ohne Tricks tief spielt. Die bewegte Masse von 36,5 g ist für ein 12"-Chassis leicht und erklärt, warum die Empfindlichkeit trotz des moderaten Antriebs bei 99,5 dB liegt.
Einsatz und Gehäuse
Als Mitteltöner in einer 3-Wege-Box läuft der 12W500 in einem geschlossenen Mitteltonabteil, für das der Richtwert 43 l mit einer Einbauresonanz von 90 Hz nennt – ein vergleichsweise großes Abteil, das die weiche Aufhängung mit dem hohen Vas erklärt. Interessanter ist der Einsatz als Tiefmitteltöner in einem 2-Wege-Top: Der Bassreflex-Richtwert liegt bei 98 l, abgestimmt auf 48 Hz, mit einer f3 um 50 Hz. Das ist für ein 12"-Chassis ohne Subwoofer ein tiefer Wert und macht den 12W500 zum Kandidaten für Fullrange-Boxen, Bühnenmonitore mit Substanz und Heimkino-Projekte mit hohem Wirkungsgrad. Der EBP von 121 liegt nahe an der Grenze, an der geschlossen und Reflex beide funktionieren; die Gehäuseberechnung auf 42.audio zeigt, was welches Volumen bringt.
Die obere Grenze von 6.000 Hz lässt Raum für die Trennung zu einem 1"-Kompressionstreiber, sinnvoll deutlich darunter. Der Xmax von 4 mm setzt die Grenze beim Pegel im Tiefton – wer laut und tief zugleich will, setzt einen Hochpass und einen Subwoofer ein.
Worauf du achten solltest
- 8 Ω, Re 5,2 Ω: unkritische Last; eine 4-Ω-Variante ist zusätzlich gelistet.
- Ferritmagnet: 5,2 kg Gewicht, dafür robust bei Dauerlast und günstiger als Neodym.
- Einbautiefe 141 mm – der Ferritantrieb braucht Platz hinter der Schallwand.
- Xmax 4 mm bei 98 l Reflexvolumen: Hochpass unter 48 Hz schützt vor Überhub.
- Qts 0,36 und Vas 123 l: verträgt größere Gehäuse, nicht für Minigehäuse gedacht.
Häufige Fragen
Kann ich mit dem 12W500 eine Fullrange-Box ohne Subwoofer bauen?
Ja, das ist seine Stärke. Im Bassreflex-Richtwert von 98 l mit Abstimmung auf 48 Hz liegt die untere Grenzfrequenz um 50 Hz. Der Pegel im Bass bleibt wegen 4 mm Xmax begrenzt, für Sprache, Akustik und moderate Musiklautstärke reicht das aus.
Welcher Verstärker passt zum 12W500?
Ein Kanal mit ungefähr 350 W an 8 Ω deckt die AES-Belastbarkeit ab. Mit 99,5 dB Empfindlichkeit kommt das Chassis auch mit weniger Leistung auf hohen Pegel, entscheidend ist ein Hochpassfilter, das Signale unterhalb der Abstimmfrequenz fernhält.
Wie schlägt sich der 12W500 gegen den FaitalPRO 12PR300?
Beide haben Fs 50 Hz beziehungsweise 46 Hz und Qts 0,36, der 12PR300 kommt mit 92,6 l Vas auf ein etwas kleineres Gehäuse als der 12W500 mit 123 l. In der Praxis sind beide für ähnliche Reflexkonzepte geeignet; die Chassis-Datenbank von 42.audio zeigt die Parameter im direkten Vergleich.
Bei 42.audio bekommst du den 18SOUND 12W500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 46 Hz |
| Gesamtgüte Qts | 0,36 |
| Elektrische Güte Qes | 0,38 |
| Mechanische Güte Qms | 6,02 |
| Äquivalentvolumen Vas | 123,0 l |
| Bewegte Masse Mms | 36,5 g |
| Membranfläche Sd | 531 cm² |
| Lineare Auslenkung Xmax | 4 mm |
| Antriebsfaktor BL | 12,1 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 1,12 mH |
Gehäusevorschlag
Der EBP von 121 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 46 / 0,38
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 43,1 l
- Einbauresonanz Fc
- 90 Hz
- Grenzfrequenz F3
- 90 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 84,5 l
- Abstimmfrequenz Fb
- 52 Hz
- Grenzfrequenz F3
- 54 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 12PR300fs 50 Hz · Qts 0,36 · Vas 92,6 l · in der Datenbank
- FaitalPRO 12FH500fs 48 Hz · Qts 0,37 · Vas 77,4 l · in der Datenbank
- FaitalPRO 12PR320fs 42 Hz · Qts 0,37 · Vas 113,3 l · in der Datenbank
- FaitalPRO 12RS550fs 42 Hz · Qts 0,37 · Vas 45,4 l · in der Datenbank
- B&C Speakers 12PLB100fs 50 Hz · Qts 0,37 · Vas 47 l · in der Datenbank
- B&C Speakers 12NDL88fs 50 Hz · Qts 0,37 · Vas 55 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | W |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 350 |
| Empfindlichkeit (dB) | 99.5 |
| Frequenz von (Hz) | 50 |
| Frequenz bis (Hz) | 6000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 12 |
| Schwingspule (Zoll) | 2.5 |
| Einbautiefe (mm) | 141 |
| Gewicht (kg) | 5.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 1.12 |
| Fs (Hz) | 46 |
| Qms | 6.02 |
| Qes | 0.38 |
| Qts | 0.36 |
| Vas (l) | 123 |
| Xmax (mm) | 4 |
| BL (Tm) | 12.1 |
| Mms (kg) | 0.0365 |
| Sd (m²) | 0.0531 |
