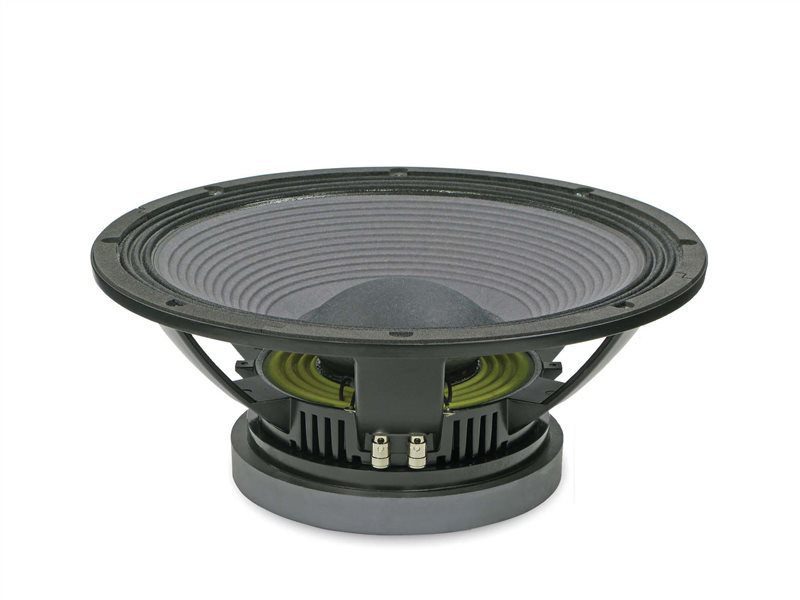

18SOUND 15LW2400
18SOUND (Eighteen Sound) 15LW2400 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0013
Dokumente
18SOUND 15LW2400 — 15" · Tieftöner
1200 W AES · 97 dB Empfindlichkeit · Frequenzbereich 40 Hz – 2200 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 11.2 kg
- Einbautiefe: 181 mm
- Frequenzbereich: 40 – 2200 Hz
Datenblatt (PDF) · Herstellerseite
Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0013
18Sound 15LW2400: 15"-Tieftöner mit 1.200 W AES, 10 mm Xmax und 11,2 kg
Der 15LW2400 ist der belastbarste Ferrit-15er in der LW-Serie von 18Sound: 1.200 W AES auf einer 4"-Schwingspule, 10 mm Xmax und ein Kraftfaktor von 24 Tm. Gleichzeitig ist er mit 11,2 kg leichter als die übrigen Ferrit-Modelle der Reihe, was bei einem Ferritmagneten auf einen effizienter konstruierten Motor hindeutet. Die Kennempfindlichkeit liegt bei 97 dB, der Nennbereich bei 40 bis 2.200 Hz.
Bei den Thiele-Small-Parametern zeigt sich ein etwas anderes Profil als bei den übrigen LW-Modellen: Fs 40 Hz, Qts 0,3, Vas 131 l, Qms 4,75 und eine Schwingspuleninduktivität von nur 1,25 mH. Das etwas höhere Qts und der mehr Hub machen den 15LW2400 zum flexibleren Chassis, das in Bassreflexgehäusen mehr Tiefgang erreicht, ohne die Kompaktheit aufzugeben. Der EBP von 125 bestätigt die Ausrichtung auf Reflex- und Horngehäuse.
Einsatz und Gehäuse
Rechnerisch landet der 15LW2400 in einem Bassreflexgehäuse mit etwa 62 l, abgestimmt auf 50 Hz, mit einer unteren Grenzfrequenz um 56 Hz. Das ist ein guter Kompromiss zwischen Tiefgang und Gehäusegröße für Subwoofer in Doppel-15"-Ausführung oder als Bassabteil in größeren 3-Wege-Boxen. Die geschlossene Auslegung mit 29 l und einer Einbauresonanz um 94 Hz eignet sich nur als Kickbass in Mehrwegsystemen. Wie immer gilt: Diese Werte sind Richtwerte aus Näherungsformeln, die genaue Auslegung erledigst du mit der Gehäuseberechnung von 42.audio.
Die 10 mm Xmax in Verbindung mit 1.200 W AES bedeuten, dass der Treiber im Sub-Einsatz deutlich mehr Verschiebevolumen bereitstellt als seine Serienkollegen. Wer ihn bis zur oberen Grenze von 2.200 Hz nutzt, profitiert von der niedrigen Induktivität, sollte die Trennung aber deutlich darunter ansetzen. Einbautiefe: 181 mm, also spürbar mehr als bei den anderen LW-Modellen.
Worauf du achten solltest
- 1.200 W AES und 10 mm Xmax: am meisten Belastbarkeit und Hub innerhalb der LW-15er.
- Einbautiefe 181 mm: tiefer als die übrigen LW-15er, im Gehäuse berücksichtigen.
- Re 5,3 Ω, 8 Ω nominal, auch als 4-Ω-Version: Endstufe auf die Parallelschaltung auslegen.
- Le 1,25 mH: relativ niedrig, damit sauberes Verhalten bis in den unteren Mittelton.
- 11,2 kg trotz Ferritmagnet: für einen Ferrit-15er mit dieser Belastbarkeit vergleichsweise leicht.
Häufige Fragen
Ist der 15LW2400 ein Subwoofer- oder ein Bass-Chassis?
Beides. Mit 40 Hz Fs, Qts 0,3 und 10 mm Xmax funktioniert er in einem Reflexgehäuse um 62 l als Subwoofer, mit 1,25 mH Induktivität und 2.200 Hz oberer Grenze auch als Bass in 2- und 3-Wege-Boxen.
Wie schlägt sich der 15LW2400 gegen den 18Sound 15W700 oder den Beyma 15WR400?
Alle drei liegen bei Qts 0,3. Der 15W700 hat mit 38 Hz Fs und 217 l Vas, der Beyma 15WR400 mit 36 Hz und 236 l jeweils ein größeres Vas und wollen entsprechend größere Gehäuse. Der 15LW2400 mit 131 l Vas bleibt kompakter und bringt 1.200 W AES mit.
Welcher Verstärker für den 15LW2400?
Für ein Chassis an 8 Ω eine Endstufe in der Größenordnung der 1.200 W AES, bei zwei parallelen Chassis an 4 Ω entsprechend mehr. Ein Limiter auf Hubbasis ist bei 10 mm Xmax der beste Schutz.
Bei 42.audio bekommst du den 18SOUND 15LW2400 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 40 Hz |
| Gesamtgüte Qts | 0,3 |
| Elektrische Güte Qes | 0,32 |
| Mechanische Güte Qms | 4,75 |
| Äquivalentvolumen Vas | 131,0 l |
| Bewegte Masse Mms | 138,0 g |
| Membranfläche Sd | 850 cm² |
| Lineare Auslenkung Xmax | 10 mm |
| Antriebsfaktor BL | 24 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 1,25 mH |
Gehäusevorschlag
Der EBP von 125 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 40 / 0,32
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 28,8 l
- Einbauresonanz Fc
- 94 Hz
- Grenzfrequenz F3
- 94 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 49,3 l
- Abstimmfrequenz Fb
- 54 Hz
- Grenzfrequenz F3
- 61 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 15HP1030fs 40 Hz · Qts 0,3 · Vas 88,3 l · in der Datenbank
- B&C Speakers 15CLA76fs 40 Hz · Qts 0,3 · Vas 176 l · in der Datenbank
- 18 Sound 15W700fs 38 Hz · Qts 0,3 · Vas 217 l · im Shop
- FaitalPRO 15FX560fs 38 Hz · Qts 0,3 · Vas 159 l · in der Datenbank
- FaitalPRO 15XL1400fs 38 Hz · Qts 0,3 · Vas 84,3 l · in der Datenbank
- Beyma 15WR400fs 36 Hz · Qts 0,3 · Vas 236 l · im Shop
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | LW |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 2200 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 181 |
| Gewicht (kg) | 11.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 1.25 |
| Fs (Hz) | 40 |
| Qms | 4.75 |
| Qes | 0.32 |
| Qts | 0.3 |
| Vas (l) | 131 |
| Xmax (mm) | 10 |
| BL (Tm) | 24 |
| Mms (kg) | 0.138 |
| Sd (m²) | 0.085 |
