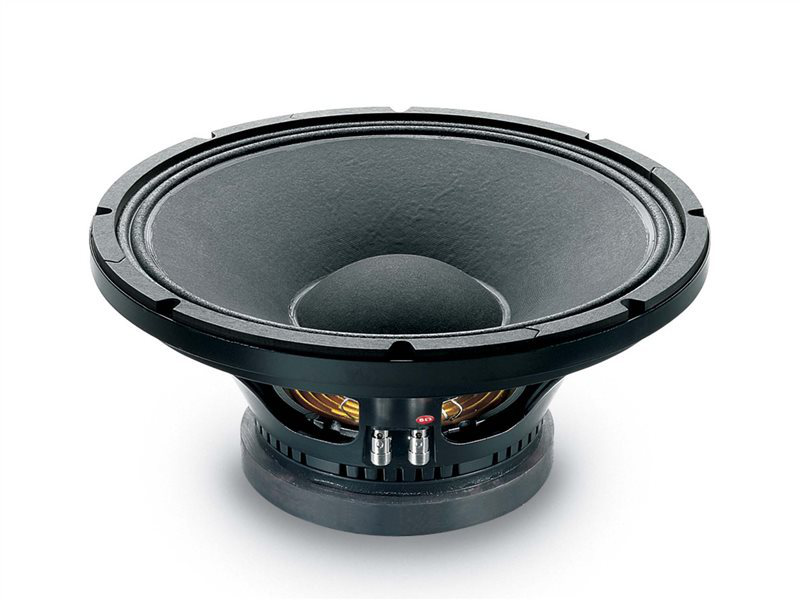

18SOUND 15W700

https://42.audio/web/image/product.template/11752/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15W700 — 15" / 15 Zoll · Tieftöner/Mitteltöner (WM) · Subwoofer / Bass · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0019

254,00 € 254.0 EUR 254,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15W700

18SOUND 15W700 — 15" · Tieftöner

450 W AES · 99 dB Empfindlichkeit · Frequenzbereich 38 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 3 "
  • Belastbarkeit: 450 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 8.5 kg
  • Einbautiefe: 168 mm
  • Frequenzbereich: 38 – 5000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0019

18Sound 15W700: 15"-Ferrit-Bass-Mitteltöner mit 99 dB und 38 Hz Resonanz

Wenn ein 15"-Chassis sowohl tief hinunter als auch weit hinauf reichen soll, ist der 15W700 von 18Sound eine naheliegende Wahl. Der Ferrit-Woofer aus der W-Serie kombiniert eine Resonanzfrequenz von 38 Hz mit einem Übertragungsbereich bis 5000 Hz, 99 dB Empfindlichkeit und einer 3"-Schwingspule mit 450 W AES. Die bewegte Masse von 80 g ist für einen 15"-Tieftöner niedrig, der Antrieb mit BL 18,4 Tm kräftig.

Die Parameter Qts 0,3, Qes 0,33 und Vas 217 l beschreiben eine weiche, große Membran mit starker elektrischer Dämpfung – die Kombination, die hohen Wirkungsgrad mit Bassreflex-Tauglichkeit verbindet. Das niedrige Qms von 3,8 deutet auf hohe mechanische Dämpfung der Aufhängung hin. Gewicht 8,5 kg, Einbautiefe 168 mm, Induktivität 1,57 mH, linearer Hub 6,5 mm.

Einsatz und Gehäuse

EBP 115 ordnet den 15W700 dem Bassreflexgehäuse zu. Der Richtwert aus den TSP: rund 103 l netto, Abstimmung 47 Hz, f3 etwa 53 Hz. Für ein 15"-Topteil mit Horn ist das ein Volumen, das kräftigen, tiefen Bass ohne Subwoofer liefert; in einer PA mit Subwoofern kann das Gehäuse kleiner und die Trennung höher ausfallen. Als Mitteltöner in einem 3-Wege-System gehört das Chassis in ein geschlossenes Mitteltonabteil, für das der Richtwert bei rund 48 l liegt. Die Gehäuseberechnung von 42.audio hilft bei beiden Varianten.

Die obere Grenze von 5000 Hz gibt bei der Trennung viel Freiheit; in der Praxis übernimmt ein Kompressionstreiber am Horn deutlich darunter, damit die Abstrahlung des 15"-Konus nicht zu eng wird. Bei lauten Anwendungen mit tiefer Abstimmung ist der Hub von 6,5 mm der begrenzende Faktor – ein Hochpass unterhalb von fb schützt.

Worauf du achten solltest

  • 99 dB Empfindlichkeit, 80 g Membranmasse, Übertragungsbereich 38–5000 Hz.
  • 450 W AES an 8 Ω (Re 5,7 Ω), 3"-Schwingspule.
  • Ferritmagnet, 8,5 kg, Einbautiefe 168 mm.
  • Xmax 6,5 mm: Bass in Topteilen, kein Subwoofer.
  • Vas 217 l: Bassreflex-Richtwert 103 l, geschlossenes Mittenabteil um 48 l.

Häufige Fragen

Worin unterscheiden sich 15W700 und 15W750?

Der 15W750 hat 600 W Belastbarkeit und 8 mm Hub bei etwas niedrigerem Wirkungsgrad. Der 15W700 ist mit 99 dB wirkungsgradstärker, stärker elektrisch bedämpft (Qts 0,3) und läuft bis 5000 Hz, hat aber nur 450 W und 6,5 mm Hub. Für Topteile mit Horn der 15W700, für mehr Bassreserve der 15W750.

Passt der 15W700 in ein kleineres Gehäuse als 103 l?

Ja, mit höherer Abstimmung. Der f3 steigt dann über 53 Hz, was in einer PA mit Subwoofern kein Nachteil ist. Die Gehäuseberechnung zeigt dir die Kurve für jedes Volumen.

Wie vergleicht er sich mit dem Beyma 15WR400?

Beide haben Qts 0,3, der Beyma hat mit Fs 36 Hz und Vas 236 l eine etwas tiefere Resonanz und braucht mehr Volumen. Der 15W700 ist mit 38 Hz nah dran und mit 99 dB auf hohen Wirkungsgrad ausgelegt; beide findest du im Shop.

Bei 42.audio bekommst du den 18SOUND 15W700 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs38 Hz
Gesamtgüte Qts0,3
Elektrische Güte Qes0,33
Mechanische Güte Qms3,8
Äquivalentvolumen Vas217,0 l
Bewegte Masse Mms80,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL18,4 Tm
Gleichstromwiderstand Re5,7 Ω
Schwingspuleninduktivität Le1,57 mH

Gehäusevorschlag

Der EBP von 115 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 38 / 0,33

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
47,7 l
Einbauresonanz Fc
90 Hz
Grenzfrequenz F3
90 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
81,7 l
Abstimmfrequenz Fb
51 Hz
Grenzfrequenz F3
58 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 450
Empfindlichkeit (dB) 99
Frequenz von (Hz) 38
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 3
Einbautiefe (mm) 168
Gewicht (kg) 8.5
Thiele-Small-Parameter
Re (Ω) 5.7
Le (mH) 1.57
Fs (Hz) 38
Qms 3.8
Qes 0.33
Qts 0.3
Vas (l) 217
Xmax (mm) 6.5
BL (Tm) 18.4
Mms (kg) 0.08
Sd (m²) 0.085
