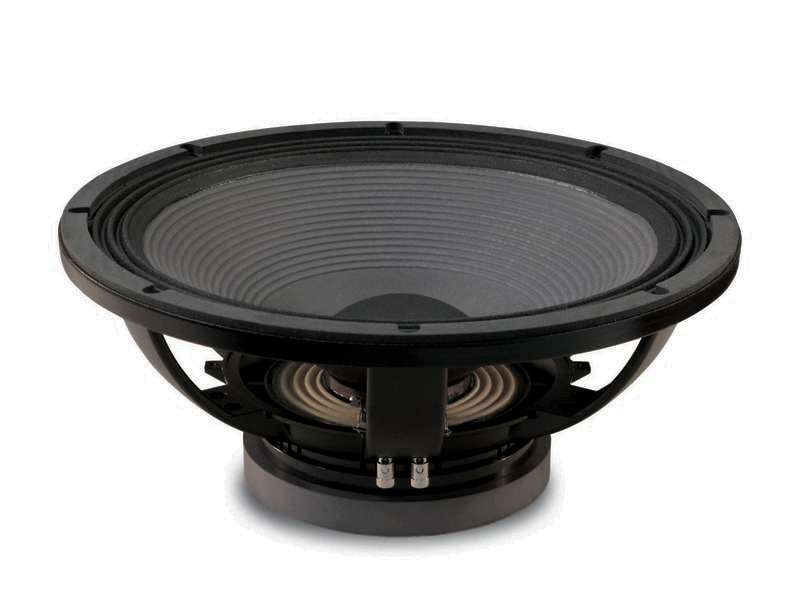

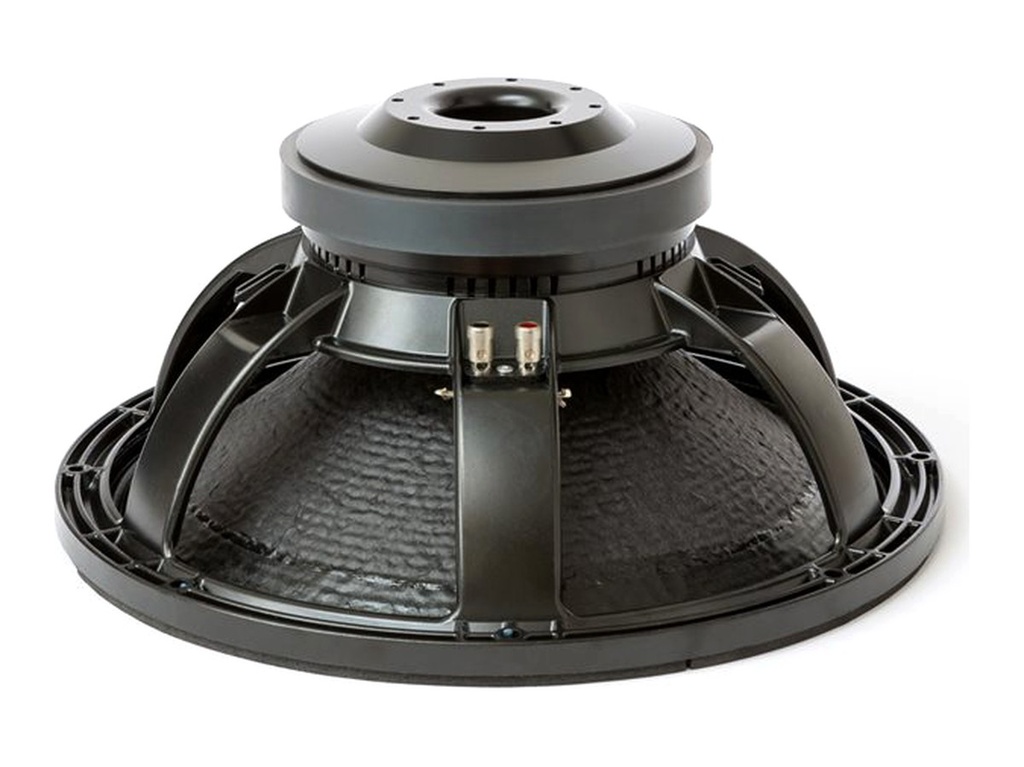

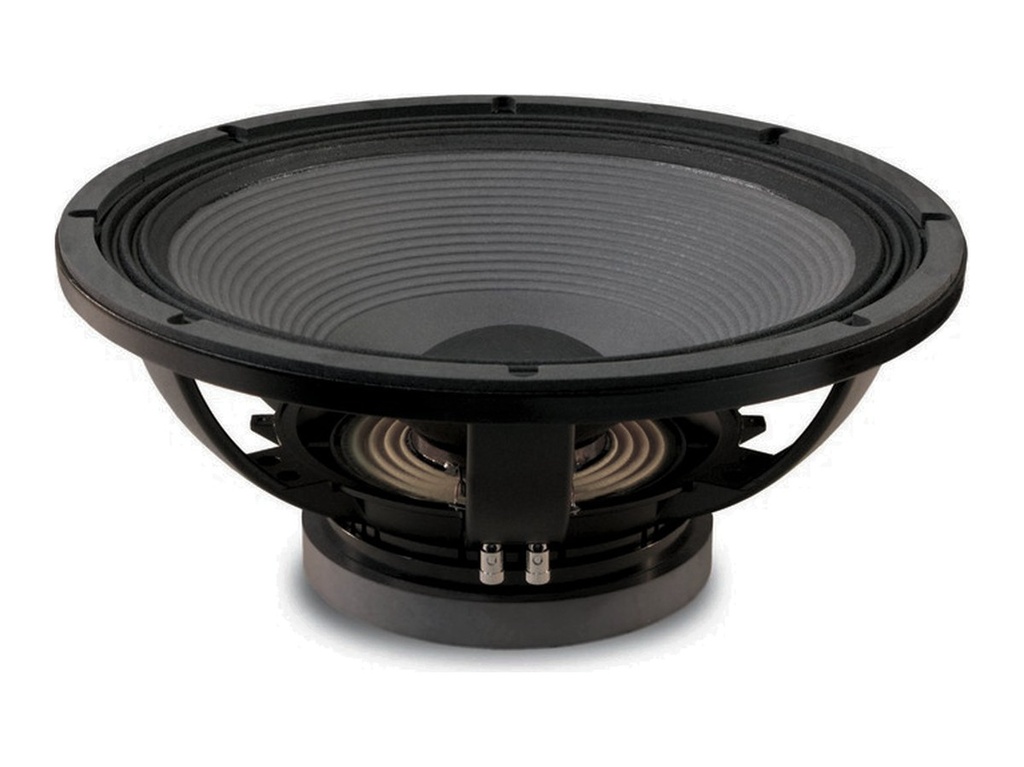

18SOUND 18LW1400
18SOUND (Eighteen Sound) 18LW1400 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 4 Ω
Art.-Nr.: 42A-CHS-TT-18S-0008
Dokumente
18SOUND 18LW1400 — 18" · Tieftöner
1000 W AES · 97 dB Empfindlichkeit · Frequenzbereich 28 Hz – 2500 Hz
Technische Daten
- Durchmesser: 18 "
- Schwingspule: 4 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 97 dB

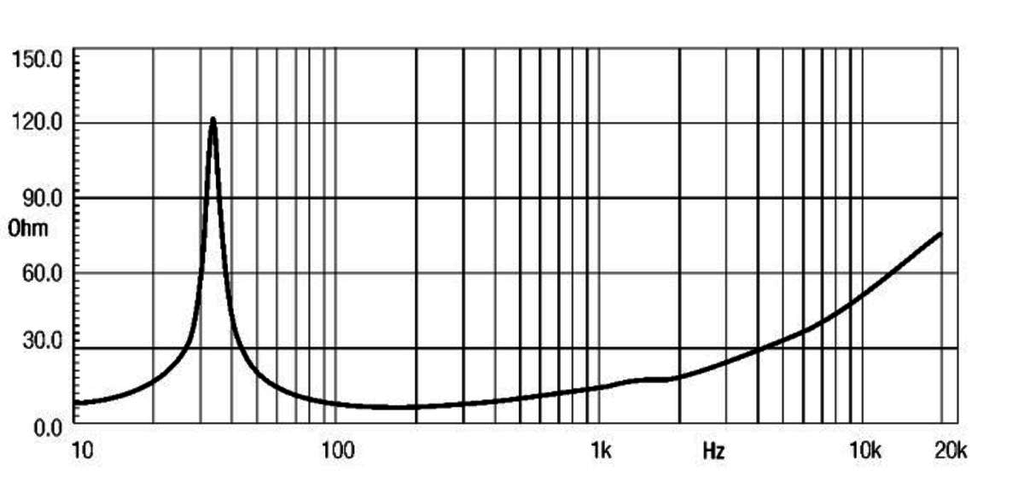

- Impedanz: 4 Ω
- Magnet: Ferrit
- Gewicht: 13.3 kg

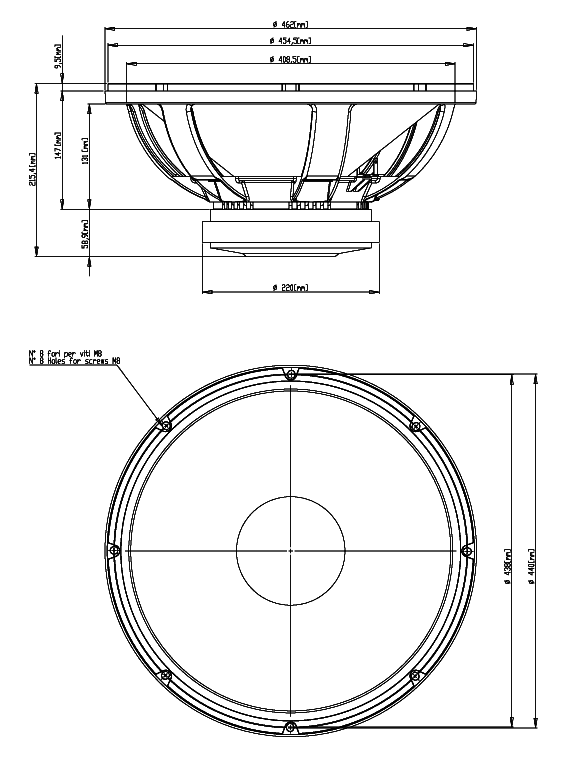

- Einbautiefe: 215 mm

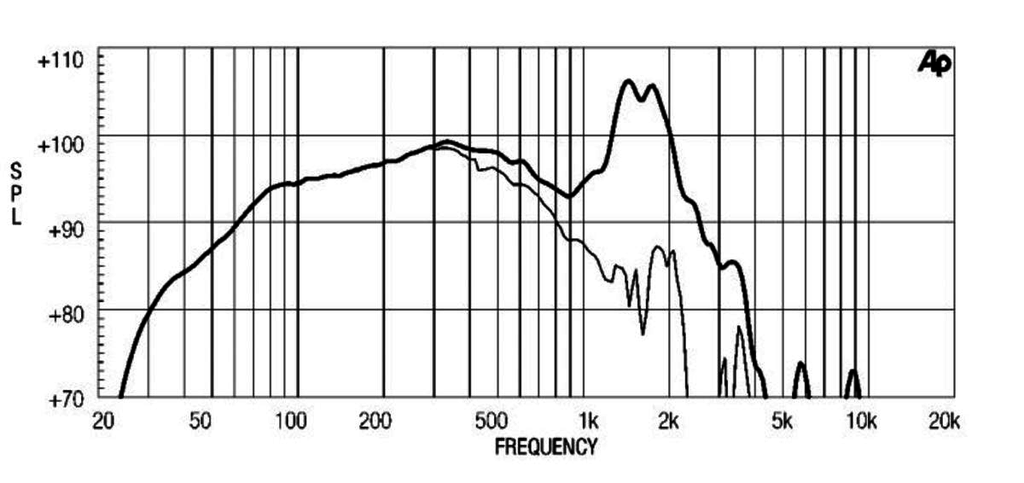

- Frequenzbereich: 28 – 2500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0008
18Sound 18LW1400: 18"-Tieftöner in 4 Ω mit 1.000 W AES und Tiefgang ab 28 Hz
Der 18Sound 18LW1400 ist die 4-Ω-Ausführung eines 18"-Ferrit-Tieftöners aus der LW-Serie, ausgelegt auf 1.000 W AES und 97 dB Kennschalldruck. Mit 28 Hz unterer Grenze und einem nominellen Bereich bis 2.500 Hz gehört er zu den Chassis, die man sowohl als Subwoofer als auch als Bass in einem Fullrange-System einsetzen kann. Die niedrige Impedanz ist hier Absicht: Re 3,6 Ω zieht aus einem Verstärkerkanal mehr Strom und damit mehr Leistung als eine 8-Ω-Spule.
Die Thiele-Small-Parameter zeigen ein ausgewogenes Chassis: Fs 33 Hz, Qts 0,32, Vas 210 l, Xmax 9 mm. Die bewegte Masse von 190 g wird von 22,1 Tm angetrieben, und die geringe Induktivität von 1,5 mH sorgt dafür, dass der obere Bass nicht früh abfällt. Der Qts von 0,32 ist etwas höher als bei den straffer abgestimmten Modellen der Serie, was mehr Spielraum bei der Gehäusewahl bedeutet. Enge Verwandte in der Datenbank sind der Beyma 18P1000FeV2/S und der FaitalPRO 18HP1030, beide um Qts 0,32; im eigenen Programm liegt der 18LW2400 als 8-Ω-Bruder mit ähnlichen Werten daneben.
Einsatz und Gehäuse
Mit einem EBP von 97 ist der 18LW1400 einer der wenigen 18"-PA-Bässe, bei denen Bassreflex und geschlossen beide sinnvoll sind. Der Richtwert für Bassreflex liegt bei rund 120 l Nettovolumen, abgestimmt auf 39 Hz, mit einer unteren Grenzfrequenz f3 um 42 Hz. Das ist ein ausgewachsener Subwoofer, der ohne Entzerrung tief spielt. Geschlossen ergeben sich als Richtwert etwa 54 l mit einer Systemresonanz von 73 Hz, was für einen Kick-Bass oder ein Fullrange-Gehäuse mit DSP-Entzerrung interessant ist. Die Feinabstimmung übernimmt die Gehäuseberechnung bei 42.audio.
Nach oben lässt sich das Chassis wegen Le 1,5 mH problemlos bis in den oberen Bass fahren; die Trennung zu einem Mitteltöner oder Horn liegt sinnvoll weit unterhalb der Grenze von 2.500 Hz. Beachte die Einbautiefe von 215 mm und das Gewicht von 13,3 kg bei der Gehäusekonstruktion.
Worauf du achten solltest
- 4 Ω nominal, Re 3,6 Ω: Verstärker muss an 4 Ω stabil sein, Parallelschaltung zweier Chassis vermeiden.
- 1.000 W AES bei 97 dB: hohe Pegel, aber Limiter einplanen.
- Xmax 9 mm: bei 39 Hz Abstimmung Hochpass darunter setzen.
- Einbautiefe 215 mm, 13,3 kg: Ferritmagnet, stabile Schallwand nötig.
- Le 1,5 mH: sauberer oberer Bass, taugt auch für Fullrange-Gehäuse.
Häufige Fragen
Warum 4 Ω statt 8 Ω?
Eine 4-Ω-Spule holt aus einem Verstärkerkanal mit gleicher Spannung etwa die doppelte Leistung heraus. Das ist für Einzelbetrieb pro Kanal sinnvoll. Willst du zwei Chassis parallel an einem Kanal betreiben, ist der 8-Ω-Bruder 18LW2400 die bessere Wahl.
Bassreflex oder geschlossen?
Beides geht, der EBP von 97 lässt es zu. Bassreflex um 120 l bei 39 Hz Abstimmung liefert Tiefgang bis rund 42 Hz. Geschlossen um 54 l ist kompakter, spielt aber erst mit DSP-Entzerrung tief und kostet Hubreserve.
Was ist der Unterschied zum Beyma 18P1000FeV2/S?
Die Parameter liegen eng beieinander: Fs 33 Hz bei beiden, Qts 0,32 bei beiden, Vas 210 l gegen 230 l. Beide sind Ferritchassis derselben Klasse; die Entscheidung fällt über Impedanz, Einbaumaße und die gewünschte Belastbarkeit.
Bei 42.audio bekommst du den 18SOUND 18LW1400 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 4 Ω |
|---|---|
| Resonanzfrequenz fs | 33 Hz |
| Gesamtgüte Qts | 0,32 |
| Elektrische Güte Qes | 0,34 |
| Mechanische Güte Qms | 6,6 |
| Äquivalentvolumen Vas | 210,0 l |
| Bewegte Masse Mms | 190,0 g |
| Membranfläche Sd | 1.225 cm² |
| Lineare Auslenkung Xmax | 9 mm |
| Antriebsfaktor BL | 22,1 Tm |
| Gleichstromwiderstand Re | 3,6 Ω |
| Schwingspuleninduktivität Le | 1,5 mH |
Gehäusevorschlag
Der EBP von 97 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 33 / 0,34
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 54,1 l
- Einbauresonanz Fc
- 73 Hz
- Grenzfrequenz F3
- 73 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 97,8 l
- Abstimmfrequenz Fb
- 42 Hz
- Grenzfrequenz F3
- 46 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 18P1000FeV2/Sfs 33 Hz · Qts 0,32 · Vas 230 l · im Shop
- 18 Sound 18LW2400fs 33 Hz · Qts 0,32 · Vas 235 l · in der Datenbank
- 18 Sound 18NTLW5000fs 32 Hz · Qts 0,32 · Vas 176 l · im Shop
- FaitalPRO 18HP1030fs 35 Hz · Qts 0,32 · Vas 172,2 l · in der Datenbank
- 18 Sound 18NLW9000fs 34 Hz · Qts 0,31 · Vas 206 l · im Shop
- FaitalPRO 18HW1070fs 32 Hz · Qts 0,33 · Vas 191,5 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | LW |
| Magnet | Ferrite |
| Impedanz (Ω) | 4 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 28 |
| Frequenz bis (Hz) | 2500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 18 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 215 |
| Gewicht (kg) | 13.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 3.6 |
| Le (mH) | 1.5 |
| Fs (Hz) | 33 |
| Qms | 6.6 |
| Qes | 0.34 |
| Qts | 0.32 |
| Vas (l) | 210 |
| Xmax (mm) | 9 |
| BL (Tm) | 22.1 |
| Mms (kg) | 0.19 |
| Sd (m²) | 0.1225 |
