18SOUND 18NTLW5000

18SOUND 18NTLW5000

https://42.audio/web/image/product.template/11822/image_1920?unique=6b24d79

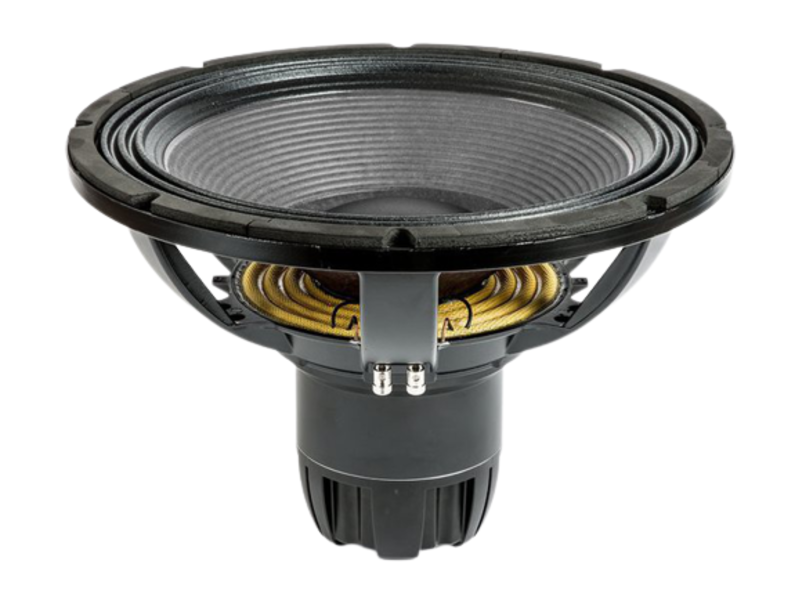

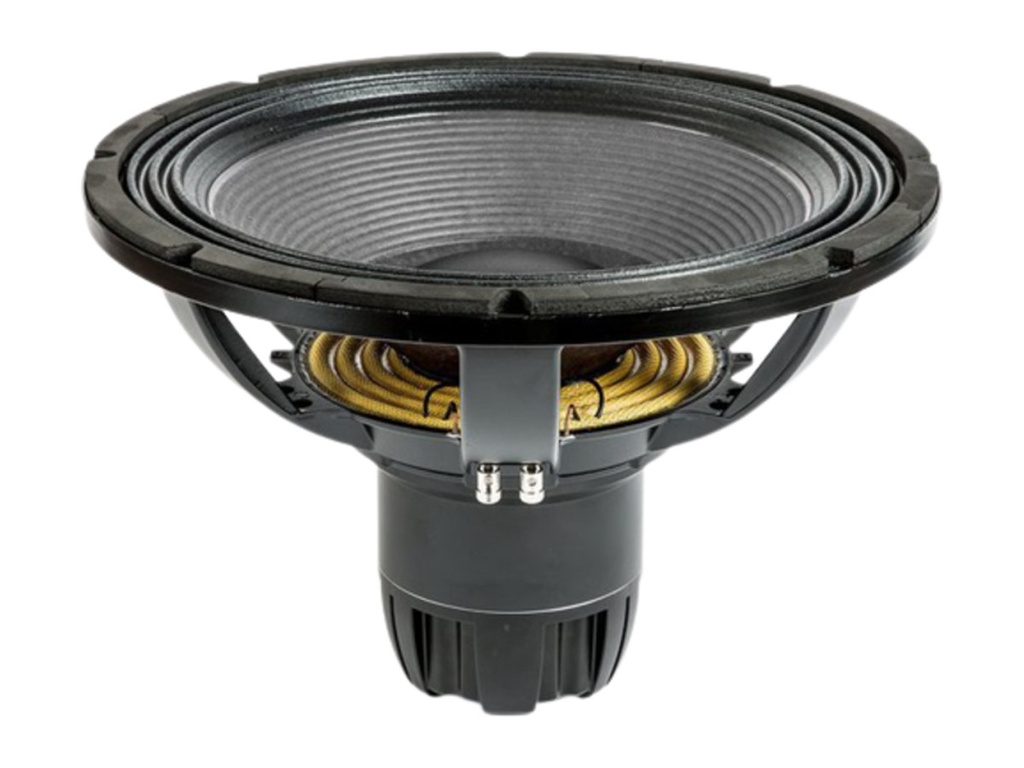

18SOUND (Eighteen Sound) 18NTLW5000 — 18" / 18 Zoll · Super-Performance-Tieftöner · Subwoofer / Bass · Neodym · Dual-Gap
2x4,5"-Schwingspule · 4/8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0036

695,00 € 695.0 EUR 695,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NTLW5000

18SOUND 18NTLW5000 — 18" · Tieftöner

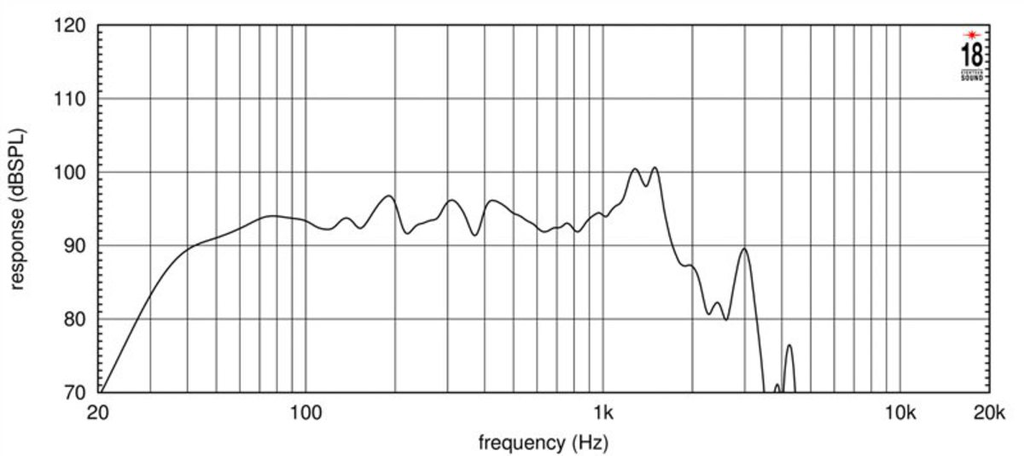

1800 W AES · 95 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1800 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4.5 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 12 kg
  • Einbautiefe: 310 mm
  • Frequenzbereich: 30 – 1800 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0036

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs32 Hz
Gesamtgüte Qts0,32
Elektrische Güte Qes0,33
Mechanische Güte Qms8,52
Äquivalentvolumen Vas176,0 l
Bewegte Masse Mms295,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax17,5 mm
Antriebsfaktor BL31,3 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,85 mH

Gehäusevorschlag

Der EBP von 97 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 32 / 0,33

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
45,3 l
Einbauresonanz Fc
71 Hz
Grenzfrequenz F3
71 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
81,9 l
Abstimmfrequenz Fb
41 Hz
Grenzfrequenz F3
45 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 95
Frequenz von (Hz) 30
Frequenz bis (Hz) 1800
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4.5
Einbautiefe (mm) 310
Gewicht (kg) 12
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.85
Fs (Hz) 32
Qms 8.52
Qes 0.33
Qts 0.32
Vas (l) 176
Xmax (mm) 17.5
BL (Tm) 31.3
Mms (kg) 0.295
Sd (m²) 0.1225
