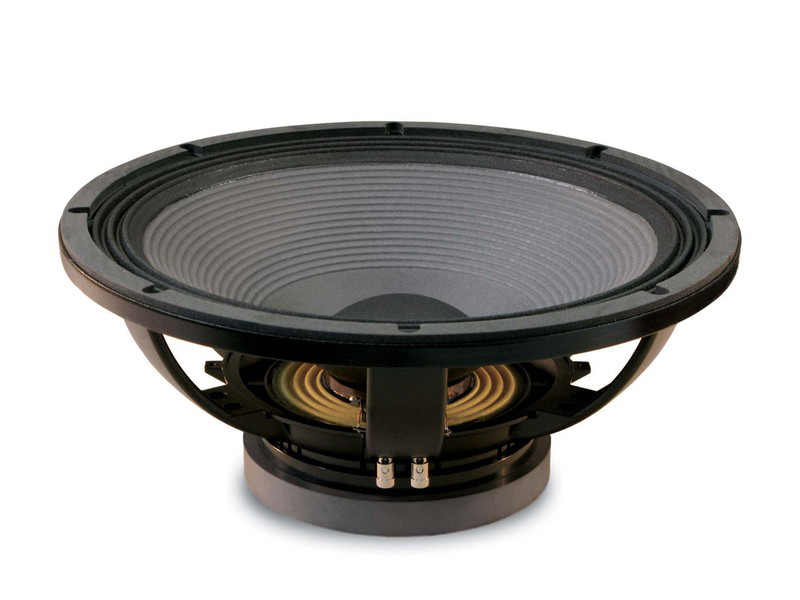

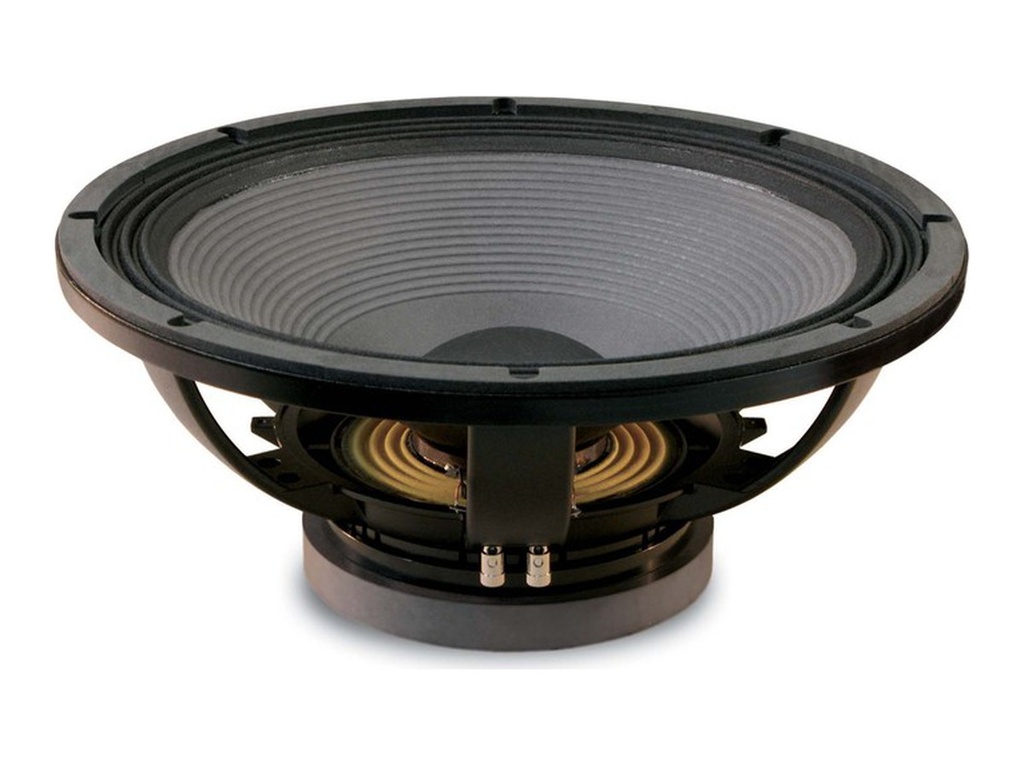

18SOUND 18LW2400
18SOUND (Eighteen Sound) 18LW2400 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0007
Dokumente
18SOUND 18LW2400 — 18" · Tieftöner

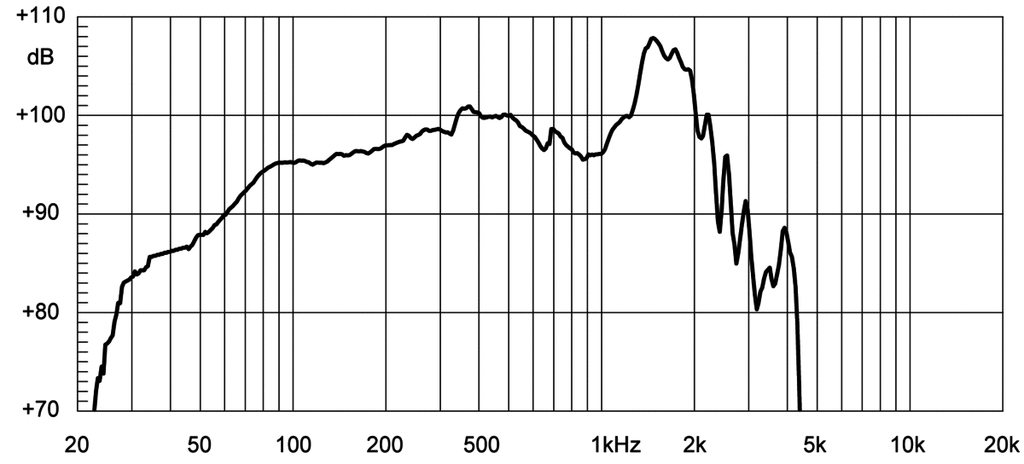

1200 W AES · 98 dB Empfindlichkeit · Frequenzbereich 31 Hz – 2500 Hz
Technische Daten
- Durchmesser: 18 "
- Schwingspule: 4 "
- Belastbarkeit: 1200 W AES
- Empfindlichkeit: 98 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 12.75 kg
- Einbautiefe: 214 mm
- Frequenzbereich: 31 – 2500 Hz
Datenblatt (PDF) · Herstellerseite
Serie: LW · Artikel-Nr: 42A-CHS-TT-18S-0007
18Sound 18LW2400: 18"-Ferrit-Bass mit 1.200 W AES, 98 dB und nur 1,35 mH Induktivität
Ein 18"-Tieftöner, der im Bass hart antritt und trotzdem bis in den oberen Bass sauber bleibt: Das ist der 18Sound 18LW2400 aus der LW-Serie. Ferritmagnet, 4"-Schwingspule, 1.200 W AES und 98 dB Kennschalldruck stehen auf der Habenseite, dazu ein BL von 25,6 Tm, das die 192 g schwere Membran straff im Griff hat. Auffällig ist die niedrige Induktivität von 1,35 mH, die für eine 4"-Spule ungewöhnlich ist und den Übertragungsbereich bis 2.500 Hz überhaupt erst glaubwürdig macht.
Die Parameter: Fs 35 Hz, Qts 0,31, Vas 230 l, Xmax 9,5 mm. Damit liegt der 18LW2400 zwischen den strafferen LW-Modellen und dem weicher aufgehängten 18LW2420. Die Datenbank von 42.audio nennt als Nachbarn den FaitalPRO 18HP1010 und den FaitalPRO 18XL1600, beide bei Qts 0,31; im eigenen Haus ist der 18NLW9000 das Neodym-Pendant mit identischem Qts und ähnlichem Vas von 206 l. Wer einen vielseitigen PA-Bass für Subwoofer und Zweiwege-Fullrange-Boxen sucht, ohne auf Neodym umzusteigen, ist hier richtig.
Einsatz und Gehäuse
Der EBP von 109 tendiert zu Bassreflex, und der Richtwert aus den Thiele-Small-Parametern liegt bei etwa 120 l Nettovolumen, Abstimmung 42 Hz, f3 um 47 Hz. Das ist ein klassischer Beschallungs-Sub für Live-Musik, der auch ohne DSP-Anhebung ausreichend Tiefgang bringt. Geschlossen ergäben sich als Richtwert 55 l bei einer Resonanz von 80 Hz, was nur für Kick-Bass-Anwendungen in Frage kommt. Die exakte Auslegung mit Portmaßen rechnest du in der Gehäuseberechnung bei 42.audio.
Als Bass in einer Zweiwege-Fullrange-Box profitiert das Chassis von der niedrigen Induktivität: Die Trennung zu einem Kompressionstreiber mit Horn kann sinnvoll im Bereich weniger hundert Hertz bis knapp über 1 kHz liegen, deutlich unterhalb der nominellen Grenze von 2.500 Hz. Für Fullrange-Betrieb bietet sich dann eher das kompaktere Bassreflexvolumen an, das du mit dem Rechner gegen den Tiefgang abwägst.
Worauf du achten solltest

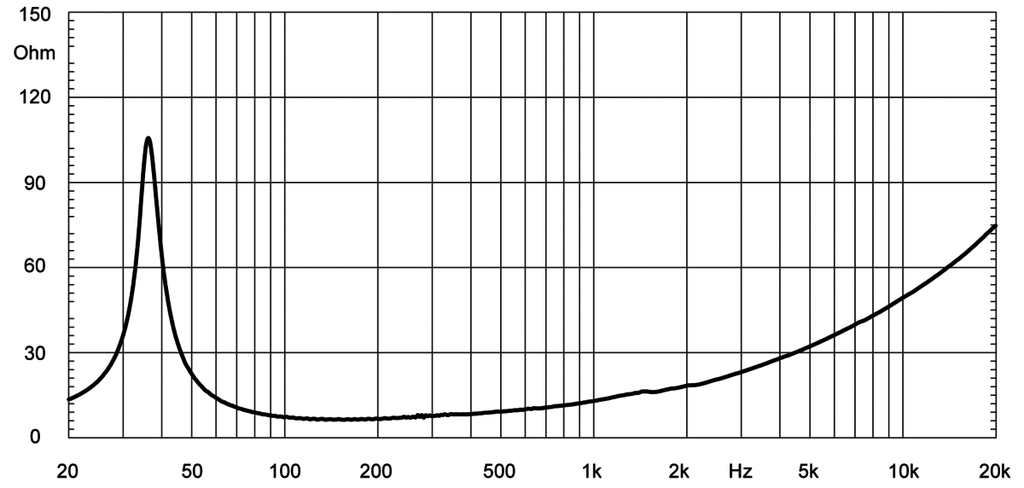

- 8 Ω nominal, Re 5 Ω: passt zu Verstärkerkanälen um 1.200 W an 8 Ω, zwei Stück parallel an 4 Ω möglich.
- Le 1,35 mH: sehr niedrig für 4"-Spule, gut für Fullrange-Betrieb bis in den oberen Bass.
- Xmax 9,5 mm: bei 42 Hz Abstimmung mit Hochpass absichern.

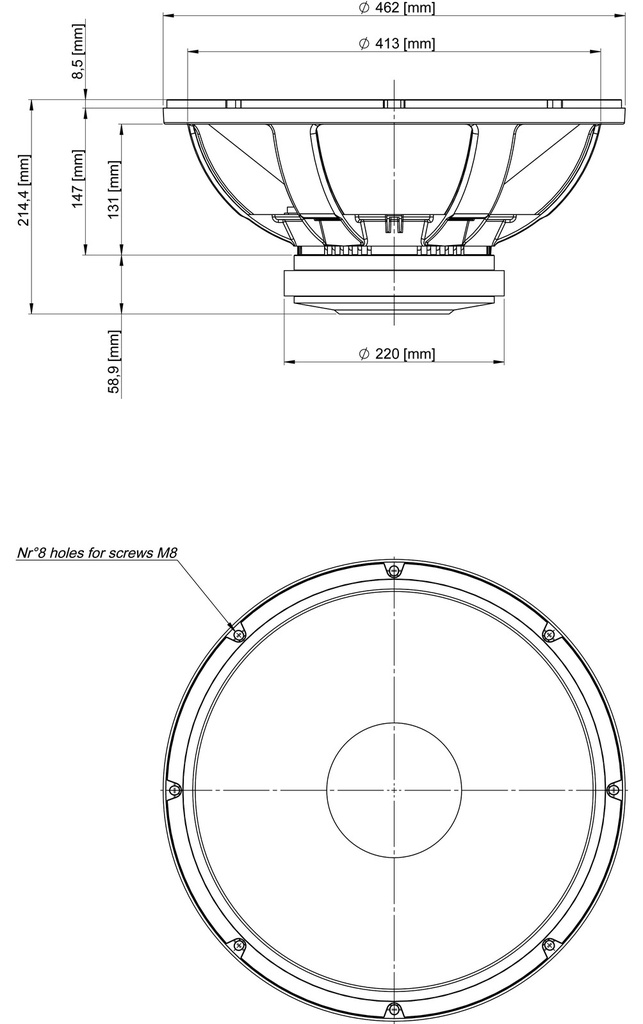

- Einbautiefe 214 mm, Gewicht 12,75 kg: Ferrit, entsprechend stabile Gehäusefront einplanen.
Häufige Fragen
18LW2400 oder 18LW2420, was passt besser?
Der 18LW2400 hat mit Qts 0,31 und Vas 230 l den strafferen Antrieb und mehr Wirkungsgrad im oberen Bass. Der 18LW2420 ist weicher aufgehängt und mit mehr Hub auf tiefere Abstimmungen ausgelegt, will dafür ein größeres Gehäuse. Für Fullrange-Boxen eher der 18LW2400, für reine Subs eher der 18LW2420.
Welches Gehäuse ist als Richtwert sinnvoll?
Bassreflex um 120 l, abgestimmt auf 42 Hz, mit f3 um 47 Hz. Geschlossen mit 55 l und 80 Hz Resonanz nur für Kick-Bass. Die genauen Portmaße und Alternativen liefert die Gehäuseberechnung bei 42.audio.
Wie viel Verstärkerleistung braucht der 18LW2400?
Die AES-Belastbarkeit von 1.200 W an 8 Ω gibt die Obergrenze für Dauerbetrieb vor. Mit 98 dB Kennschalldruck kommt das Chassis schon mit deutlich weniger auf hohe Pegel. Limiter und Hochpass unterhalb der Abstimmung sind wichtiger als die Wattzahl.
Bei 42.audio bekommst du den 18SOUND 18LW2400 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 35 Hz |
| Gesamtgüte Qts | 0,31 |
| Elektrische Güte Qes | 0,32 |
| Mechanische Güte Qms | 7,2 |
| Äquivalentvolumen Vas | 230,0 l |
| Bewegte Masse Mms | 192,0 g |
| Membranfläche Sd | 1.225 cm² |
| Lineare Auslenkung Xmax | 9,5 mm |
| Antriebsfaktor BL | 25,6 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 1,35 mH |
Gehäusevorschlag
Der EBP von 109 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,32
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 54,7 l
- Einbauresonanz Fc
- 80 Hz
- Grenzfrequenz F3
- 80 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 96,4 l
- Abstimmfrequenz Fb
- 46 Hz
- Grenzfrequenz F3
- 51 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 18HP1010fs 35 Hz · Qts 0,31 · Vas 225,9 l · in der Datenbank
- 18 Sound 18NLW9000fs 34 Hz · Qts 0,31 · Vas 206 l · im Shop
- 18 Sound 18LW2420fs 34 Hz · Qts 0,31 · Vas 208 l · in der Datenbank
- 18 Sound 18NLW4500fs 37 Hz · Qts 0,31 · Vas 127 l · in der Datenbank
- FaitalPRO 18XL1600fs 32 Hz · Qts 0,31 · Vas 201,1 l · in der Datenbank
- FaitalPRO 18HP1022fs 35 Hz · Qts 0,3 · Vas 204,9 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | LW |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1200 |
| Empfindlichkeit (dB) | 98 |
| Frequenz von (Hz) | 31 |
| Frequenz bis (Hz) | 2500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 18 |
| Schwingspule (Zoll) | 4 |
| Einbautiefe (mm) | 214 |
| Gewicht (kg) | 12.75 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 1.35 |
| Fs (Hz) | 35 |
| Qms | 7.2 |
| Qes | 0.32 |
| Qts | 0.31 |
| Vas (l) | 230 |
| Xmax (mm) | 9.5 |
| BL (Tm) | 25.6 |
| Mms (kg) | 0.192 |
| Sd (m²) | 0.1225 |
