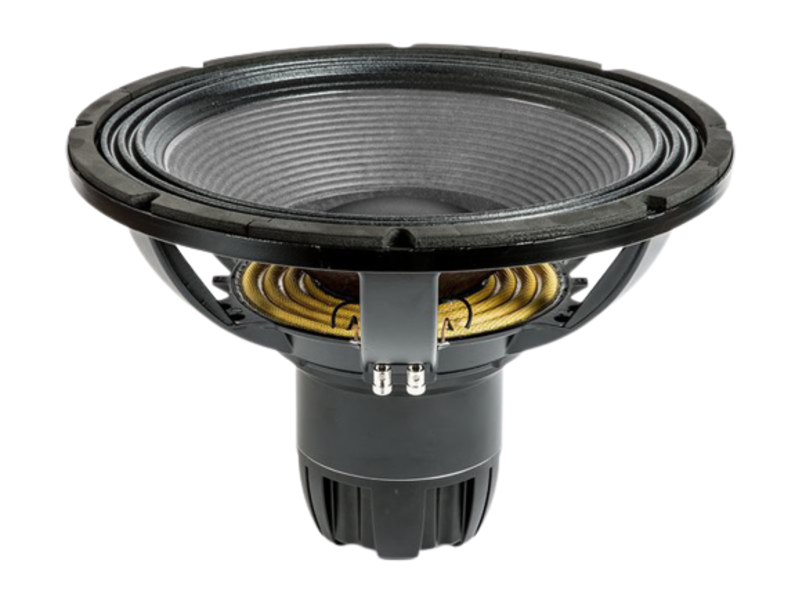

18SOUND 18NTLW5000

https://42.audio/web/image/product.template/11822/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 18NTLW5000 — 18" / 18 Zoll · Super-Performance-Tieftöner · Subwoofer / Bass · Neodym · Dual-Gap
2x4,5"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0036

695,00 € 695.0 EUR 695,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NTLW5000

18SOUND 18NTLW5000 — 18" · Tieftöner

1800 W AES · 95 dB Empfindlichkeit · Frequenzbereich 30 Hz – 1800 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4.5 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 12 kg
  • Einbautiefe: 310 mm
  • Frequenzbereich: 30 – 1800 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLW · Artikel-Nr: 42A-CHS-TT-18S-0036

18Sound 18NTLW5000: 18"-Neodym-Subwoofer mit 17,5 mm Xmax und 95 dB

Ein 18-Zöller, der in beide Richtungen kann: Der 18NTLW5000 aus der NTLW-Serie von 18Sound kombiniert 95 dB Empfindlichkeit mit 17,5 mm linearem Hub. 18Sound nennt das Super-Performance-Tieftöner, gemeint ist ein Neodym-Chassis mit Dual-Gap-Motor und zwei 4,5"-Schwingspulen, das 1800 W verträgt und mit 12 kg noch gut zu tragen ist. Die Nennimpedanz beträgt 8 Ω, Re liegt bei 5,5 Ω.

Die Thiele-Small-Parameter zeigen einen klassischen Reflex-Subwoofer: fs 32 Hz, Qts 0,32, Vas 176 l und ein Antriebsfaktor von 31,3 Tm. Mit 0,295 kg bewegter Masse ist die Membran für einen Langhubtreiber vergleichsweise leicht, was den hohen Wirkungsgrad erklärt. Der Dual-Gap-Antrieb mit zwei Luftspalten und zwei Schwingspulen hält den BL-Verlauf über den Hub gleichmäßiger als ein einfacher Überhangantrieb und führt Verlustwärme über zwei Wege ab – wichtig, wenn die 1800 W tatsächlich anliegen.

Einsatz und Gehäuse

Der EBP von 97 lässt Bassreflex und geschlossen zu. Als Richtwert liefert die Bassreflex-Auslegung etwa 100 l bei 37 Hz Abstimmung und einer unteren Grenzfrequenz um 41 Hz – ein handliches Volumen für einen 18"-Touring-Sub. Geschlossen wären es rund 45 l mit fc 71 Hz, was nur mit aktiver Entzerrung Sinn ergibt. Für die exakte Simulation nutzt du die Gehäuseberechnung bei 42.audio, die TSP findest du zusätzlich in der Chassis-Datenbank.

Der Arbeitsbereich beginnt bei 30 Hz und reicht bis 1800 Hz; als Subwoofer trennst du deutlich unterhalb, in einer 2-Wege-Fullrange-Box kann er aber auch bis in den unteren Mittelton laufen. Die Einbautiefe von 310 mm gehört in die Gehäuseplanung, ebenso der Neodym-Magnet, der weniger Masse im Gehäuse bedeutet, aber genauso viel Antrieb.

Worauf du achten solltest

  • 8 Ω mit Re 5,5 Ω – unkritisch für praktisch jede PA-Endstufe, auch zwei parallel
  • Xmax 17,5 mm bei 0,295 kg Mms: viel Hub ohne Wirkungsgradverlust
  • Einbautiefe 310 mm, Gewicht 12 kg dank Neodym
  • Dual-Gap-Motor mit zwei 4,5"-Schwingspulen für 1800 W

Häufige Fragen

Ist der 18NTLW5000 auch für Bassreflex-Fullrange-Boxen geeignet?

Ja, der Frequenzgang reicht bis 1800 Hz und Qts 0,32 passt zu Bassreflex. Mit 95 dB hält er im Bass mit Kompressionstreibern mit, solange die Trennung sinnvoll oberhalb der unteren Grenze gewählt wird.

Wie unterscheidet er sich vom 18Sound 18LW1400?

Der 18LW1400 hat mit fs 33 Hz und Qts 0,32 fast identische Parameter, aber 210 l Vas gegenüber 176 l. Der NTLW5000 kommt daher mit etwas kleinerem Gehäuse aus und bringt Neodym statt Ferrit mit, was Gewicht spart.

Welche Endstufe ist sinnvoll?

Eine Endstufe im Bereich der 1800 W Belastbarkeit an 8 Ω, mit Limiter und Hochpass unterhalb 30 Hz. Für Doppel-18-Gehäuse bietet sich Parallelbetrieb an 4 Ω an.

Bei 42.audio bekommst du den 18SOUND 18NTLW5000 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs32 Hz
Gesamtgüte Qts0,32
Elektrische Güte Qes0,33
Mechanische Güte Qms8,52
Äquivalentvolumen Vas176,0 l
Bewegte Masse Mms295,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax17,5 mm
Antriebsfaktor BL31,3 Tm
Gleichstromwiderstand Re5,5 Ω
Schwingspuleninduktivität Le1,85 mH

Gehäusevorschlag

Der EBP von 97 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 32 / 0,33

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
45,3 l
Einbauresonanz Fc
71 Hz
Grenzfrequenz F3
71 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
81,9 l
Abstimmfrequenz Fb
41 Hz
Grenzfrequenz F3
45 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 95
Frequenz von (Hz) 30
Frequenz bis (Hz) 1800
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4.5
Einbautiefe (mm) 310
Gewicht (kg) 12
Thiele-Small-Parameter
Re (Ω) 5.5
Le (mH) 1.85
Fs (Hz) 32
Qms 8.52
Qes 0.33
Qts 0.32
Vas (l) 176
Xmax (mm) 17.5
BL (Tm) 31.3
Mms (kg) 0.295
Sd (m²) 0.1225
