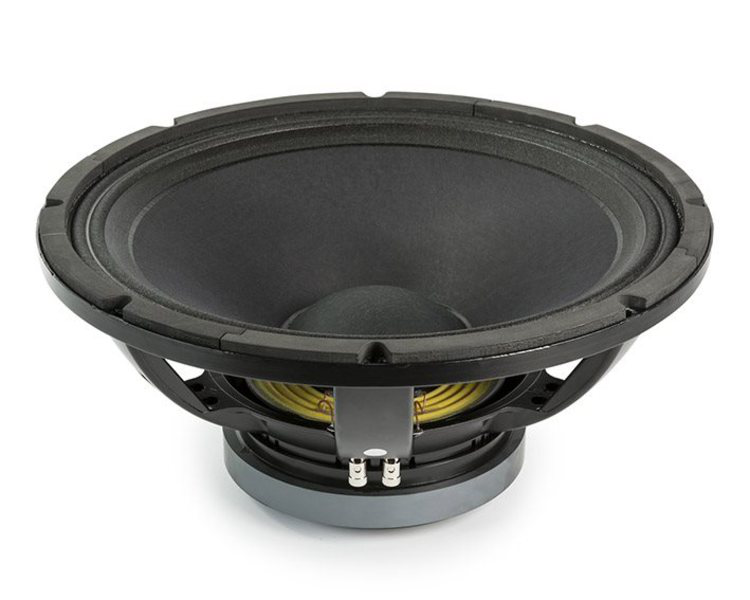

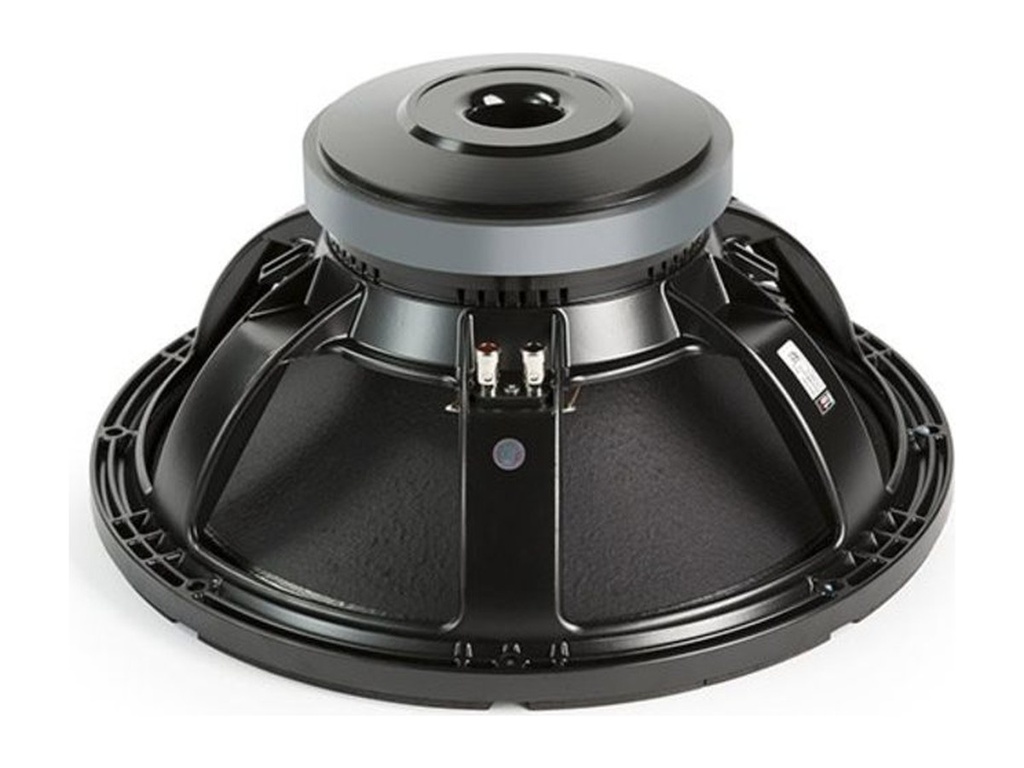

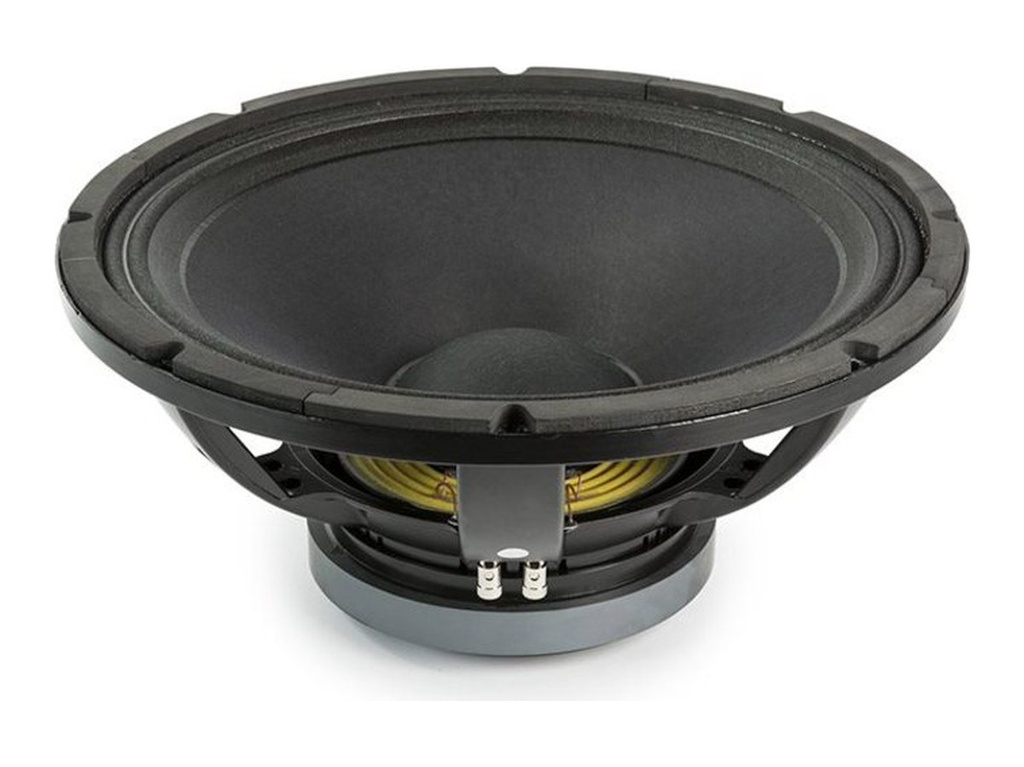

18SOUND 18W1001

18SOUND 18W1001

https://42.audio/web/image/product.template/11743/image_1920?unique=db43b6b

18SOUND (Eighteen Sound) 18W1001 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0010

350,00 € 350.0 EUR 350,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18W1001

18SOUND 18W1001 — 18" · Tieftöner

1000 W AES · 99 dB Empfindlichkeit · Frequenzbereich 37 Hz – 4700 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 99 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 13.6 kg
  • Einbautiefe: 205 mm

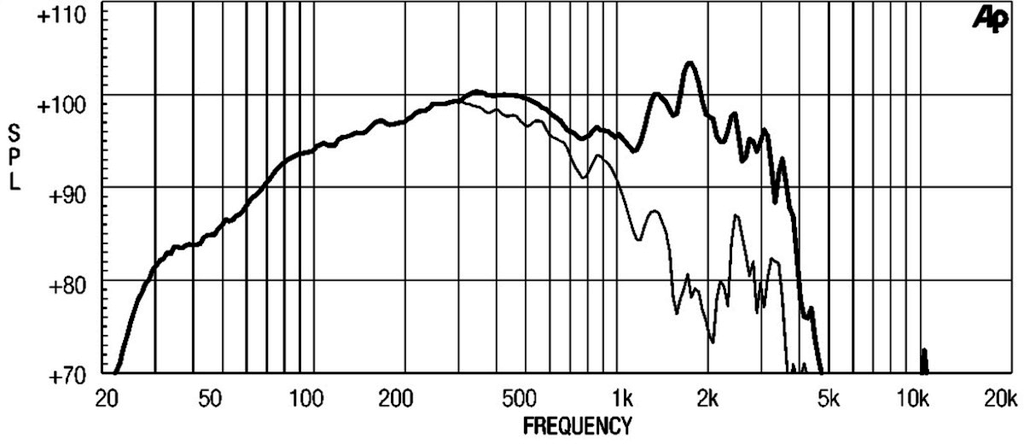

  • Frequenzbereich: 37 – 4700 Hz

Datenblatt (PDF) · Herstellerseite

Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0010

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,23
Elektrische Güte Qes0,24
Mechanische Güte Qms7,1
Äquivalentvolumen Vas268,0 l
Bewegte Masse Mms139,0 g
Membranfläche Sd1.134 cm²
Lineare Auslenkung Xmax7 mm
Antriebsfaktor BL27,6 Tm
Gleichstromwiderstand Re5,8 Ω
Schwingspuleninduktivität Le2,45 mH

Gehäusevorschlag

Der EBP von 146 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,24

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
31,7 l
Einbauresonanz Fc
108 Hz
Grenzfrequenz F3
108 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
42,0 l
Abstimmfrequenz Fb
62 Hz
Grenzfrequenz F3
79 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie W
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 99
Frequenz von (Hz) 37
Frequenz bis (Hz) 4700

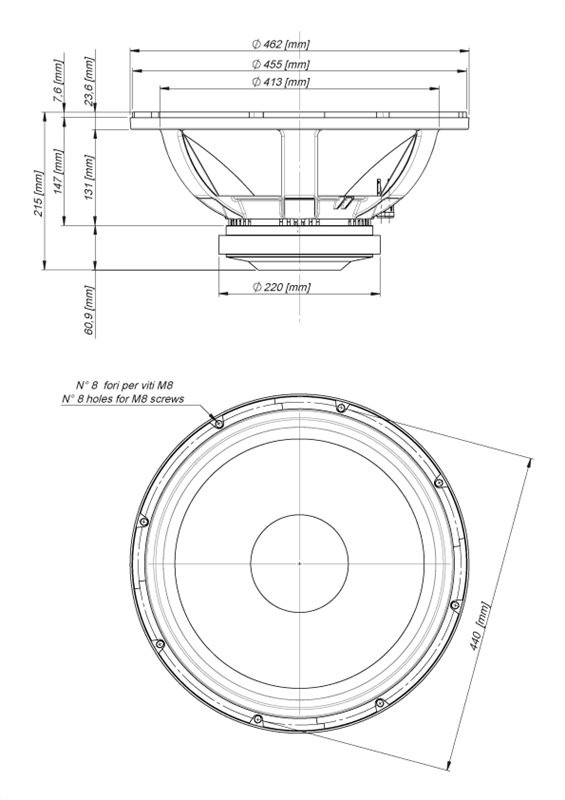

Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 205
Gewicht (kg) 13.6
Thiele-Small-Parameter
Re (Ω) 5.8
Le (mH) 2.45
Fs (Hz) 35
Qms 7.1
Qes 0.24
Qts 0.23
Vas (l) 268
Xmax (mm) 7
BL (Tm) 27.6
Mms (kg) 0.139
Sd (m²) 0.1134
