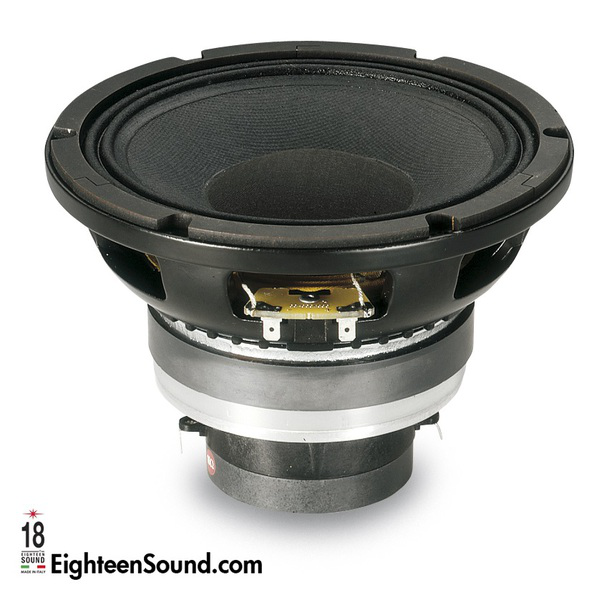

18SOUND 8CX401F

https://42.audio/web/image/product.template/11804/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 8CX401F — 8" / 8 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Ferrit
2"/1"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0001

263,00 € 263.0 EUR 263,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 8CX401F

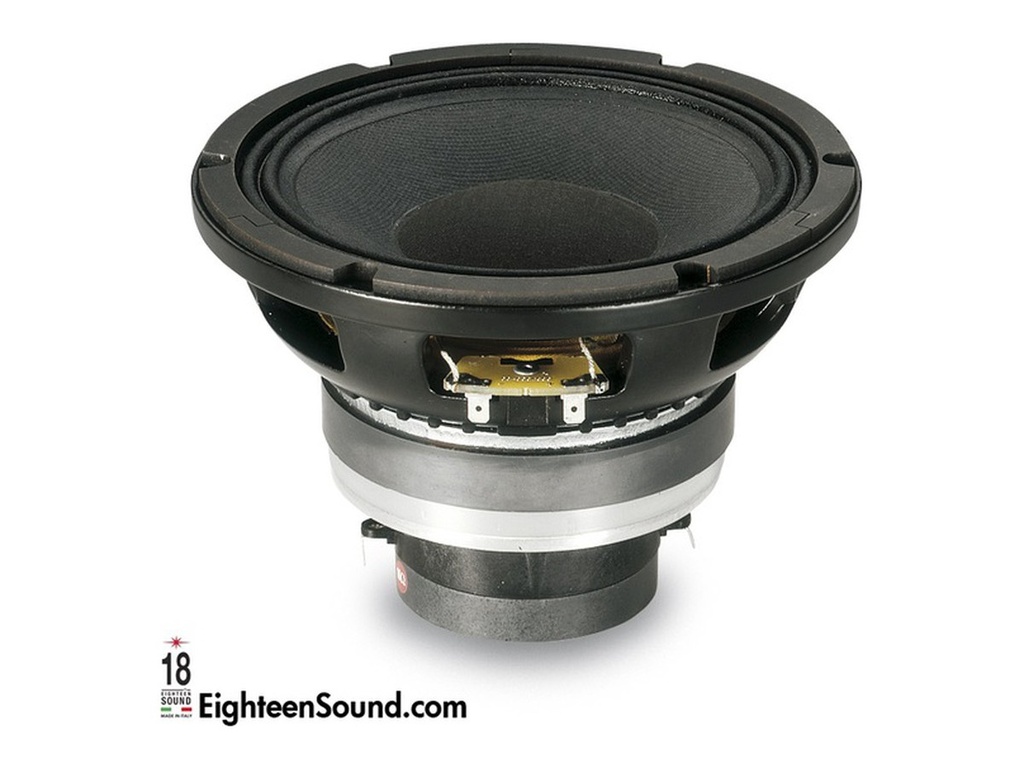

18SOUND 8CX401F — 8" · Koaxial-Chassis

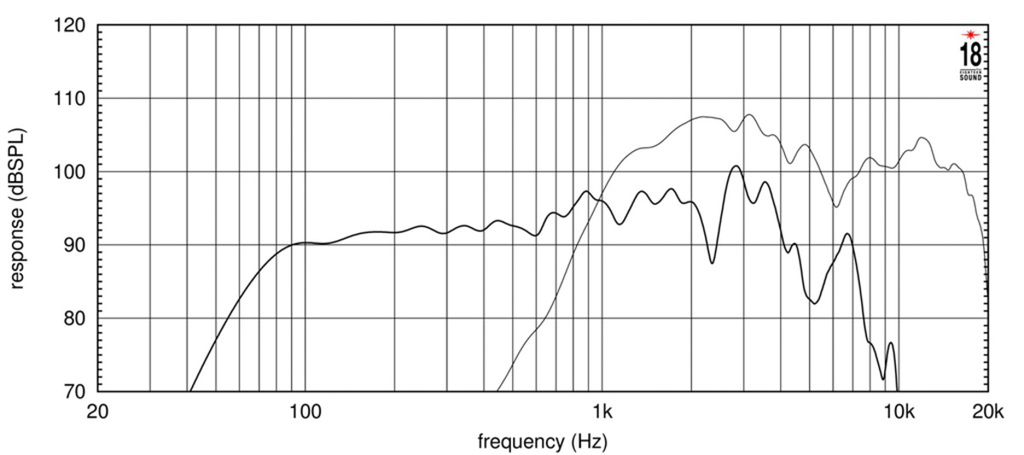

280 W AES · 95 dB Empfindlichkeit · Frequenzbereich 65 Hz – 6100 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 2 "
  • Belastbarkeit: 280 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 4.4 kg

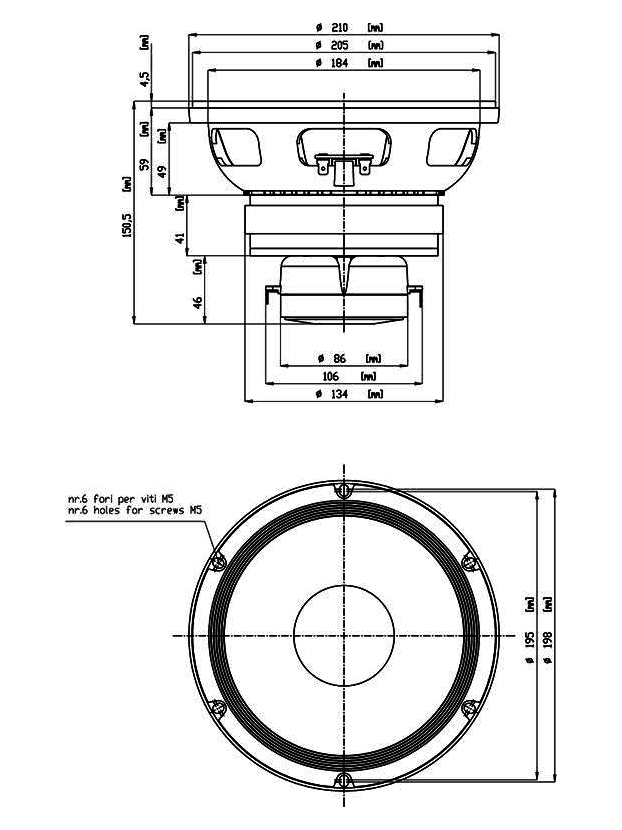

  • Einbautiefe: 150 mm
  • Frequenzbereich: 65 – 6100 Hz
  • Membranmaterial: Polyester
  • Abstrahlwinkel: 90 °
  • Empf. Trennung: 3.0 kHz

Datenblatt (PDF) · Herstellerseite

Serie: CX · Artikel-Nr: 42A-CHS-KO-18S-0001

18Sound 8CX401F: 8"-Ferrit-Koax mit 280 W, 95 dB und 3,0 kHz Trennung für Monitore

Ein 8"-Koax mit Ferritmagnet, 2"-Schwingspule im Tieftöner und 1"-Schwingspule im Hochtöner: Der 8CX401F aus der CX-Serie von 18Sound ist das kompakte Koaxialchassis für Anwendungen, bei denen Gewicht keine Rolle spielt, aber Platz und Punktquellen-Verhalten schon. Die Eckdaten: 280 W AES, 95 dB Empfindlichkeit, 8 Ω, Übertragungsbereich der Tieftonsektion 65 Hz bis 6100 Hz. Der Hochtöner arbeitet mit einer Polyester-Membran und strahlt konisch mit 90°.

Die Tieftonparameter sind für einen 8er sauber ausgelegt: Fs 56 Hz, Qts 0,34, Vas 23,9 l, BL 9,3 Tm bei nur 18 g bewegter Masse. Der Xmax von 5,8 mm ist für ein 8"-Chassis ordentlich und erlaubt im Reflexgehäuse brauchbaren Tiefton. Mit 4,4 kg ist das Ferritmodell schwerer als vergleichbare Neodym-Koaxe, dafür ist der Ferritantrieb unempfindlich gegenüber Temperatur und in der Praxis genügsam, was den Aufwand für Kühlung angeht.

Einsatz und Gehäuse

Bassreflex ist mit einem EBP von 147 die passende Bauart. Richtwert: rund 16 l netto, abgestimmt auf 62 Hz, f3 um 66 Hz. Das ergibt eine kleine Nahfeldbox oder einen kompakten Bühnenmonitor, der Sprache und Instrumente vollständig abbildet und nur für Bass-lastiges Material einen Sub braucht. Geschlossen sind es 7,2 l mit fc bei 116 Hz, was für Installationslautsprecher mit separatem Sub oder für Surround-Kanäle im Heimkino taugt. Die Gehäuseberechnung von 42.audio liefert Portmaße für beide Varianten. Die Einbautiefe von 150 mm ist klein genug für schmale Gehäuse.

Die Trennung zum Hochtöner ist mit 3,0 kHz empfohlen, deutlich höher als bei den großen NCX-Modellen mit ihren größeren Hochtonspulen. Die 1"-Spule braucht diesen Abstand zur Resonanz. Der Tieftöner läuft bis 6100 Hz, kann also bis zur Trennung sauber mitarbeiten und darüber hinaus mit flachen Filtern ausklingen. Der 90°-Konus liefert breite Abstrahlung, ideal für Monitore, kleine Installationen und Desktop-Nahfeldmonitore mit aktiver Trennung.

Worauf du achten solltest

  • Ferritmagnet, 4,4 kg: schwerer als Neodym, dafür unempfindlich bei Temperatur
  • Einbautiefe 150 mm: passt in schmale Gehäuse und flache Wedges
  • Trennung um 3,0 kHz: die 1"-Hochtonspule braucht Abstand nach unten
  • Re 5 Ω, 8 Ω nominal, 280 W AES: kleine Endstufen und Aktivmodule reichen
  • Xmax 5,8 mm bei Vas 23,9 l: in 16 l Bassreflex brauchbarer Tiefton

Häufige Fragen

Passt der 8CX401F als Nahfeldmonitor?

Ja. In etwa 16 l Bassreflex bei 62 Hz Abstimmung erreicht er einen f3 um 66 Hz, aktiv bei 3,0 kHz getrennt entsteht ein Koax-Monitor mit Punktquellen-Abstrahlung im 90°-Konus.

Wie steht er zum B&C 8FCX51?

Der 8FCX51 hat mit Fs 69 Hz, Qts 0,34 und Vas 16 l eine straffere Aufhängung. Der 8CX401F mit Fs 56 Hz und Vas 23,9 l geht etwas tiefer, braucht dafür minimal mehr Volumen. Beide sind in der Chassis-Datenbank von 42.audio hinterlegt.

Welche Endstufe soll ich verwenden?

Ein Kanal um 280 W AES an 8 Ω nutzt die Belastbarkeit voll. Mit 95 dB Empfindlichkeit kommt das Chassis aber auch mit kleineren Aktivmodulen auf ordentliche Pegel, wichtig ist eine saubere Hochpassfilterung unter der Abstimmfrequenz.

18Sound 8CX401F: Hersteller, Schreibweisen und Einordnung

18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 8CX401F ist ein 8-Zoll-Koaxial-Chassis mit Ferritmagnet aus der Serie CX und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den 18SOUND 8CX401F mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs56 Hz
Gesamtgüte Qts0,34
Elektrische Güte Qes0,38
Mechanische Güte Qms3,23
Äquivalentvolumen Vas23,9 l
Bewegte Masse Mms18,0 g
Membranfläche Sd227 cm²
Lineare Auslenkung Xmax5,8 mm
Antriebsfaktor BL9,3 Tm

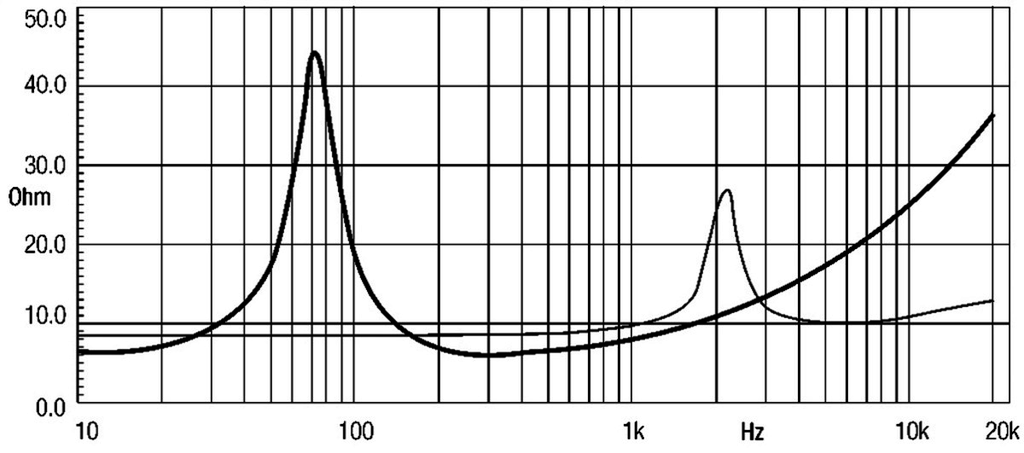

Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le0,96 mH

Gehäusevorschlag

Der EBP von 147 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 56 / 0,38

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
7,2 l
Einbauresonanz Fc
116 Hz
Grenzfrequenz F3
116 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
13,6 l
Abstimmfrequenz Fb
67 Hz
Grenzfrequenz F3
72 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie CX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 280
Empfindlichkeit (dB) 95
Frequenz von (Hz) 65
Frequenz bis (Hz) 6100
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 2
Einbautiefe (mm) 150
Gewicht (kg) 4.4
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 0.96
Fs (Hz) 56
Qms 3.23
Qes 0.38
Qts 0.34
Vas (l) 23.9
Xmax (mm) 5.8
BL (Tm) 9.3
Mms (kg) 0.018
Sd (m²) 0.0227
