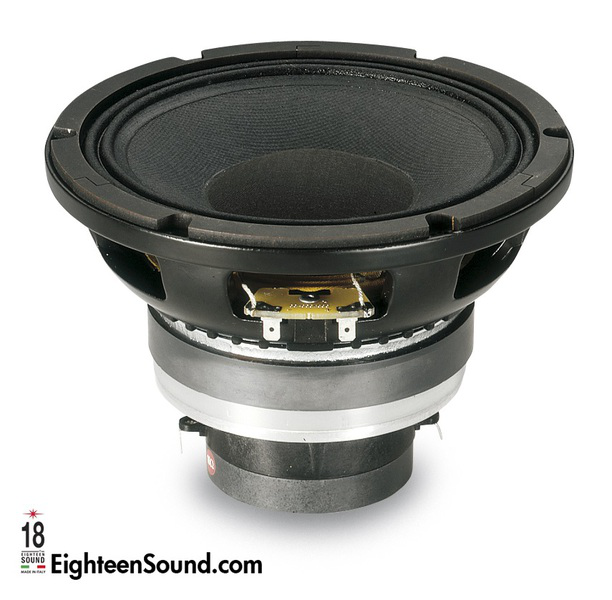

18SOUND 8CX401F

18SOUND 8CX401F

https://42.audio/web/image/product.template/11804/image_1920?unique=e77ae09

18SOUND (Eighteen Sound) 8CX401F — 8" / 8 Zoll Koaxial-Chassis · Koax / Koaxialchassis · Ferrit
2"/1"-Schwingspulen · 8 Ω
Art.-Nr.: 42A-CHS-KO-18S-0001

263,00 € 263.0 EUR 263,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. 18SOUND 8CX401F

18SOUND 8CX401F — 8" · Koaxial-Chassis

280 W AES · 95 dB Empfindlichkeit · Frequenzbereich 65 Hz – 6100 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 2 "
  • Belastbarkeit: 280 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrite
  • Gewicht: 4.4 kg
  • Einbautiefe: 150 mm
  • Frequenzbereich: 65 – 6100 Hz
  • Membranmaterial: Polyester
  • Abstrahlwinkel: 90 °
  • Empf. Trennung: 3.0 kHz

Datenblatt (PDF) · Herstellerseite

Serie: CX · Artikel-Nr: 42A-CHS-KO-18S-0001

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs56 Hz
Gesamtgüte Qts0,34
Elektrische Güte Qes0,38
Mechanische Güte Qms3,23
Äquivalentvolumen Vas23,9 l
Bewegte Masse Mms18,0 g
Membranfläche Sd227 cm²
Lineare Auslenkung Xmax5,8 mm
Antriebsfaktor BL9,3 Tm
Gleichstromwiderstand Re5 Ω
Schwingspuleninduktivität Le0,96 mH

Gehäusevorschlag

Der EBP von 147 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 56 / 0,38

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
7,2 l
Einbauresonanz Fc
116 Hz
Grenzfrequenz F3
116 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
13,6 l
Abstimmfrequenz Fb
67 Hz
Grenzfrequenz F3
72 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Coaxial
Serie CX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 280
Empfindlichkeit (dB) 95
Frequenz von (Hz) 65
Frequenz bis (Hz) 6100
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 2
Einbautiefe (mm) 150
Gewicht (kg) 4.4
Thiele-Small-Parameter
Re (Ω) 5
Le (mH) 0.96
Fs (Hz) 56
Qms 3.23
Qes 0.38
Qts 0.34
Vas (l) 23.9
Xmax (mm) 5.8
BL (Tm) 9.3
Mms (kg) 0.018
Sd (m²) 0.0227
