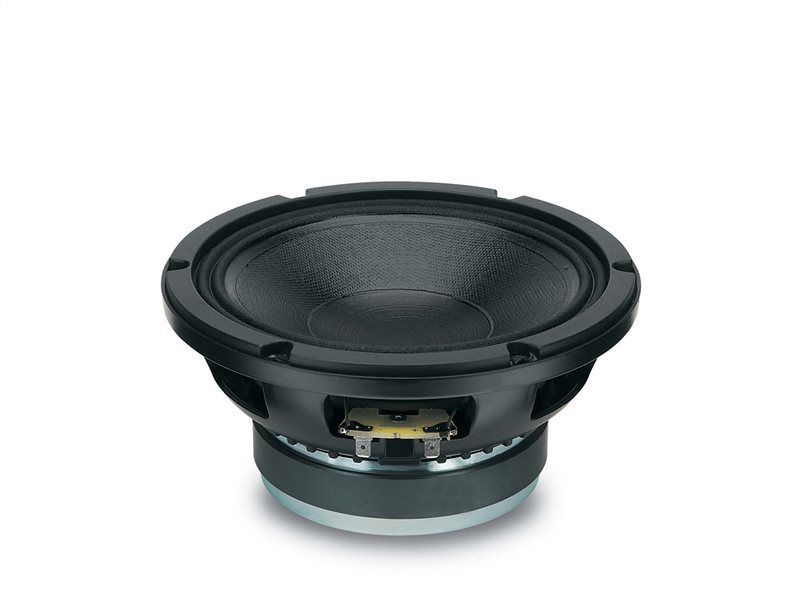

18SOUND 8MB400
18SOUND (Eighteen Sound) 8MB400 — 8" / 8 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
2"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0030
Dokumente
18SOUND 8MB400 — 8" · Tieftöner
280 W AES · 95 dB Empfindlichkeit · Frequenzbereich 55 Hz – 5200 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 2 "
- Belastbarkeit: 280 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 3.6 kg
- Einbautiefe: 99 mm
- Frequenzbereich: 55 – 5200 Hz
Datenblatt (PDF) · Herstellerseite
Serie: MB · Artikel-Nr: 42A-CHS-TT-18S-0030
18Sound 8MB400: 8"-Tief-/Mitteltöner mit 2"-Schwingspule, 95 dB und 280 W AES
Wer einen 8"-Tief-/Mitteltöner für kompakte PA-Boxen oder Monitore sucht, landet bei 18Sound in der MB-Serie. Der 8MB400 kombiniert einen Ferritmagneten mit einer 2"-Schwingspule und kommt auf 280 W AES bei 95 dB Empfindlichkeit. Der Frequenzbereich von 55 bis 5200 Hz macht ihn zu einem echten Zwei-Wege-Chassis: Bass und Mitten aus einem Konus, darüber ein Kompressionstreiber.
Mit 18 g bewegter Masse und einem BL von 9,3 Tm ist der Antrieb eher auf Mittenauflösung als auf brachialen Hub ausgelegt; Xmax 5,8 mm und Vas 23,9 l bei Fs 64 Hz und Qts 0,38 ergeben ein Chassis, das in kleinen Volumen sauber arbeitet. Die Einbautiefe von 99 mm und das Gewicht von 3,6 kg passen zu Monitoren, Kolonnen und Kompaktboxen.
Einsatz und Gehäuse
Der EBP von 149 weist auf Bassreflex hin. Als Richtwert ergeben die Thiele-Small-Parameter ein Volumen um 22 l mit Abstimmung bei 64 Hz und f3 um 64 Hz; geschlossen wären es etwa 9,7 l mit einer Grenzfrequenz um 119 Hz, was nur als Mitteltonabteil oder mit Subwoofer darunter Sinn ergibt. Die konkrete Auslegung prüfst du in der Gehäuseberechnung bei 42.audio.
Im 2-Wege-Einsatz übernimmt der 8MB400 den Bereich bis zur Trennung an einen Kompressionstreiber; die Obergrenze von 5200 Hz gibt Spielraum, die Übergabe deutlich darunter zu legen. In einem 3-Wege-System mit separatem Bass läuft er als Mitteltöner im geschlossenen Abteil um 9,7 l. Die Le von 0,96 mH steigt zum Hochtonbereich hin an, was die Weiche berücksichtigen sollte.
Worauf du achten solltest
- 8 Ω nominal, Re 5 Ω: eine Endstufe mit 280 W an 8 Ω reicht, mehr bringt nur Limiter-Arbeit.
- 2"-Schwingspule auf Ferrit: solide thermische Belastbarkeit bei 3,6 kg Gewicht.
- Einbautiefe 99 mm: auch in flachen Monitorgehäusen unterzubringen.
- Xmax 5,8 mm: im Bassreflex unter 64 Hz per Hochpass absichern.
- Bassreflex-Richtwert 22 l: kompakt genug für eine 8"-Zwei-Wege-Box.
Häufige Fragen
Was unterscheidet den 8MB400 vom 8NMB420?
Der 8NMB420 arbeitet mit Neodym, hat mit Qts 0,28 einen strafferen Antrieb und mit Vas 33 l einen größeren Volumenbedarf. Der 8MB400 setzt auf Ferrit, ist mit Qts 0,38 gutmütiger im kleinen Gehäuse und wiegt 3,6 kg.
Eignet sich der 8MB400 für einen Bühnenmonitor?
Ja, 95 dB Empfindlichkeit und 280 W AES sind für einen kompakten Monitor stimmig. Bassreflex um 22 l und ein 1"-Kompressionstreiber am Horn ergeben eine gängige 8"-Monitorkonfiguration.
Welche Version, 8MB400 oder 8MB500?
Der 8MB500 aus derselben Serie liegt mit Fs 73 Hz und Vas 18,4 l höher abgestimmt und kompakter im Volumenbedarf. Der 8MB400 mit Fs 64 Hz, Qts 0,38 und Vas 23,9 l ist der flexiblere Bassreflex-Kandidat, wenn die Box auch etwas Tiefgang liefern soll.
18Sound 8MB400: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 8MB400 ist ein 8-Zoll-Tieftöner mit Ferritmagnet aus der Serie MB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 8MB400 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 64 Hz |
| Gesamtgüte Qts | 0,38 |
| Elektrische Güte Qes | 0,43 |
| Mechanische Güte Qms | 3,23 |
| Äquivalentvolumen Vas | 23,9 l |
| Bewegte Masse Mms | 18,0 g |
| Membranfläche Sd | 227 cm² |
| Lineare Auslenkung Xmax | 5,8 mm |
| Antriebsfaktor BL | 9,3 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 0,96 mH |
Gehäusevorschlag
Der EBP von 149 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 64 / 0,43
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 9,7 l
- Einbauresonanz Fc
- 119 Hz
- Grenzfrequenz F3
- 119 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 19,6 l
- Abstimmfrequenz Fb
- 68 Hz
- Grenzfrequenz F3
- 70 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 8NMB420fs 66 Hz · Qts 0,41 · Vas 24,53 l · in der Datenbank
- 18 Sound 8MB500fs 73 Hz · Qts 0,36 · Vas 18,4 l · in der Datenbank
- 18 Sound 8MB500fs 74 Hz · Qts 0,43 · Vas 21,5 l · in der Datenbank
- PHL Audio HP2460fs 79 Hz · Qts 0,45 · Vas 13,1 l · in der Datenbank
- 18 Sound 8NMB420fs 61 Hz · Qts 0,28 · Vas 33 l · im Shop
- Morel TiCW 958Ftfs 26 Hz · Qts 0,31 · Vas 45,4 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | MB |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 280 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 5200 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 99 |
| Gewicht (kg) | 3.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 0.96 |
| Fs (Hz) | 64 |
| Qms | 3.23 |
| Qes | 0.43 |
| Qts | 0.38 |
| Vas (l) | 23.9 |
| Xmax (mm) | 5.8 |
| BL (Tm) | 9.3 |
| Mms (kg) | 0.018 |
| Sd (m²) | 0.0227 |
