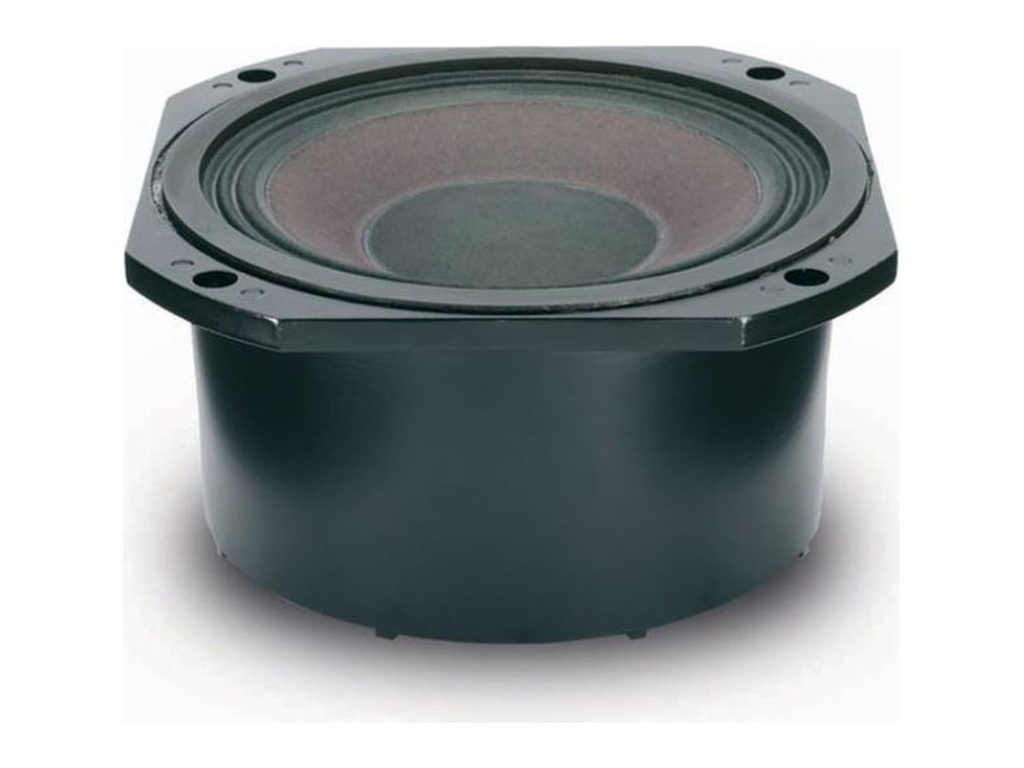

18SOUND 8NM610
18SOUND (Eighteen Sound) 8NM610 — 8" / 8 Zoll · Mitteltöner ohne Bass (Mid) · Midrange · Neodym
3"-Schwingspule · 16 Ω
Art.-Nr.: 42A-CHS-MT-18S-0026
Dokumente
18SOUND 8NM610 — 8" · Mitteltöner
400 W AES · 104 dB Empfindlichkeit · Frequenzbereich 400 Hz – 5000 Hz
Technische Daten
- Durchmesser: 8 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 104 dB
- Impedanz: 16 Ω
- Magnet: Neodym
- Gewicht: 4.5 kg

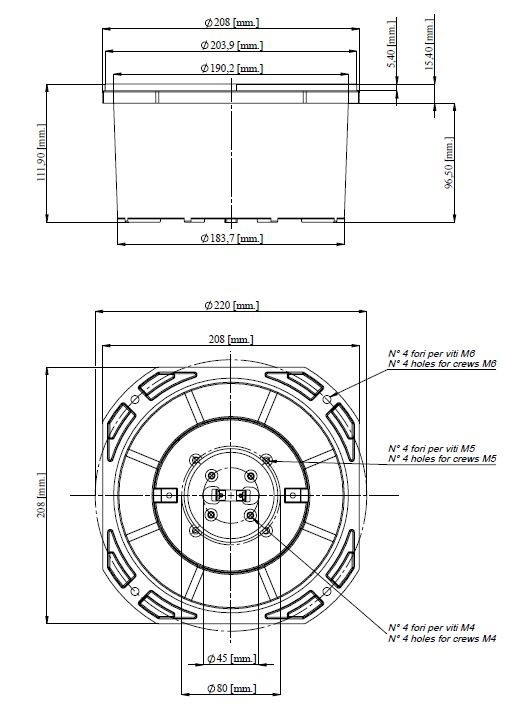

- Einbautiefe: 113 mm
- Frequenzbereich: 400 – 5000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: NM · Artikel-Nr: 42A-CHS-MT-18S-0026
18Sound 8NM610: 8"-Hornmitteltöner mit 104 dB, 3"-Schwingspule und Neodym-Antrieb
Mit 104 dB Empfindlichkeit und einer Resonanzfrequenz von 260 Hz ist der 8NM610 kein gewöhnlicher Mitteltöner, sondern ein Treiber, der für die Hornbelastung ausgelegt wurde. Die NM-Serie von 18Sound steht für Neodym-Motoren mit großer Schwingspule, hier 3" bei 16 Ω, und einem BL von 31 Tm bei nur 17 g bewegter Masse. Dieses Verhältnis aus Antriebskraft und Masse ist der Grund für den Wirkungsgrad, und es erklärt den Arbeitsbereich von 400 Hz bis 5000 Hz.
Ein Qts von 0,23, Vas von 1,6 l und ein EBP von 929 zeigen die Auslegung überdeutlich: sehr steife Aufhängung, kaum Nachgiebigkeit, minimale Bewegung. Xmax beträgt 3 mm, mehr braucht ein Treiber nicht, der vor einem Horn nur Bruchteile eines Millimeters auslenkt. Mit 400 W AES Belastbarkeit und 4,5 kg Gewicht ist er für den Dauereinsatz in großen Systemen gebaut; die Einbautiefe von 113 mm ist beim Hornentwurf einzuplanen.
Einsatz und Gehäuse
Der 8NM610 gehört vor ein Mitteltonhorn, in Line-Array-Module oder Großbeschallungssysteme, in denen zwischen einem Bass bis etwa 400 Hz und einem Kompressionstreiber ab 5000 Hz eine hocheffiziente Mitteltonsektion gebraucht wird. Hinter dem Chassis sitzt ein geschlossenes Abteil; die klassischen Näherungsformeln liefern dafür 0,2 l mit einer Einbauresonanz um 799 Hz, aber bei einem hornbelasteten Treiber bestimmen Rückkammer und Hornmündung gemeinsam die untere Grenze, nicht die freie Resonanz. Ein Bassreflexvolumen von 0,4 l bei 410 Hz ist rechnerisch möglich, praktisch aber kein sinnvolles Konzept für dieses Chassis. Nutze für die Rückkammer unsere Gehäuseberechnung als Startpunkt.
Nach unten nicht unter 400 Hz trennen, mit steiler Flanke. Nach oben endet der Bereich bei 5000 Hz; ein 2"-Kompressionstreiber aus dem 18Sound-Programm übernimmt dort ohne Lücke, das passende Horn findest du in der Kategorie des Herstellers. 16 Ω nominal erlauben es, zwei Chassis parallel an einem Kanal mit 8 Ω zu fahren.
Worauf du achten solltest
- 16 Ω nominal, Re 10 Ω: zwei Stück parallel ergeben eine unkritische 8-Ω-Last.
- 3"-Schwingspule, BL 31 Tm: Antrieb für Hornbelastung, nicht für Hub.
- Fs 260 Hz, Xmax 3 mm: Trennung nicht unter 400 Hz.
- Einbautiefe 113 mm, 4,5 kg: trotz Neodym ein massiver Motor.
- Datenblatt-PDF und TSP in der Chassis-Datenbank von 42.audio.
Häufige Fragen
Kann ich den 8NM610 ohne Horn in einem normalen Gehäuse betreiben?
Technisch ja, sinnvoll kaum. Ohne Horn verschenkst du einen Teil des Wirkungsgrads, und die untere Grenze bleibt wegen Fs 260 Hz und Vas 1,6 l bei 400 Hz. Das Chassis ist für die Hornbelastung konstruiert und spielt dort seine Stärken aus.
Welcher Verstärker passt zum 8NM610?
Belastbarkeit 400 W AES an 16 Ω. An 16 Ω gibt ein Verstärker weniger Leistung ab als an 8 Ω, deshalb lohnt sich bei zwei Chassis die Parallelschaltung auf 8 Ω. Mit 104 dB Empfindlichkeit brauchst du ohnehin nur moderate Leistung für sehr hohe Pegel.
8NM610 oder Beyma 8MC500Nd?
Der Beyma 8MC500Nd ist mit Fs 69 Hz, Qts 0,18 und Vas 15,9 l ein Mitteltöner für Direktabstrahlung mit deutlich tieferer Resonanz. Der 8NM610 ist mit Fs 260 Hz und 104 dB ein spezialisierter Hornmitteltöner. Die Wahl hängt davon ab, ob ein Mitteltonhorn im Konzept vorgesehen ist.
Bei 42.audio bekommst du den 18SOUND 8NM610 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 16 Ω |
|---|---|
| Resonanzfrequenz fs | 260 Hz |
| Gesamtgüte Qts | 0,23 |
| Elektrische Güte Qes | 0,28 |
| Mechanische Güte Qms | 1,2 |
| Äquivalentvolumen Vas | 1,6 l |
| Bewegte Masse Mms | 17,0 g |
| Membranfläche Sd | 220 cm² |
| Lineare Auslenkung Xmax | 3 mm |
| Antriebsfaktor BL | 31 Tm |
| Gleichstromwiderstand Re | 10 Ω |
| Schwingspuleninduktivität Le | 0,5 mH |
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 8MC300Ndfs 62 Hz · Qts 0,22 · Vas 18 l · im Shop
- PRV Audio 8MR500CF-NDY-4fs 62,9 Hz · Qts 0,25 · Vas 18,62 l · in der Datenbank
- 18 Sound 8NMB750fs 88 Hz · Qts 0,27 · Vas 6,9 l · in der Datenbank
- Beyma 8MC500Ndfs 69 Hz · Qts 0,18 · Vas 15,9 l · im Shop
- PRV Audio 8MR600X-NDYfs 87,6 Hz · Qts 0,29 · Vas 12,58 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | NM |
| Magnet | Neo |
| Impedanz (Ω) | 16 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 104 |
| Frequenz von (Hz) | 400 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 8 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 113 |
| Gewicht (kg) | 4.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 10 |
| Le (mH) | 0.5 |
| Fs (Hz) | 260 |
| Qms | 1.2 |
| Qes | 0.28 |
| Qts | 0.23 |
| Vas (l) | 1.6 |
| Xmax (mm) | 3 |
| BL (Tm) | 31 |
| Mms (kg) | 0.017 |
| Sd (m²) | 0.022 |
